À quoi sert le produit :

Ce relais de la gamme Harmony électromécanique permet de réduire l’encombrement des armoires ;
Renforce la fiabilité des machines ;
Offre deux contacts OF pour un meilleur traitement logique ;
Optimise les fonctions de commutation grâce à un fort potentiel de coupure ;
Convient pour automatisation industrielle, textile, emballage, HVAC.

Où l’installer :

Dans les armoires électriques ;
Sur rail DIN ou en embrochable sur embase ;
S’intègre facilement dans les équipements existants.

Contenu à l’achat :

Relais ;
Embase ;
Accessoires ;
Produits disponibles montés ou à configurer ;
Formats RXG (étroit), RXM (miniature), RSL (slim) ;
Raccordement par bornes à vis, ressort, étrier ;
Broches faston, plates ou embrochables.

Normes et conformités :

Conforme EN/IEC 61810-1 ;
Conforme CSA C22.2 No 14 ;
Conforme UL 508 ;
Produit conforme ROHS UE.

Spécifications

Principales :

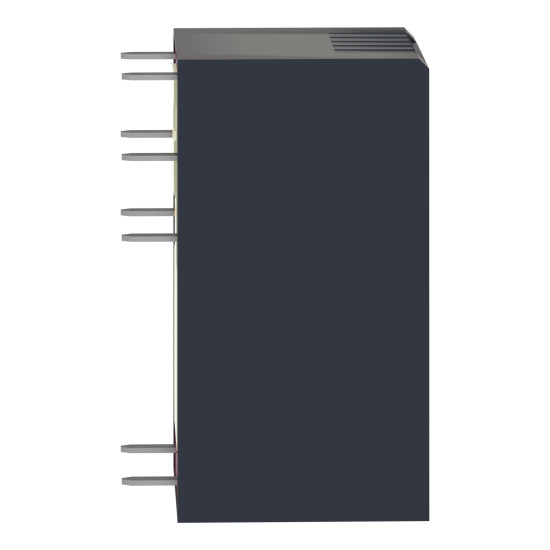

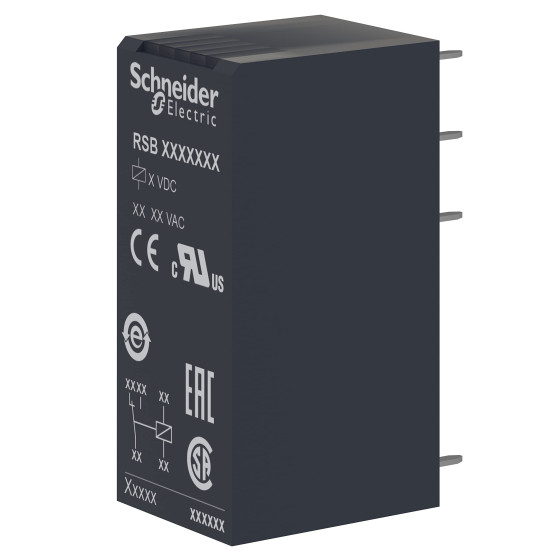

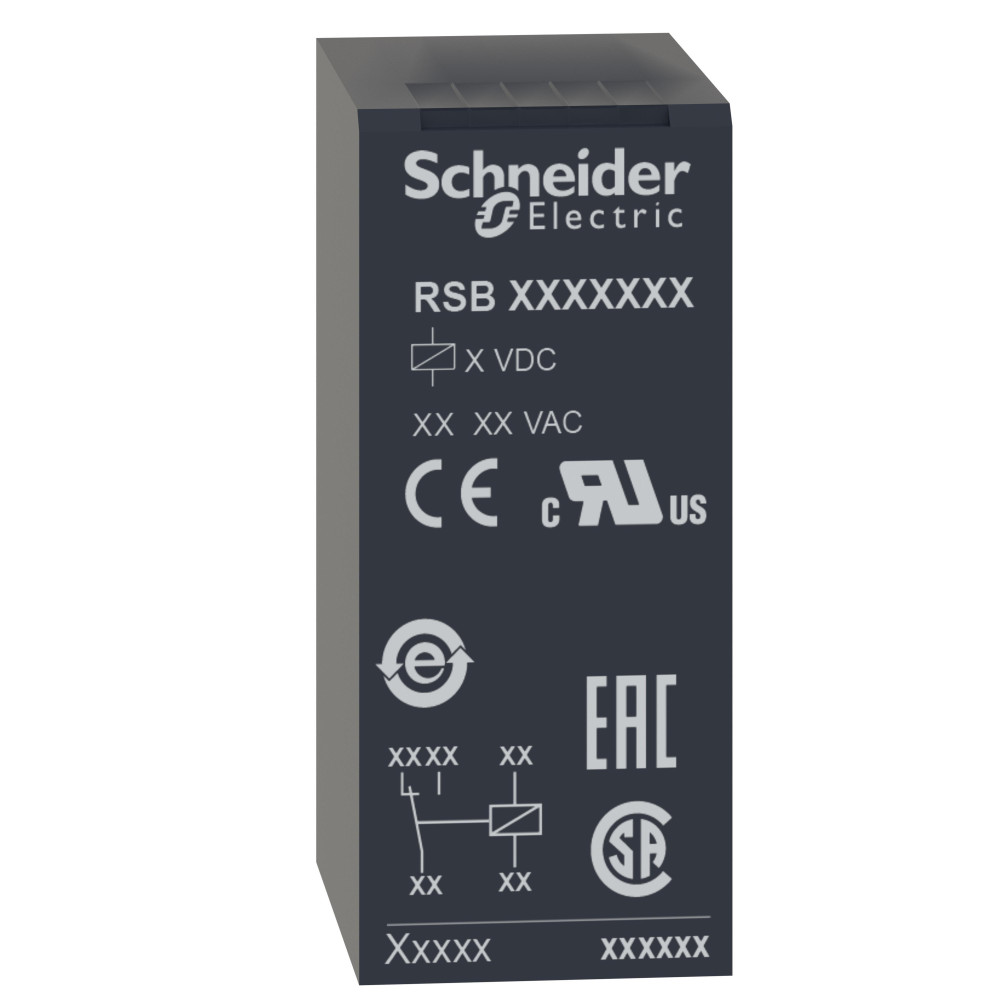

Gamme de produit : Harmony Electromechanical Relays
Nom de série : Séries RSB
Type de produit : Relais enfichable
Type de relais : Interface
Type de contacts : 2 OF
LED : Sans
Uc tension commande : 230 V CA 50/60 Hz
Type de commande : Sans bouton verrouillable
Ithe courant thermique : 8 A à -40…40 °C.

Complémentaires :

Résistance bobine : 33000 Ω ;
Ue tension d’emploi : 184…276 V CA ;
Uimp tenue aux chocs : 3,6 kV ;
Ie courant assigné : 4 A NF, 8 A NO ;
Ui isolement : 400 V ;
Tension coupure max : 300 V CC ;
Courant min : 10 mA ;
Pouvoir commutation : 2000 VA / 224 W ;
Temps fonctionnement : 20 ms fonctionnement ;
Durée vie mécanique : 5 000 000 cycles ;
Durée vie électrique : 100 000 cycles ;
Consommation bobine : 0,75 VA ;
Catégorie protection : RT I ;
Matière contacts : AgNi ;
Broches : plates PCB ;
Poids net : 0,014 kg.

Environnement :

Tenue diélectrique : 1000 V entre contacts ;
2500 V entre pôles ;
5000 V bobine-contact ;
Vibrations : ±1 mm (10…55 Hz) ;
Protection : IP40 ;
Température fonctionnement : -40…70 °C ;
Normes : CSA, UL 508, CEI 61810-1 ;
Certifications : CSA ; UL ; EAC ;
Chocs : 10 gn hors fonctionnement ; 5 gn en fonctionnement.

Emballage :

Emballage 1 : PCE, 1 pièce, 13 g.
Emballage 2 : BB1, 10 pièces, 146 g.
Emballage 3 : S01, 350 pièces, 5,240 kg.

TABLEAU SYNTHÉTIQUE
