Le relais RE17L de la gamme Harmony Timer Relays est un relais de temporisation modulaire à sortie statique. Il offre plusieurs plages de temporisation de 0,1 seconde à 100 heures. Il fonctionne avec une alimentation de 24 à 240 V CA, et accepte un courant de sortie jusqu’à 0,7 A. Ce relais utilise un sélecteur en façade pour la configuration, sans bouton de test. Il est conçu pour un montage sur rail DIN et accepte diverses sections de câbles via bornes à vis. Sa durée de vie électrique atteint 100 millions de cycles. Il est précis, avec une faible dérive et une tolérance de ±10 % sur le temps réglé. Deux fonctions principales disponibles : L (clignotement asymétrique) et Li (impulsion de démarrage). Il est conforme aux normes CE et CEI, avec une fiabilité élevée (MTTFd de 353,8 ans).
Gamme de produit : Harmony Timer Relays Type de sortie logique : Statique Largeur : 17,5 mm Type de produit ou équipement : Relais de temporisation modulaire Nom de composant : RE17L Plage de temporisation : 0,1…1 s ; 1…10 s ; 6…60 s ; 1…10 min ; 6…60 min ; 1…10 H ; 10…100 H Courant de sortie nominal : 0,7 A .
Complémentaires :
Hauteur : 90 mm Profondeur : 72 mm Type de commande : Sélecteur panneau avant [Us] tension d'alimentation : 24...240 V CA 50/60 Hz Plage d'utilisation en tension : 0,85...1,1 Us Fréquence d'alimentation : 50...60 Hz ±5 % Libération de la tension d'entrée : 7 V Largeur d'impulsion du signal de commande : 0,05 s typique Résistance d'isolement : 100 MΩ à 500 V CC selon CEI 60664-1 [Uimp] tension assignée de tenue aux chocs : 5 kV pendant 1,2/50 µs Délai de mise sous tension : 100 ms Mode de raccordement : Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² rigide sans embout ; Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² rigide sans embout ; Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² flexible avec embout ; Bornes à vis, 2 x 0,2 à 2 x 1,5 mm² flexible avec embout Couple de serrage : 0,6…1 N.m selon CEI 60947-1 Tenue diélectrique : 2,5 kV, 1 mA/1 min à 50 Hz selon CEI 61812-1 Matière du boîtier : Auto-extinguible Précision de répétition : ±0,5 % selon CEI 61812-1 Dérive en température : ±0,05 %/°C Dérive en tension : ±0,2 %/V Réglage exact du temps de retard : ±10 % de l’échelle à 25 °C Type de temporisation : Clignotement asymétrique L (démarrage-arrêt) ; Clignotement asymétrique Li (démarrage) Temps de réinitialisation : 350 ms (typique) Facteur de marche : 100 % Puissance consommée en VA : 0…3 VA à 240 V CA Pouvoir de coupure : 0,5 A CA (UL) ; 0,7 A CA à 20 °C Fréquence de fonctionnement : 10 Hz Courant maximum des sorties : 20 A Courant commuté minimum : 10 mA Courant de fuite maximum : 5 mA Tension de coupure max : 250 V CA Chute de tension maximale : <4 V (3 fils) ; <8 V (2 fils) Durée de vie électrique : 100000000 cycles Marquage : CE Distance de fuite : 4 kV/3 selon CEI 60664-1 Données de fiabilité de sécurité : B10d = 320000 ; MTTFd = 353,8 années Position de montage : Toutes positions par rapport au plan vertical Support de montage : Rail DIN 35 mm selon CEI 60715 Fonction disponible : L - relais clignotant asymétrique démarrage-arrêt, 1 sortie statique ; Li - relais clignotant asymétrique démarrage, 1 sortie statique Type de commande : Sans bouton de test Poids Net : 0,068 kg .

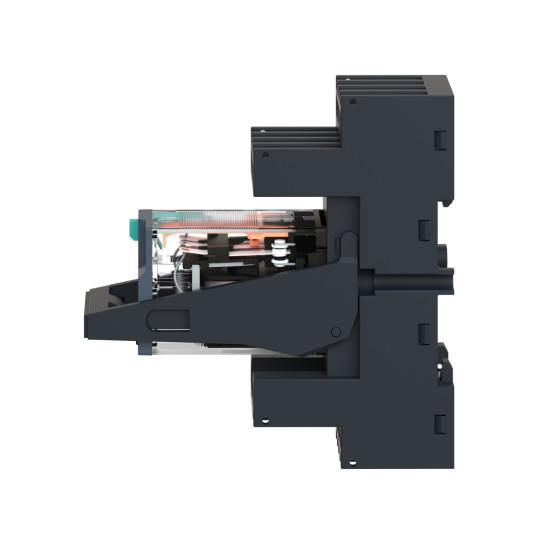

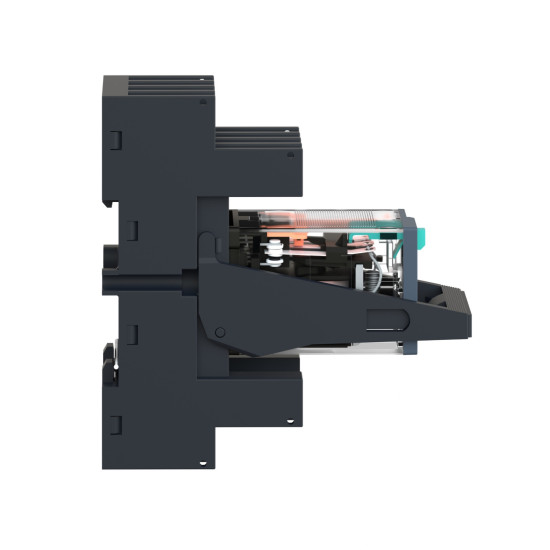

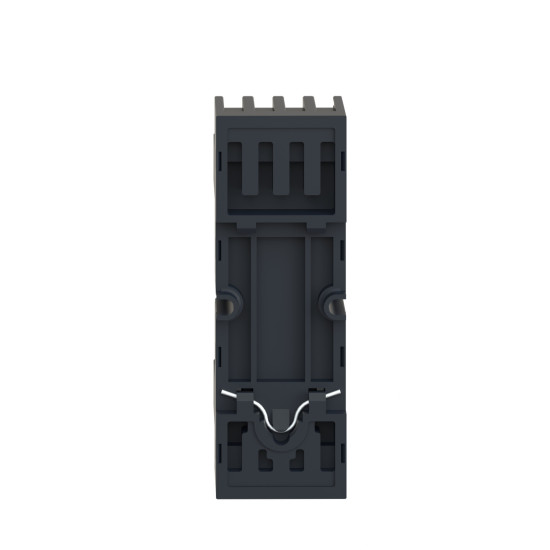

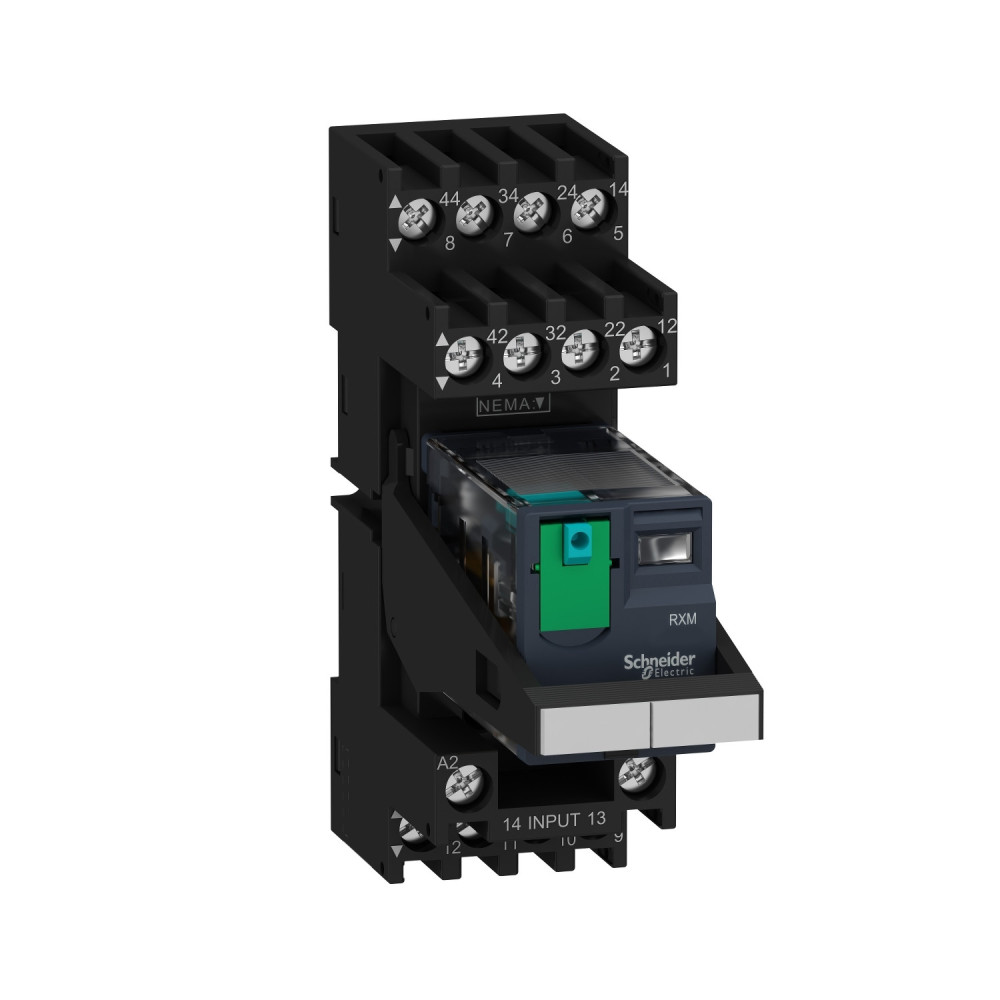

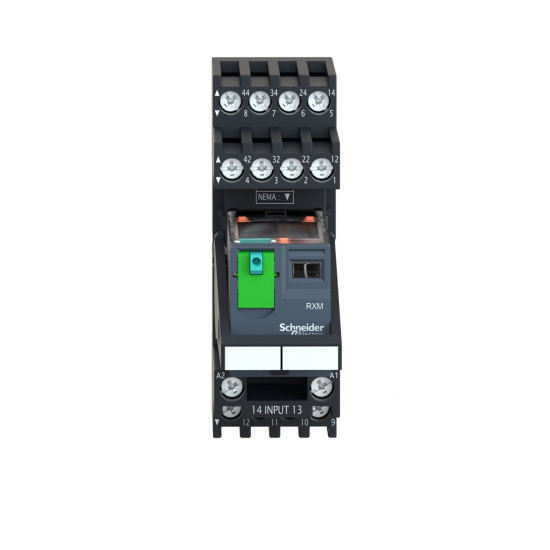

Le relais RXM est un relais miniature embrochable pré-assemblé de la gamme Harmony Electromechanical Relays. Il possède 2 contacts O/F et une LED d'état intégrée. Il fonctionne sous 230 V AC avec une capacité de commutation jusqu’à 12 A. Sa durée de vie mécanique est de 10 millions de cycles et 100 000 cycles en charge résistive. Il dispose d’un bouton de...
Le relais RXM est un relais embrochable miniature de la gamme Harmony Electromechanical Relays. Il est conçu pour fonctionner sous 24 V CC avec des contacts 2 "O/F" et une LED d’état intégrée. Il supporte un courant thermique jusqu'à 10 A et une puissance de commutation maximale de 2500 VA en CA. Sa durée de vie mécanique atteint 10 millions de cycles. Il...
- Convient aux besoins des clients, à la couverture de la plupart des applications de panneau de commande générales
- Sélection simple, sélection simple et disponibilité étendue
- Sécurisés pour effectuer, fiabilité des produits, conformité aux normes industrielles et écoconception
- Options flexibles de prises et d'accessoires
- Bouton de test enfichable...
- Adapté aux besoins des clients, couverture de la plupart des applications de panneaux de commande générales
- Facile à sélectionner, sélection simple et grande disponibilité
- Pratique à utiliser, état de préparation facile grâce à l'indicateur mécanique & LED; bouton de test verrouillable
- Performances sûres, fiabilité des produits, conformité aux...
Principales
- Gamme de produit: Harmony Relay
- Nom de série: Miniature
- Type de produit ou équipement: Relais enfichable
- Nom de l'appareil: RXM
- [Uc] tension circuit de commande: 24 V CA 50/60 Hz
- Type et composition des contacts: 4 F/O
- Etat LED: Avec
- Type de commande: Bouton de test verrouillable
- Courant de sortie permanent: 5 A
- Adapté aux besoins des clients, couverture de la plupart des applications de panneaux de commande générales
- Facile à sélectionner, sélection simple et grande disponibilité
- Pratique à utiliser, état de préparation facile grâce à l'indicateur mécanique & LED; bouton de test verrouillable
- Performances sûres, fiabilité des produits, conformité aux...
Contribuer à réduire la taille des armoires, ce qui permet de les monter presque partout. Compatible avec relais de contrôle embrochable Schneider Electric. Il s'agit d'une conception flexible pour économiser de l'espace. Installation facile et connexion au relais à partir de sa prise. Fonctionnalité des systèmes automatisés à logique câblée pour...
Produit : Harmony Time RE17
Type de Composant : Relais temporisé modulaire
Fonction de Temporisation : Temporisation au travail (Tempo travail)
Plage de Tension d'Alimentation : 24 à 240 V
Courant d'Alimentation : Alternatif (ca) et Continu (cc)
Type de Sortie : Statique (sans contact mécanique)
Installation : Montage sur rail DIN (Format modulaire)
79 000 F CFATTC
79 000 F CFAHT
En stock. Livré sous 24 à 72H
Le relais RE17L de la gamme Harmony Timer Relays est un relais de temporisation modulaire à sortie statique. Il offre plusieurs plages de temporisation de 0,1 seconde à 100 heures. Il fonctionne avec une alimentation de 24 à 240 V CA, et accepte un courant de sortie jusqu’à 0,7 A. Ce relais utilise un sélecteur en façade pour la configuration, sans bouton de test. Il est conçu pour un montage sur rail DIN et accepte diverses sections de câbles via bornes à vis. Sa durée de vie électrique atteint 100 millions de cycles. Il est précis, avec une faible dérive et une tolérance de ±10 % sur le temps réglé. Deux fonctions principales disponibles : L (clignotement asymétrique) et Li (impulsion de démarrage). Il est conforme aux normes CE et CEI, avec une fiabilité élevée (MTTFd de 353,8 ans).
