Général :

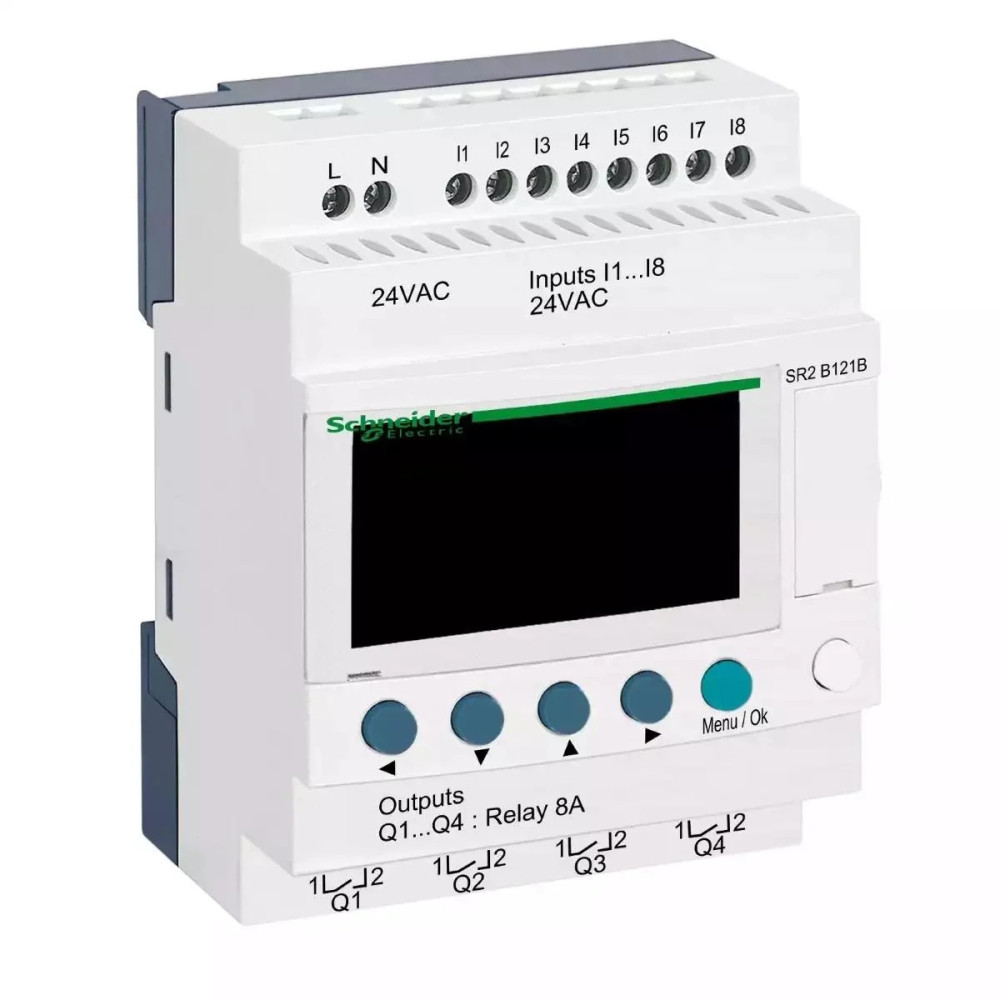

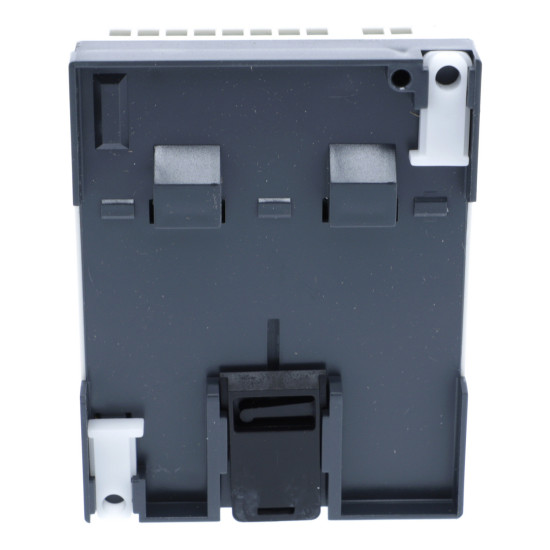

Gamme de produit : Zelio Logic ;
Type de produit : Relais intelligent compact ;
Affichage local : Avec ;
Nombre de lignes de schéma de contrôle : 0…240 avec Ladder programmation, 0…500 avec FBD programmation ;
Horloge intégrée : Avec ;
Mémoire du programme : Vérifiée à chaque mise sous tension ;
Nombre d’entrées/sorties : 8 entrées TOR, 4 sorties relais ;
Alimentation :
Tension nominale : 24 V CA ;
Limites de tension : 20,4…28,8 V ;
Fréquence d’alimentation : 50/60 Hz ;
Courant max : 145 mA (sans extension) ;
Puissance consommée : 4 VA (sans extension) ;
Tension d’isolement : 1780 V ;
Type de protection : Contre l’inversion de bornes ;
Entrées :
Nombre d’entrées logiques : 8 ;
Tension d’entrée logique : 24 V CA ;
Courant d’entrée logique : 4,4 mA ;
Fréquence d’entrée : 47…53 Hz, 57…63 Hz ;
Tension état 1 garanti : >= 14 V ;
Tension état 0 garanti : <= 5 V ;
Etat actuel 1 garanti : >= 2 mA ;
Etat actuel 0 garanti : <= 0,5 mA ;
Nombre d’entrées analogiques : 0 ;
Impédance d’entrée TOR : 4,6 kΩ ;
Sorties :
Nombre de sorties : 4 relais ;
Tension sortie : 5…30 V CC, 24…250 V CA ;
Type contact : NO ;
Courant thermique : 8 A ;
Durée de vie électrique : AC-12/AC-15/DC-12/DC-13 jusqu’à 500 000 cycles ;
Pouvoir de commutation : >= 10 mA à 12 V ;
Taux de fonctionnement : 0,1 Hz à Ie, 10 Hz à vide ;
Durée de vie mécanique : 10 000 000 cycles ;
Tension assignée de tenue aux chocs : 4 kV ;
Horloge et temps de réponse :
Horloge : Avec ;
Temps de réponse entrée TOR : 50 ms Ladder, 50…255 ms FBD ;
Temps de réponse sortie relais : 10 ms état 0→1, 5 ms état 1→0 ;
Mécanique et raccordement :
Mode de raccordement : Bornes à vis 0,2…2,5 mm² semi-solide, rigide ou flexible avec embout ;
Couple de serrage : 0,5 N.m ;
Catégorie de surtension : III ;
Poids net : 0,25 kg ;
Environnement et normes :
Immunité aux micro coupures : 10 ms répété 20 fois ;
Certifications : C-Tick, CSA, GL, UL, GOST ;
Normes : CEI 61000-4-3, CEI 61000-4-4 niveau 3, CEI 61000-4-11, CEI 60068-2-27 Ea, CEI 61000-4-5, CEI 61000-4-6 niveau 3, CEI 61000-4-2 niveau 3, CEI 60068-2-6 Fc, CEI 61000-4-12 ;
Degré de protection : IP20 bornier, IP40 panneau ;
Perturbation radiée/conduite : Classe B ;
Degré de pollution : 2 ;
Température fonctionnement : -20…55 °C ;
Température stockage : -40…70 °C ;
Altitude fonctionnement : 2000 m ;
Altitude max transport : 3048 m ;
Humidité relative : 95 % sans condensation ;
Emballage :
Type : PCE / S03 ;
Nombre d’unités : 1 / 30 ;
Dimensions : 6,6×9,1×10 cm / 30×30×40 cm ;
Poids : 243 g / 7,763 kg.
