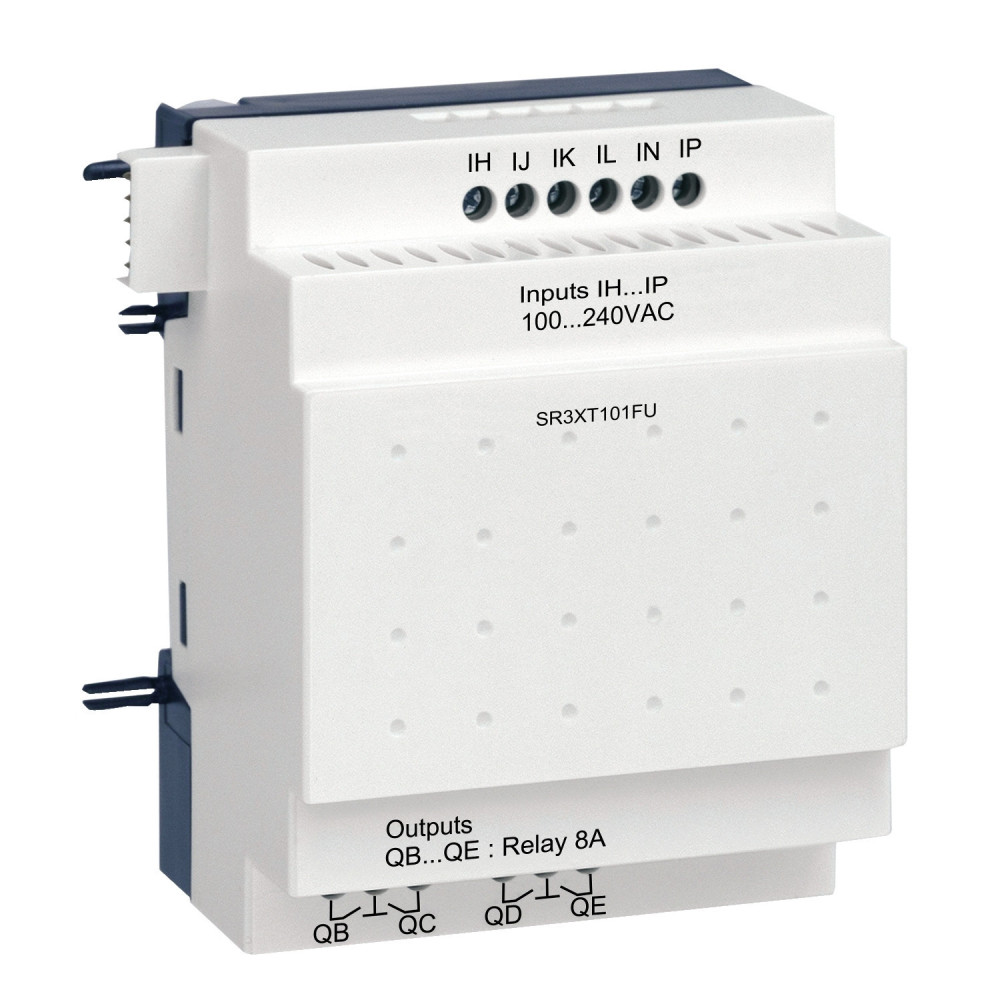

Ce module d’extension offre 6 entrées et 4 sorties relais avec une alimentation de 100 à 240 V AC. Il supporte 120 lignes Ladder, un temps de cycle de 6 à 90 ms et une mémoire vérifiée à chaque mise sous tension. Adapté aux applications industrielles, HVAC, textile et emballage, il propose plusieurs formats, une fixation sur rail DIN ou embrochable et un large choix d’accessoires et de bornes pour optimiser l’installation.
Lignes de schéma : 120 avec Ladder programmation ; Temps de cycle : 6…90 ms ; Temps de sauvegarde : 10 ans à 25 °C ; Dérive horloge : 12 min/an ; Vérification mémoire : à chaque mise sous tension.
Alimentation :
Tension nominale : 100…240 V AC ; Limites de tension : 85…264 V ; Fréquence : 50/60 Hz ; Protection inversion polarité : avec.
Entrées logiques :
Nombre : 6 ; Tension d’entrée : 100…240 V AC ; Courant d’entrée : 0,6 mA ; Fréquences : 47…53 Hz ; 57…63 Hz ; Tension état 1 : ≥ 79 V ; Tension état 0 : ≤ 40 V ; Impédance : 350 kΩ.
Sorties relais :
Nombre : 4 relais ; Type contact : NO ; Tension : 5…30 V DC ; 24…250 V AC ; Courant thermique : 8 A pour les 4 sorties ; Pouvoir de commutation : ≥ 10 mA à 12 V ; Durée vie électr. : 500000 cycles selon normes ; Durée vie méc. : 10 millions cycles.
Performances :
Taux fonctionnement : 0,1 Hz (Ie) ; 10 Hz (à vide) ; Temps réponse entrée Ladder : 50 ms ; Temps réponse entrée FBD : 50…255 ms ; Temps réponse sortie : 10 ms montée ; 5 ms descente.
Raccordement :
Bornes à vis : différents calibres flexibles ; semi-solides ; rigides ; Couple serrage : 0,5 N.m.
Environnement :
Certifications : GOST ; UL ; CSA ; C-Tick ; GL ; Normes : CEI 60068 ; CEI 61000 ; EN 55022 ; Indice protection : IP20 bornier ; IP40 face avant ; Pollution : niveau 2 ; Température fonctionnement : -20…55 °C ; Stockage : -40…70 °C ; Altitude : 2000 m ; Humidité : 95 % sans condensation.
Emballage :
Type 1 : PCE ; 1 unité ; dimensions : 6,5 × 9 × 10 cm ; poids : 183 g. Type 2 : S03 ; 30 unités ; dimensions : 30 × 30 × 40 cm ; poids : 5,967 kg.
