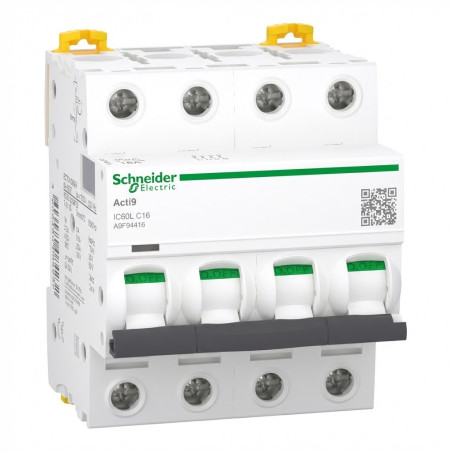

4P 16A Courbe C : Capacité de Coupure Élevée et Sécurité Opérationnelle Maximale
Pourquoi choisir ce produit ?
Le disjoncteur Acti9 iC60L est conçu pour répondre aux exigences les plus strictes des infrastructures critiques et industrielles. Il garantit une protection optimale contre les courts-circuits et les surcharges de courant, tout en intégrant des fonctionnalités avancées visant à minimiser les temps d'arrêt et à sécuriser les interventions de maintenance. Sa conformité simultanée aux normes industrielles EN/IEC 60947-2 et résidentielles EN/IEC 60898-1 assure une polyvalence et une fiabilité exceptionnelles pour tous types d'applications électriques nécessitant des performances de haut niveau.
Points Forts
Haute Capacité de Coupure: Assure une protection robuste des circuits avec un pouvoir nominal de coupure pouvant atteindre 50 kA, garantissant l'intégrité de l'installation même face aux courants de défaut majeurs.
Diagnostic Rapide (Visitrip): L'indicateur unique Visitrip réduit significativement les temps d'intervention en identifiant immédiatement le circuit défectueux, optimisant la continuité de service.
Sécurité Garantie (Visisafe): La bande verte Visisafe confirme l'ouverture physique des contacts, permettant aux techniciens d'effectuer la maintenance en aval en toute sécurité.
Durabilité Accrue: Le mécanisme de fermeture rapide, indépendant du fonctionnement manuel, prolonge la durée de vie de l'appareil et garantit une performance constante sur le long terme.
Classe de Limitation 3: Cette classification selon la norme EN/IEC60898-1 contribue à améliorer le coût global de la protection en limitant les contraintes thermiques et magnétiques subies par les équipements situés en aval.
Spécifications Techniques
Ce disjoncteur miniature quadripolaire (4P) est calibré à un courant nominal (In) de 16A avec une courbe de déclenchement C. Il offre une capacité de coupure de court-circuit exceptionnelle, atteignant 50 kA sous 220-240 Vca (selon EN/IEC 60947-2) et 6 000 A sous 400 Vca (selon EN/IEC 60898-1). Affichant une tension d’isolement nominale (Ui) de 500 VCA, l'appareil intègre la Classe de limitation 3 et est adapté à une Catégorie de Surtension IV, avec un Degré de Pollution 3. Conçu pour la robustesse, il présente une endurance électrique de 10 000 cycles et une endurance mécanique de 20 000 cycles. Ses dimensions physiques sont de 72 mm de largeur (correspondant à 8 espacements de 9 mm), 85 mm de hauteur et 78,5 mm de profondeur, pour un poids de 0,5 kg. L'appareil est destiné au montage sur rail DIN, dispose d'un degré de protection IP20 (passant à IP40 une fois installé dans un boîtier) et peut fonctionner dans une plage de température opérationnelle étendue allant de -35 °C à 70 °C.
