Protection Avancée et Conformité Multistandard pour Environnements Critiques
Pourquoi choisir ce produit ?
Le disjoncteur modulaire Acti9 iC60N est l'élément essentiel pour la sécurité et la résilience de vos installations électriques en milieu tertiaire et industriel. Conçu pour répondre aux exigences les plus rigoureuses, ce modèle assure une protection précise et fiable contre les surcharges et les courts-circuits. Sa conformité aux standards IEC 60898-1 et IEC 60947-2 garantit son intégration dans des architectures nécessitant une performance de coupure documentée et élevée, offrant ainsi une tranquillité d'esprit opérationnelle et réglementaire aux experts et ingénieurs.
Points Forts
Sécurité Bipolaire (2P) : Assure la protection simultanée et l'isolation complète des deux conducteurs (phase et neutre, ou deux phases) pour une intervention sécurisée sur le circuit.
Haute Résilience aux Défauts : Offre une capacité de coupure nominale de 6 kA (selon IEC 60898-1) et une capacité ultime de 10 kA (selon IEC 60947-2), permettant de gérer efficacement les courants de court-circuit importants.
Courbe C Spécifique : Le déclenchement de type C est optimisé pour les charges inductives (moteurs, transformateurs) et les circuits généraux, offrant une tolérance aux courants d'appel transitoires sans compromettre la protection immédiate des conducteurs.
Conformité Internationale : Validation selon les normes majeures régissant les appareillages à basse tension, facilitant l'intégration dans des projets d'envergure globale.
Spécifications Techniques

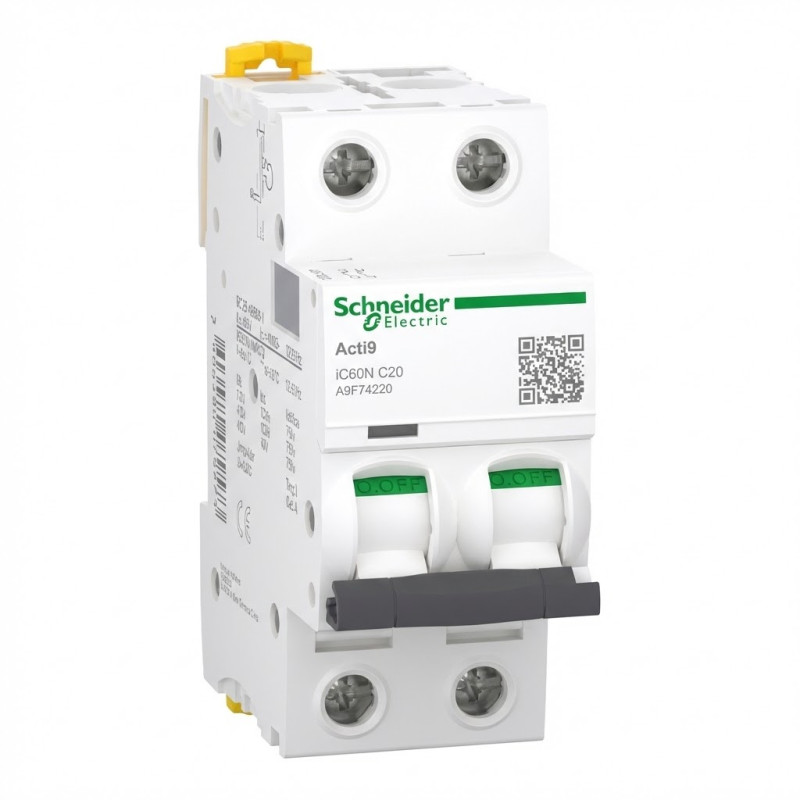

Ce disjoncteur Acti9 iC60N est une unité modulaire bipolaire (2P) spécifiquement calibrée pour un courant nominal (In) de 20 ampères. Le dispositif utilise une courbe de déclenchement de type C, rendant l'appareil particulièrement adapté à la protection des circuits standards et des équipements tolérant des pics de courant d’amorçage modérés. En termes de performance en cas de défaut, le modèle est caractérisé par deux niveaux de capacité de coupure : une capacité nominale de 6000 ampères (6 kA) selon la référence IEC 60898-1 applicable aux installations domestiques et similaires, et une capacité de coupure ultime (Icu) plus élevée de 10 000 ampères (10 kA) selon la norme industrielle IEC 60947-2.
Le disjoncteur miniature Acti9 iC60N 4P (40 A, courbe C) protège contre courts-circuits et surcharges, avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, conforme aux normes EN/IEC 60898-1 et 60947-2. Son indicateur Visitrip identifie rapidement le circuit défectueux, et la bande Visisafe assure l’ouverture physique des contacts pour la...
Type de Produit : Disjoncteur modulaire
Série : Acti9 iC60N
Nombre de Pôles : 4P (Tétrapolaire)
Courant Nominal (In) : 10 A
Courbe de Déclenchement : C
Pouvoir de Coupure (IEC 60898-1) : 6000 A (6 kA)
Pouvoir de Coupure (IEC 60947-2) : 10 kA
Description des pôles:
4P
[In] courant nominal:
40 A
Sensibilité du différentiel:
30 mA
Classe de protection différentielle:
Type AC
.
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 30mA. D'une largeur de 7 pas de 9mm, il se monte sur rail DIN. Le...
Le disjoncteur miniature Acti9 iC60N est conçu pour la protection des circuits électriques contre les surcharges et courts-circuits dans les installations tertiaires et industrielles. Il est équipé des technologies VisiTrip et VisiSafe, garantissant une sécurité renforcée et une maintenance rapide. Ce modèle 4 pôles (4P) de 4 ampères, courbe C, offre une...
Le disjoncteur miniature Acti9 iC60N 3P (16 A, courbe C) protège contre courts-circuits et surcharges. Avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, il est conforme aux normes EN/IEC 60898-1 et 60947-2. Son indicateur Visitrip identifie rapidement le circuit défectueux, tandis que la bande Visisafe assure l’ouverture physique pour...
L'Acti9 iC60N 2P 20A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 20A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Type de Produit : Disjoncteur miniature (MCB)
Série : Acti9 iC60L
Configuration des Pôles : 4P (4 Pôles protégés)
Courant Nominal (In) : 40 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icu) : 36 kA (220-240 Vca) / 15 kA (400 Vca)
Tension d’Isolement Nominale (Ui) : 500 VCA
Classe de Limitation : 3 (selon EN/IEC 60898-1)
Endurance Électrique : 10 000...
Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCb). Il s'agit d'un disjoncteur 4P avec 4 pôles protégés, un courant nominal de 32A et une courbe de déclenchement en C. Le pouvoir de coupure nominal en cas de court-circuit peut atteindre 20 kA entre 220 et 240 VCA, conformément à la norme EN/IEC 60947-2, et 6000 A à 400 VCA, conformément à la...
Type de Produit : Disjoncteur miniature (MCB)
Gamme : Acti9 iC60N
Nombre de Pôles : 4P
Calibre (Intensité nominale) : 40 A
Tension nominale d'emploi (Ue) : 400 Vca
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 6 kA (EN 60898-1) / 10 kA (EN 60947-2)
Application : Protection de circuits industriels et tertiaires
Montage : Rail DIN
Largeur...
L'Acti9 iC60N 2P 50A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 50A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur 50A Acti9 iC60 offre une...
Type de Produit : Disjoncteur Modulaire
Gamme : Acti9 iC60N
Nombre de Pôles : 2P (Bipolaire)
Courant Nominal (In) : 2 A
Courbe de Déclenchement : C
Pouvoir de Coupure (IEC 60898-1) : 6000 A
Pouvoir de Coupure (IEC 60947-2) : 50 kA
Montage : Rail DIN
Largeur Modulaire : 4 pas de 9mm
Protection du Circuit : Protection contre les surcharges et les...
L'Acti9 iC60N 2P 63A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 63A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 300mA. D'une largeur de 7 pas de 9mm, il se monte sur rail DIN. Le bloc différentiel Acti9 Vigi iC60 est livré en emballage individuel ou par boite de regroupement (15 blocs diffs). Le bloc diff Acti9...
Gamme : Acti9 Vigi iC60
Fonction : Bloc différentiel à courant résiduel
Configuration : 2 Pôles (2P)
Courant Nominal (In) : 25 A
Sensibilité Différentielle : 30 mA
Classe de Protection Différentielle : Type AC
Technologie : Indépendante de la tension
Tension Assignée d’Emploi (Ue) : 400 VCA à 415 VCA
Tension Nominale d’Isolation (Ui) : 500 VCA
Tension...
L'Acti9 iC60N 2P 16A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 16A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Type de Produit : Dispositif Différentiel Résiduel Modulaire (DDRM)
Configuration des Pôles : 4P
Courant Nominal (In) : 63 A
Tension Assignée d’Emploi (Ue) : 230 VCA à 415 VCA
Tension d’Isolement Nominale (Ui) : 500 VCA
Tension Nominale de Tenue aux Chocs (Uimp) : 6 kV
Classe de Protection Différentielle : Type AC
Sensibilité Différentielle : 300 mA...
299 000 F CFATTC
299 000 F CFAHT
En stock. Livré sous 24 à 72H
Type de Produit : Disjoncteur modulaire
Gamme : Acti9 iC60N
Nombre de Pôles : 2P (Bipolaire)
Courant Nominal (In) : 20 A
Courbe de Déclenchement : C
Capacité de Coupure Nominale (Icn - IEC 60898-1) : 6000 A (6 kA)
Capacité de Coupure Ultime (Icu - IEC 60947-2) : 10 kA
