Solution de protection et de contrôle pour environnements industriels et tertiaires critiques.
Pourquoi choisir ce produit ?
Le disjoncteur miniature Acti9 iC60N est l'élément fondamental pour la protection des installations électriques soumises à des contraintes opérationnelles élevées. Conçu pour les experts et les DSI exigeants, il offre une combinaison optimale de performances normatives strictes (NF EN 60947-2 et 60898-1) et de fonctionnalités d'ergonomie avancée. Sa conception garantit un sectionnement ultra-sécurisé via une pièce solidaire des pôles, assurant une isolation complète et sécuritaire du circuit aval pour toute intervention.
Points Forts
Haute Capacité de Coupure: Assure une protection maximale des équipements avec un pouvoir de coupure industriel de 10 kA (selon EN 60947-2), adapté aux réseaux complexes.
Maintenance Simplifiée (Visi-Trip): La fenêtre Visi-Trip permet un diagnostic visuel instantané et précis de la cause et de la localisation du défaut, réduisant drastiquement les temps d'arrêt opérationnel.
Installation Optimisée: Intégration rapide sur rail DIN avec une largeur compacte de 8 pas de 9 mm et des borniers à connexion rapide sans vissage pour une mise en œuvre aisée et fiable.
Sécurité des Opérateurs: Les obturateurs de protection IP20B et la garantie de sectionnement par pièce solidaire confèrent une sécurité maximale lors de l'installation et de la maintenance.
Interopérabilité Avancée: Compatibilité totale avec l'écosystème Acti9, incluant les Power Tags pour la mesure d'énergie, les auxiliaires de commande, et la connectique par peignes.
Spécifications Techniques

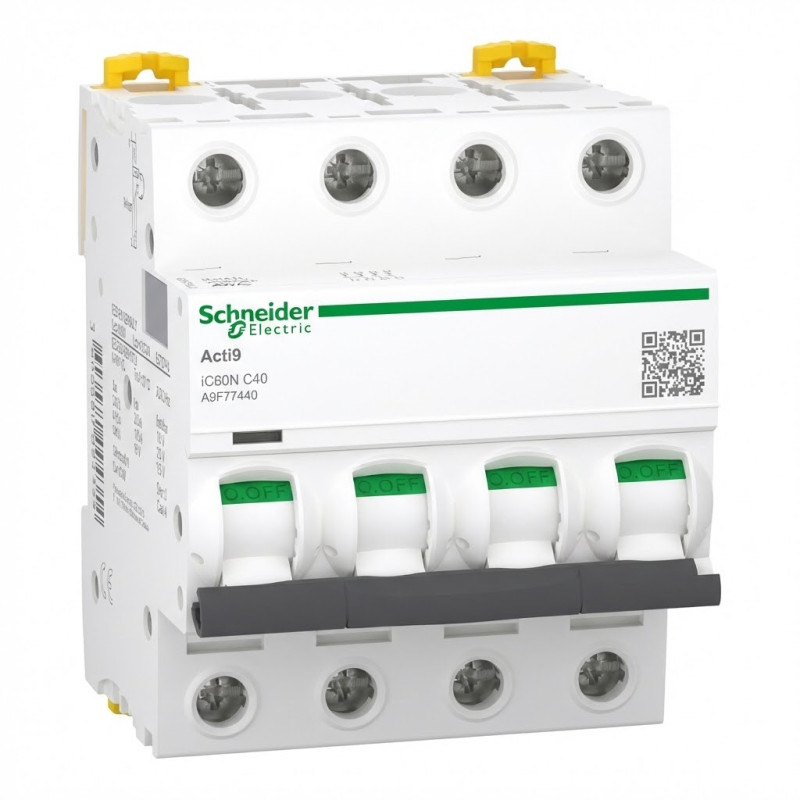

L'Acti9 iC60N est un disjoncteur miniature tétrapolaire (4P) dont l'intensité nominale de service s'établit à 40A, opérant sous une tension nominale d'emploi de 400 Vca. Ce dispositif est caractérisé par une courbe de déclenchement de type C, optimisée pour la protection des charges générales et des circuits capables de tolérer des courants d'appel modérés. Il présente un double standard de pouvoir de coupure : 6 000 A selon la norme domestique EN 60898-1, et un pouvoir de coupure ultime de 10 kA pour les applications industrielles exigeantes, en conformité avec la norme EN 60947-2. Le disjoncteur est conçu pour le montage sur rail DIN et intègre des dispositifs de raccordement rapides non vissés et des protections mécaniques (IP20B) pour garantir la sécurité et la conformité lors de l'installation.
L'Acti9 iC60N 2P 40A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 40A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Le disjoncteur miniature Acti9 iC60N 2P (10 A, courbe C) protège efficacement contre courts-circuits et surcharges, avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, conforme aux normes EN/IEC 60898-1 et 60947-2. Son indicateur Visitrip identifie rapidement le circuit défectueux et la bande Visisafe assure l’ouverture physique des...
Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCb). Il s'agit d'un disjoncteur 4P avec 4 pôles protégés, un courant nominal de 32A et une courbe de déclenchement en C. Le pouvoir de coupure nominal en cas de court-circuit peut atteindre 20 kA entre 220 et 240 VCA, conformément à la norme EN/IEC 60947-2, et 6000 A à 400 VCA, conformément à la...
Le disjoncteur miniature Acti9 iC60N de Schneider Electric assure une protection fiable des circuits électriques contre les surcharges et courts-circuits. Conçu pour les installations résidentielles, tertiaires et industrielles, il combine performance, sécurité et modularité. Grâce à ses systèmes VisiTrip et VisiSafe, il permet une détection rapide des...
Le Vigi iC60 est un dispositif différentiel résiduel 3P de la gamme Acti9, conçu pour compléter les disjoncteurs iC60. Il offre une protection contre les fuites à la terre de type AC, avec un courant nominal de 40 A et une sensibilité de 300 mA. Instantané et indépendant de la tension, il fonctionne sur réseau CA 50/60 Hz et accepte une tension d’emploi...
L'Acti9 iC60N 2P 10A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 10A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Gamme de Produits : Acti9 Vigi iC60
Type de Dispositif : Bloc Différentiel Modulaire
Nombre de Pôles : 2P (Bipolaire)
Courant Nominal (In) : 25 A
Tension Assignée d’Emploi (Ue) : 230 VCA à 415 VCA
Classe de Protection Différentielle : Type AC
Sensibilité Différentielle (IΔn) : 300 mA
Technologie : Indépendante de la tension
Tension d’Isolation Nominale...
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 30mA. D'une largeur de 7 pas de 9mm, il se monte sur rail DIN. Le bloc différentiel Acti9 Vigi iC60 est livré en emballage individuel ou par boite de regroupement (15 blocs diffs). Le bloc diff Acti9...
L'Acti9 iC60N 4P 32A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 8 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 4P 32A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Type de Produit : Disjoncteur Miniature (MCB)
Série/Référence : iC60N
Fonction : Protection contre les surcharges et les courts-circuits
Configuration des Pôles : 3P (Triphasé)
Courant Nominal (In) : 32 Ampères (A)
Courbe de Déclenchement : C (Magnétique entre 5 et 10 In)
Normes de Conformité : IEC/EN 60898/60947-2 (standard)
Ce disjoncteur Acti9 iC60N, de la marque Schneider Electric, assure la protection des installations électriques contre les problèmes liés aux courts-circuits et aux surintensités. Il sert à couper le courant en cas de risques grâce à son déclencheur magnétothermique. Ce dernier possède une courbe de déclenchement de classe C, capable de couper et de...
Type de Dispositif : Disjoncteur modulaire
Série : Acti9 iC60N
Nombre de Pôles : 2P
Calibre Nominal (In) : 63 A
Courbe de Déclenchement : Courbe C
Pouvoir de Coupure (IEC 60898-1) : 6000 A
Pouvoir de Coupure (IEC 60947-2) : 10 kA
Type de Produit : Disjoncteur Miniature Basse Tension (MCB)
Gamme : Acti9 iC60N
Nombre de Pôles : 2P
Courant Nominal (In) : 4 A
Courbe de Déclenchement : C
Capacité de Coupure Résidentielle (Icn) : 6000 A (IEC 60898-1)
Capacité de Coupure Industrielle (Icu) : 50 kA (IEC 60947-2)
Tension Nominale d'Isolation (Ui) : 500 VAC
Classe de Limitation : 3 (selon...
Le disjoncteur miniature Acti9 iC60N 4P (25 A, courbe C) protège contre courts-circuits et surcharges, avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, conforme aux normes EN/IEC 60898-1 et 60947-2. L’indicateur Visitrip identifie rapidement le circuit défectueux, et la bande Visisafe garantit l’ouverture physique des contacts pour la...
Description des pôles:
4P
[In] courant nominal:
40 A
Sensibilité du différentiel:
30 mA
Classe de protection différentielle:
Type AC
.
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 30mA. D'une largeur de 7 pas de 9mm, il se monte sur rail DIN. Le...
Type de Produit : Disjoncteur miniature (MCB)
Série : Acti9 iC60L
Configuration des Pôles : 4P (4 Pôles protégés)
Courant Nominal (In) : 40 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icu) : 36 kA (220-240 Vca) / 15 kA (400 Vca)
Tension d’Isolement Nominale (Ui) : 500 VCA
Classe de Limitation : 3 (selon EN/IEC 60898-1)
Endurance Électrique : 10 000...
329 000 F CFATTC
329 000 F CFAHT
En stock. Livré sous 24 à 72H
Type de Produit : Disjoncteur miniature (MCB)
Gamme : Acti9 iC60N
Nombre de Pôles : 4P
Calibre (Intensité nominale) : 40 A
Tension nominale d'emploi (Ue) : 400 Vca
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 6 kA (EN 60898-1) / 10 kA (EN 60947-2)
Application : Protection de circuits industriels et tertiaires
