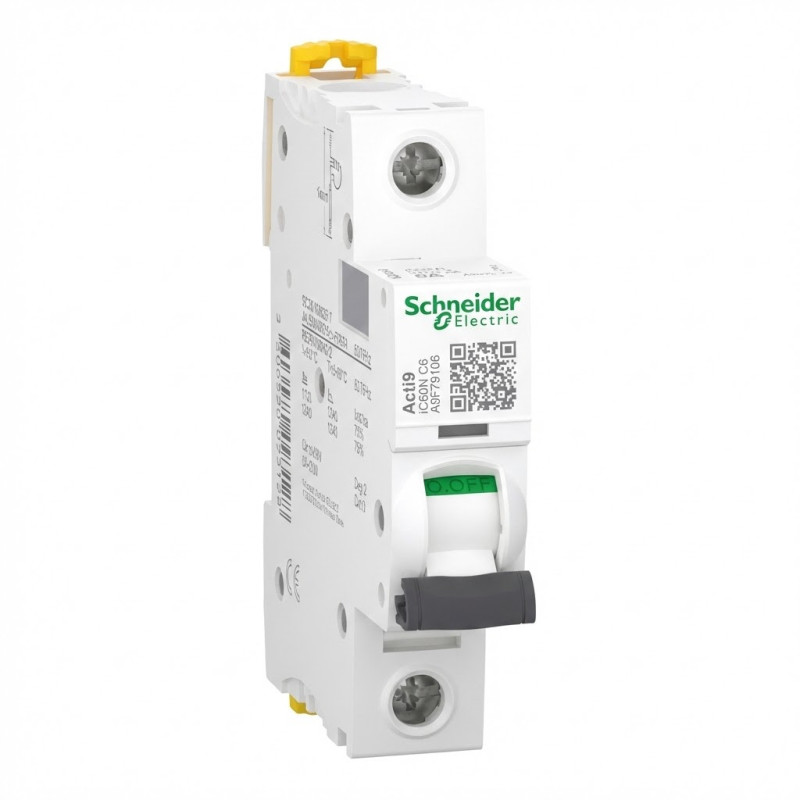

Protection Monopolaire de Réseau 6A avec Haute Capacité de Coupure et Diagnostic Intégré
Pourquoi choisir ce produit ?
Le disjoncteur miniature iC60N est l'élément central pour la protection des installations électriques critiques, conjuguant une conformité stricte aux normes industrielles et résidentielles (EN/IEC 60947-2 et 60898-1) avec des mécanismes d'exploitation avancés. Conçu pour sécuriser les circuits contre les courts-circuits et les courants de surcharge, ce MCB garantit non seulement la continuité de service mais optimise également les procédures de maintenance et de diagnostic grâce à ses indicateurs d'état exclusifs.
Points Forts
Sécurité Optimale VisiSafe : La bande verte VisiSafe garantit l'ouverture physique des contacts, permettant des interventions de maintenance en aval sans risque résiduel de tension.
Diagnostic Rapide VisiTrip : L'indicateur VisiTrip réduit drastiquement le temps d'intervention en signalant immédiatement le circuit défectueux, facilitant la localisation de la panne.
Haute Performance et Conformité : Il assure une capacité de coupure élevée, allant jusqu'à 10 kA, et respecte simultanément les exigences de la norme industrielle EN/IEC 60947-2 et résidentielle EN/IEC 60898-1.
Durabilité Accrue : Le mécanisme de fermeture rapide est indépendant du fonctionnement manuel et confère à l'appareil une endurité mécanique de 20 000 cycles, optimisant sa durée de vie opérationnelle.
Limitation de Courant Efficace : Classé en Limitation 3 (selon EN/IEC60898-1), il améliore la protection des câbles et équipements situés en aval en réduisant l'énergie dissipée lors d'un défaut.
Spécifications Techniques
Le disjoncteur modulaire iC60N est un MCB monopolaire (1P) intégrant un pôle protégé, calibré pour un courant assigné de 6 A et caractérisé par une courbe de déclenchement de type C. Sa capacité nominale de coupure atteint 10 kA sous 220 VCA à 240 VCA, conformément à la norme EN/IEC 60947-2, et 6000 A sous 230 VCA selon la norme EN/IEC 60898-1. L'appareil est conçu pour une tension d'isolement nominale (Ui) de 500 VCA et se distingue par sa Classe de limitation 3. Monté sur rail DIN, il présente une faible largeur de 18 mm (soit 2 pas de 9 mm) et un poids de 0,321 kg. Il affiche une endurité électrique de 10 000 cycles. Ce produit supporte des environnements exigeants avec un degré de pollution 3, une catégorie de surtension IV et une plage de température de fonctionnement étendue de -35°C à 70°C, tout en assurant un degré de protection IP20 (IP40 lorsqu'il est installé en boîtier).
Type de Produit : Bloc additif différentiel modulaire
Référence Associée : Acti9 Vigi iC60
Nombre de Pôles : 4P
Courant Nominal (In) : 40 A
Sensibilité Différentielle : 300 mA
Classe de Protection Différentielle : Type AC
Technologie : Indépendante de la tension
Tension Assignée d’Emploi (Ue) : 230 VCA à 415 VCA
Tension d’Isolation Nominale (Ui) : 500...
Acti9 iC60N 2P 32A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 32A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
L'Acti9 iC60N 2P 40A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 40A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
L'Acti9 iC60N 2P 50A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 50A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur 50A Acti9 iC60 offre une...
Gamme : Acti9 iC60N
Type de Produit : Disjoncteur modulaire
Configuration des Pôles : 2P
Calibre Nominal (In) : 3 A
Courbe de Déclenchement : C
Pouvoir de Coupure Assigné (Icn) : 6000 A (IEC 60898-1)
Pouvoir de Coupure Ultime (Icu) : 50 kA (IEC 60947-2)
Tension d'Isolation Nominale (Ui) : 500 V CA
Classe de Limitation : 3 (selon EN/IEC 60898-1)
Endurance...
L'Acti9 iC60N 2P 63A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 63A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Le disjoncteur miniature Acti9 iC60N 3P (16 A, courbe C) protège contre courts-circuits et surcharges. Avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, il est conforme aux normes EN/IEC 60898-1 et 60947-2. Son indicateur Visitrip identifie rapidement le circuit défectueux, tandis que la bande Visisafe assure l’ouverture physique pour...
L'Acti9 iC60N 4P 32A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 8 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 4P 32A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Le disjoncteur miniature Acti9 iC60N 2P (16 A, courbe C) protège contre courts-circuits et surcharges, avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, conforme aux normes EN/IEC 60898-1 et 60947-2. L’indicateur Visitrip identifie rapidement le circuit défectueux, et la bande Visisafe assure l’ouverture physique des contacts pour la...
Type de Produit : Disjoncteur Modulaire
Gamme : Acti9 iC60N
Nombre de Pôles : 2P (Bipolaire)
Courant Nominal (In) : 2 A
Courbe de Déclenchement : C
Pouvoir de Coupure (IEC 60898-1) : 6000 A
Pouvoir de Coupure (IEC 60947-2) : 50 kA
Montage : Rail DIN
Largeur Modulaire : 4 pas de 9mm
Protection du Circuit : Protection contre les surcharges et les...
Description des pôles:
4P
[In] courant nominal:
40 A
Sensibilité du différentiel:
30 mA
Classe de protection différentielle:
Type AC
.
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 30mA. D'une largeur de 7 pas de 9mm, il se monte sur rail DIN. Le...
Type de Produit : Disjoncteur Miniature (MCB)
Gamme : Acti9 iC60N
Nombre de Pôles : 4P (4 pôles protégés)
Courant Nominal (In) : 63 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) - IEC 60898-1 : 6 000 A (à 400 VAC)
Pouvoir de Coupure (Icu) - IEC 60947-2 : 10 kA / jusqu'à 20 kA max (à 220-240 VAC)
Tension d'Isolation Nominale (Ui) : 500 VAC
Classe...
Type de Produit : Disjoncteur miniature (MCB)
Gamme : Acti9 iC60L
Nombre de Pôles : 2P
Courant Nominal (In) : 10 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Industriel - EN/IEC 60947-2) : 50 kA (220-240 VCA)
Pouvoir de Coupure (Résidentiel - EN/IEC 60898-1) : 6 000 A (400 VCA)
Tension d’Isolement Nominale (Ui) : 500 VCA
Classe de Limitation : 3...
Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCb). Il s'agit d'un disjoncteur 4P avec 4 pôles protégés, un courant nominal de 16A et une courbe de déclenchement en C. Le pouvoir de coupure nominal en cas de court-circuit peut atteindre 20 kA entre 220 et 240 VCA, conformément à la norme EN/IEC 60947-2, et 6000 A à 400 VCA, conformément à la...
Le Vigi iC60 est un dispositif différentiel résiduel 3P de la gamme Acti9, conçu pour compléter les disjoncteurs iC60. Il offre une protection contre les fuites à la terre de type AC, avec un courant nominal de 40 A et une sensibilité de 300 mA. Instantané et indépendant de la tension, il fonctionne sur réseau CA 50/60 Hz et accepte une tension d’emploi...
Type de Produit : Disjoncteur modulaire
Série : Acti9 iC60N
Nombre de Pôles : 4P (Tétrapolaire)
Courant Nominal (In) : 10 A
Courbe de Déclenchement : C
Pouvoir de Coupure (IEC 60898-1) : 6000 A (6 kA)
Pouvoir de Coupure (IEC 60947-2) : 10 kA
69 000 F CFATTC
69 000 F CFAHT
En stock. Livré sous 24 à 72H
Modèle : iC60N
Type : Disjoncteur Modulaire Miniature (MCB)
Pôles : 1 P (1 pôle protégé)
Courant Assigné (In) : 6 A
Courbe de Déclenchement : C
Capacité de Coupure Nominale (Icn) : 10 kA (220-240 VCA) / 6000 A (230 VCA)
Tension d'Isolation Nominale (Ui) : 500 VCA
Classe de Limitation : 3
Endurance Électrique : 10 000 cycles
Endurance Mécanique : 20 000 cycles
Largeur Modulaire : 2 pas de 9 mm (18 mm)
Dimensions (L x H x P) : 18 mm x 85 mm x 78.5 mm
Poids : 0,321 kg
Degré de Protection IP : IP20 (IP40 en boîtier)
Plage de Température de Fonctionnement : -35°C à 70°C
