Solution de Protection Haute Performance et Conforme pour Réseaux Critiques
Pourquoi choisir ce produit ?

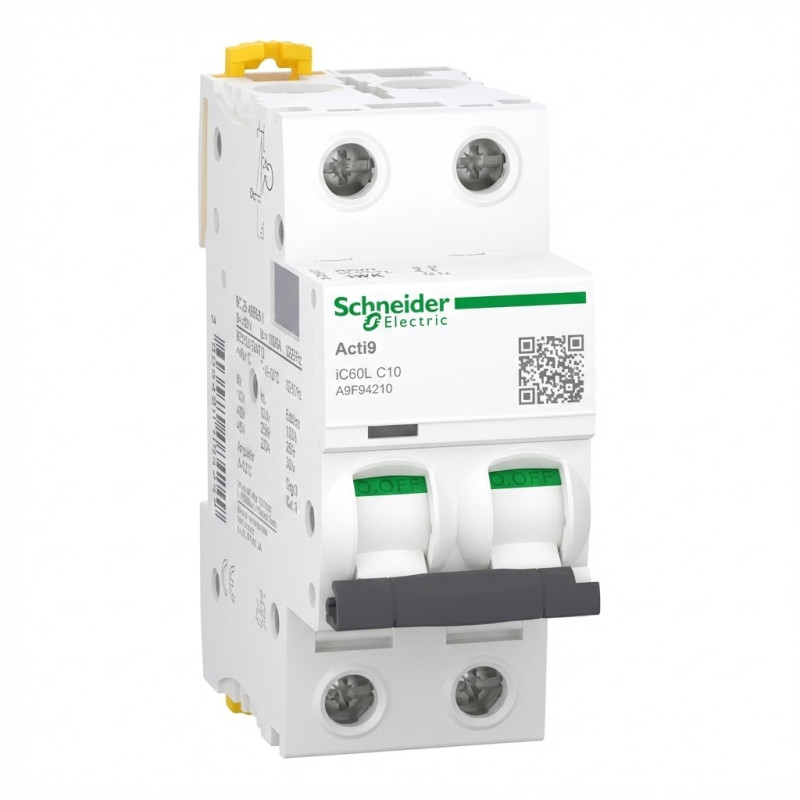

Le disjoncteur miniature Acti9 iC60L est spécifiquement conçu pour les environnements exigeants nécessitant une protection maximale contre les surcharges et les courts-circuits. Il intègre des fonctionnalités avancées de sécurité opérationnelle et une capacité de coupure exceptionnelle, garantissant la pérennité et la conformité des installations critiques, qu'elles soient industrielles (selon EN/IEC 60947-2) ou résidentielles de haut niveau (selon EN/IEC 60898-1). Ce dispositif est le choix privilégié des experts recherchant une fiabilité et une sécurité de maintenance inégalées.
Points Forts
Capacité de Coupure Élevée : Offre un pouvoir nominal de coupure de court-circuit allant jusqu'à 50 kA à 220-240 VCA, assurant une protection robuste dans les réseaux à forte puissance.
Sécurité Opérationnelle (Visisafe) : La bande verte Visisafe garantit l'ouverture physique des contacts, permettant des interventions de maintenance en toute sécurité en aval.
Diagnostic Rapide (Visitrip) : L'indicateur de Visitrip réduit le temps d'intervention en signalant immédiatement le circuit défectueux.
Performance Longue Durée : Le mécanisme de fermeture rapide indépendant du fonctionnement manuel améliore l'espérance de vie, avec une endurance mécanique de 20 000 cycles et électrique de 10 000 cycles.
Gestion Optimale de l'Énergie : Sa Classe de limitation 3 (selon EN/IEC60898-1) améliore la sélectivité et le coût de protection des équipements situés en aval.
Spécifications Techniques
Ce disjoncteur modulaire Acti9 iC60L possède deux pôles protégés (2P) avec un courant nominal de 10 A et une courbe de déclenchement C. Il assure un pouvoir de coupure de 50 kA entre 220 VCA et 240 VCA conformément à la norme EN/IEC 60947-2, et 6 000 A entre 400 VCA selon la norme EN/IEC 60898-1. La tension d’isolement nominale (Ui) est établie à 500 VCA, et l’appareil affiche une catégorie de surtension IV ainsi qu'un degré de pollution 3. Conçu pour une installation sur rail DIN, il présente une largeur de 4 espacements de 9 mm (36 mm total). Robuste, il fonctionne dans une plage de température étendue allant de -35 °C à 70 °C. Son indice de protection est IP20, montant à IP40 lorsqu'installé dans un boîtier dédié.
Type de Produit : Dispositif Différentiel Résiduel Modulaire (DDRM)
Configuration des Pôles : 4P
Courant Nominal (In) : 63 A
Tension Assignée d’Emploi (Ue) : 230 VCA à 415 VCA
Tension d’Isolement Nominale (Ui) : 500 VCA
Tension Nominale de Tenue aux Chocs (Uimp) : 6 kV
Classe de Protection Différentielle : Type AC
Sensibilité Différentielle : 300 mA...
Le disjoncteur miniature Acti9 iC60N 2P (16 A, courbe C) protège contre courts-circuits et surcharges, avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, conforme aux normes EN/IEC 60898-1 et 60947-2. L’indicateur Visitrip identifie rapidement le circuit défectueux, et la bande Visisafe assure l’ouverture physique des contacts pour la...
Type de Produit : Disjoncteur Miniature Basse Tension (MCB) Acti9 iC60L
Nombre de Pôles : 4P (Quatre pôles protégés)
Courant Nominal (In) : 16 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Industriel - 220/240 Vca) : 50 kA (EN/IEC 60947-2)
Pouvoir de Coupure (Résidentiel - 400 Vca) : 6 000 A (EN/IEC 60898-1)
Classe de Limitation : 3 (Selon EN/IEC...
Le disjoncteur miniature Acti9 iC60N 2P (10 A, courbe C) protège efficacement contre courts-circuits et surcharges, avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, conforme aux normes EN/IEC 60898-1 et 60947-2. Son indicateur Visitrip identifie rapidement le circuit défectueux et la bande Visisafe assure l’ouverture physique des...
Acti9 iC60N 2P 32A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 32A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Type de Produit : Disjoncteur Miniature (MCB)
Série/Référence : iC60N
Fonction : Protection contre les surcharges et les courts-circuits
Configuration des Pôles : 3P (Triphasé)
Courant Nominal (In) : 32 Ampères (A)
Courbe de Déclenchement : C (Magnétique entre 5 et 10 In)
Normes de Conformité : IEC/EN 60898/60947-2 (standard)
Cet iC60N est un disjoncteur miniature basse tension (MCB). Il s'agit d'un disjoncteur 4P avec 4 pôles protégés, un courant nominal de 40 A et une courbe de déclenchement C. La capacité nominale de coupure de court-circuit peut atteindre 20 kA à 220 VCA à 240 VCA conformément aux normes EN/IEC 60947-2 et 6000A à 400VCA conformément au standard EN/IEC...
L'Acti9 iC60N 2P 50A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 50A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur 50A Acti9 iC60 offre une...
Le disjoncteur miniature Acti9 iC60N 4P (40 A, courbe C) protège contre courts-circuits et surcharges, avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, conforme aux normes EN/IEC 60898-1 et 60947-2. Son indicateur Visitrip identifie rapidement le circuit défectueux, et la bande Visisafe assure l’ouverture physique des contacts pour la...
L'Acti9 iC60N 4P 32A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 8 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 4P 32A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Le Vigi iC60 est un dispositif différentiel résiduel 3P de la gamme Acti9, conçu pour compléter les disjoncteurs iC60. Il offre une protection contre les fuites à la terre de type AC, avec un courant nominal de 40 A et une sensibilité de 300 mA. Instantané et indépendant de la tension, il fonctionne sur réseau CA 50/60 Hz et accepte une tension d’emploi...
L'Acti9 iC60N 2P 6A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 6A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Gamme : Acti9 iC60N
Type de Produit : Disjoncteur modulaire
Configuration des Pôles : 2P
Calibre Nominal (In) : 3 A
Courbe de Déclenchement : C
Pouvoir de Coupure Assigné (Icn) : 6000 A (IEC 60898-1)
Pouvoir de Coupure Ultime (Icu) : 50 kA (IEC 60947-2)
Tension d'Isolation Nominale (Ui) : 500 V CA
Classe de Limitation : 3 (selon EN/IEC 60898-1)
Endurance...
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 30mA. D'une largeur de 7 pas de 9mm, il se monte sur rail DIN. Le bloc différentiel Acti9 Vigi iC60 est livré en emballage individuel ou par boite de regroupement (15 blocs diffs). Le bloc diff Acti9...
Type de Produit : Disjoncteur modulaire
Série : Acti9 iC60N
Nombre de Pôles : 4P (Tétrapolaire)
Courant Nominal (In) : 10 A
Courbe de Déclenchement : C
Pouvoir de Coupure (IEC 60898-1) : 6000 A (6 kA)
Pouvoir de Coupure (IEC 60947-2) : 10 kA
Gamme : Acti9 Vigi iC60
Fonction : Bloc différentiel à courant résiduel
Configuration : 2 Pôles (2P)
Courant Nominal (In) : 25 A
Sensibilité Différentielle : 30 mA
Classe de Protection Différentielle : Type AC
Technologie : Indépendante de la tension
Tension Assignée d’Emploi (Ue) : 400 VCA à 415 VCA
Tension Nominale d’Isolation (Ui) : 500 VCA
Tension...
219 000 F CFATTC
219 000 F CFAHT
En stock. Livré sous 24 à 72H
Type de Produit : Disjoncteur miniature (MCB)
Gamme : Acti9 iC60L
Nombre de Pôles : 2P
Courant Nominal (In) : 10 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Industriel - EN/IEC 60947-2) : 50 kA (220-240 VCA)
Pouvoir de Coupure (Résidentiel - EN/IEC 60898-1) : 6 000 A (400 VCA)
Tension d’Isolement Nominale (Ui) : 500 VCA
Classe de Limitation : 3
Endurance Mécanique : 20 000 cycles
Endurance Électrique : 10 000 cycles
Indice de Protection (IEC 60529) : IP20 (IP40 en boîtier)
