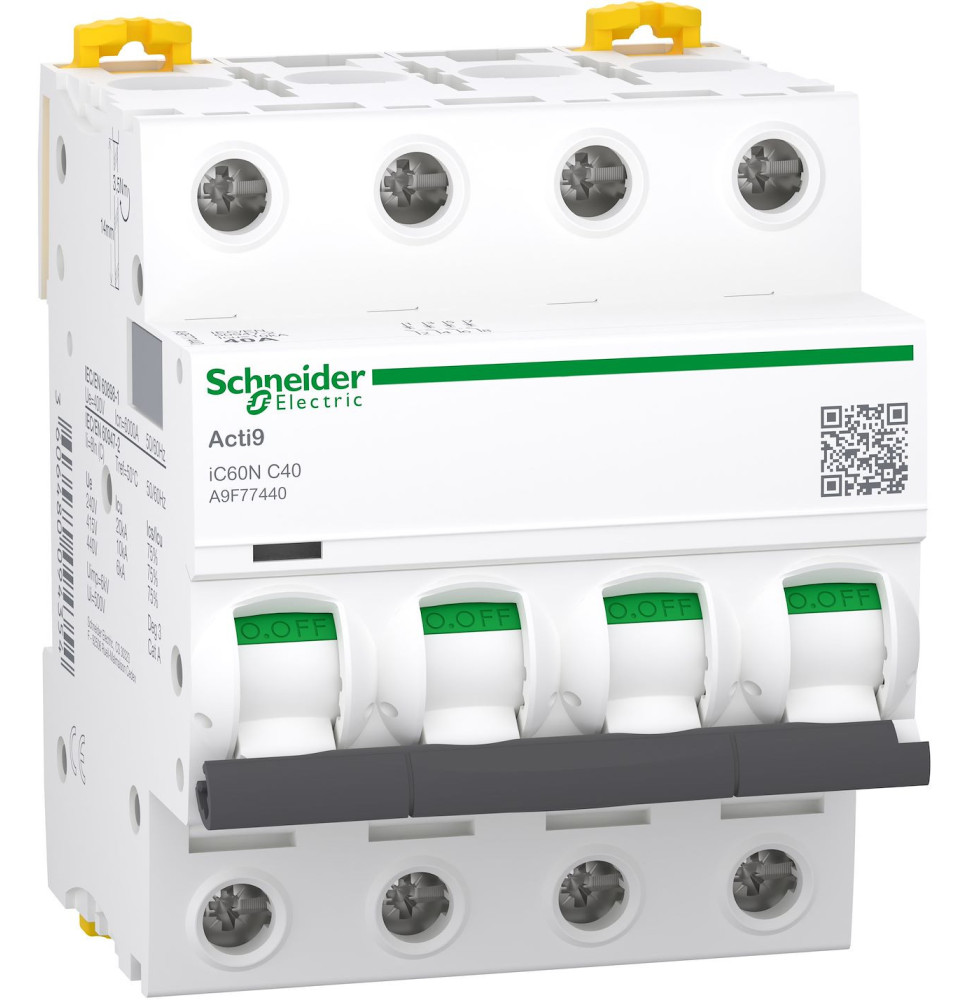

Cet iC60N est un disjoncteur miniature basse tension (MCB). Il s'agit d'un disjoncteur 4P avec 4 pôles protégés, un courant nominal de 40 A et une courbe de déclenchement C. La capacité nominale de coupure de court-circuit peut atteindre 20 kA à 220 VCA à 240 VCA conformément aux normes EN/IEC 60947-2 et 6000A à 400VCA conformément au standard EN/IEC 60898-1. Elle est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège les circuits contre les courts-circuits et les courants de surcharge. Son indicateur VisiTrip unique réduit le temps d'intervention en affichant le circuit défectueux. Sa bande verte Visisécurisé garantit l'ouverture physique des contacts pour permettre la maintenance en aval. Son mécanisme de fermeture rapide, indépendant du fonctionnement manuel, améliore sa durée de vie. Elle a une endurité électrique allant jusqu'à 10 000 cycles et une endurité mécanique allant jusqu'à 20 000 cycles. La tension d'isolement nominale Ui est de 500 VCA. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit en aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 8 pas de 9 mm. Le degré de pollution est de 3. La catégorie de surtension est IV. La couleur du produit est blanche (RAL9003). Les dimensions sont (W) 72 mm x (H) 85 mm x (D) 78.5 mm. Le poids est de 0,321kg. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier. La température de fonctionnement est de -35°C à 70°C. La température de stockage est de -40°C à 85°C.
.
Compatibilité avec l'isolation industrielle selon la norme IEC/EN 60947-2 ;
Associez la protection contre les courts-circuits et les surcharges;
Système de déclenchement visible pour détection rapide des départs défectueux pour des temps de réparation plus courts ;
Système Visisécurisé pour offrir une sécurité renforcée lors de la protection du circuit ;
Options d'ajout d'auxiliaires, de surveillance à distance et de dispositif de courant résiduel (Vigi).
.
Application de l’appareil :
Distribution.
Gamme :
Acti9.
Nom du produit :
Acti9 iC60.
Type de produit ou de composant :
Disjoncteur miniature.
Nom abrégé d'appareil :
iC60N.
Caractéristiques des pôles :
Description des pôles :
4P ;
Nombre de pôles protégés :
4.
Caractéristiques électriques :
[In] Courant assigné d'emploi :
40 A ;
Type de réseau :
C.a. ;
C.c. ;
Fréquence du réseau :
50/60 Hz ;
Technologie de déclencheur :
Thermique-magnétique ;
Courbe de déclenchement :
C ;
Limite de déclenchement magnétique :
8 x In ± 20 %.
Pouvoir de coupure :
Conforme à EN/IEC 60898-1 :
Conforme à EN/IEC 60947-2 :
-
36 kA Icu à 12…133 V c.a. ;
-
10 kA Icu à ≤ 250 V c.c. ;
-
10 kA Icu à 380…415 V c.a. ;
-
20 kA Icu à 220…240 V c.a. ;
-
6 kA Icu à 440 V c.a.
Pouvoir assigné de coupure de service [Ics] :
Conforme à EN 60947-2 :
-
15 kA (75 %) à 220…240 V c.a. ;
-
7,5 kA (75 %) à 380…415 V c.a. ;
-
4,5 kA (75 %) à 440 V c.a. ;
-
27 kA (75 %) à 12…133 V c.a. ;
-
10 kA (100 %) à 180…250 V c.c. ;
Conforme à IEC 60947-2 :
-
15 kA (75 %) à 220…240 V c.a. ;
-
7,5 kA (75 %) à 380…415 V c.a. ;
-
4,5 kA (75 %) à 440 V c.a. ;
-
27 kA (75 %) à 12…133 V c.a. ;
-
10 kA (100 %) à 180…250 V c.c. ;
Conforme à EN/IEC 60898-1 :
Aptitude au sectionnement :
Oui ;
Conforme à EN 60898-1 ;
Conforme à EN 60947-2 ;
Conforme à IEC 60898-1 ;
Conforme à IEC 60947-2.
Catégorie d’emploi :
Catégorie A ;
Conforme à EN 60947-2 ;
Conforme à IEC 60947-2.
Classe de limitation :
3 ;
Conforme à EN 60898-1 ;
Conforme à IEC 60898-1.
Tension assignée d'isolement [Ui] :
500 V c.a. 50/60 Hz ;
Conforme à EN 60947-2 ;
Conforme à IEC 60947-2.
Tension assignée de tenue aux chocs [Uimp] :
6 kV ;
Conforme à EN 60947-2 ;
Conforme à IEC 60947-2.
Coupure pleinement apparente :
Oui.
Commande et signalisation :
Type de commande :
Touche à bascule ;
Signalisation locale :
Indicateur de déclenchement.
Installation :
Mode d’installation :
Fixe ;
Support de montage :
Rail DIN ;
Compatibilité du bloc de distribution et du peigne :
Haut ou bas : oui ;
Pas de 9 mm :
8.
Dimensions :
Hauteur :
85 mm ;
Largeur :
72 mm ;
Profondeur :
78,5 mm ;
Poids du produit :
0,5 kg ;
Couleur :
Blanc.
