Protection Optimisée des Circuits Basse Tension en Milieu Industriel et Tertiaire
Pourquoi choisir ce produit ?
Le disjoncteur Acti9 iC60N est conçu pour la protection, la surveillance et le contrôle rigoureux des installations électriques exigeantes. Destiné aux experts et aux ingénieurs recherchant une fiabilité maximale, il allie un pouvoir de coupure élevé à des caractéristiques d’installation simplifiées. Sa conformité stricte aux normes CEI et NF garantit une intégration sécurisée dans les infrastructures industrielles et tertiaires, tout en offrant une protection efficace contre les surintensités et les courts-circuits.
Points Forts
Pouvoir de Coupure Élevé : Assure une sécurité optimale grâce à un Pouvoir de Coupure Ultime (Icu) de 50 kA selon la norme IEC 60947-2, adapté aux réseaux à forte puissance de court-circuit.
Limitation Supérieure : Classé limitation 3 (selon EN/IEC 60898-1), il réduit significativement l'énergie traversante lors d'un défaut, minimisant ainsi les dommages potentiels sur les circuits et équipements situés en aval.
Durabilité Certifiée : Offre une endurance exceptionnelle avec 10 000 cycles électriques et 20 000 cycles mécaniques, soutenue par un mécanisme à fermeture rapide garantissant une longévité accrue.
Installation Ergonomique : Montage simple et sécurisé sur rail DIN, complété par des obturateurs de protection IP20B et une largeur modulaire de seulement 4 pas de 9 mm (36 mm).
Polyvalence d'Intégration : Tension d’isolation nominale Ui de 500 V CA et compatibilité avec une vaste gamme d’accessoires Acti9 (auxiliaires de déclenchement, systèmes de peignes et capteurs d'énergie Power Tag).
Spécifications Techniques

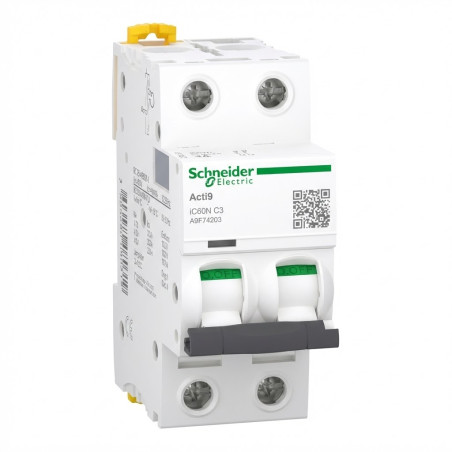

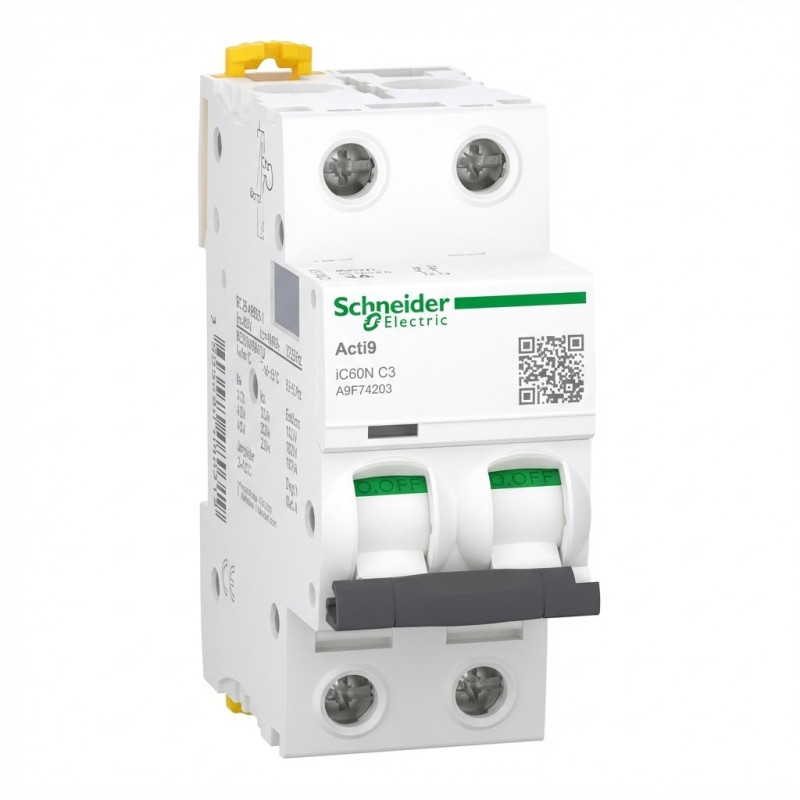

Ce disjoncteur modulaire bipolaire (2P) possède un calibre nominal de 3 A avec une courbe de déclenchement C. Il affiche un Pouvoir de Coupure assigné (Icn) de 6000 A en conformité avec la norme IEC 60898-1 et un Pouvoir de Coupure Ultime (Icu) de 50 kA selon la norme IEC 60947-2, affirmant sa capacité à gérer des défauts de haute intensité. La tension d'isolation nominale (Ui) est établie à 500 V CA. Construit pour la robustesse, il maintient une performance fiable dans une plage de température de fonctionnement allant de -35 °C à 70 °C, et est classé avec un degré de pollution 3 et une catégorie de surtension IV. Les dimensions compactes du dispositif sont de 36 mm de largeur, 85 mm de hauteur et 78,5 mm de profondeur, pour un poids plume de 0,25 kg. L'indice de protection est IP20 (IP40 lorsqu'il est installé en coffret).
Description des pôles:
4P
[In] courant nominal:
25 A
Sensibilité du différentiel:
30 mA
Classe de protection différentielle:
Type AC
.
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 30mA. D'une largeur de 6 pas de 9mm, il se monte sur rail DIN. Le...
Le disjoncteur miniature Acti9 iC60N 4P (40 A, courbe C) protège contre courts-circuits et surcharges, avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, conforme aux normes EN/IEC 60898-1 et 60947-2. Son indicateur Visitrip identifie rapidement le circuit défectueux, et la bande Visisafe assure l’ouverture physique des contacts pour la...
Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCB). Il s'agit d'un disjoncteur 1P à 1 pôle protégé, courant nominal 2 A et courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit s’élève à 50 kA entre 220 Vca et 240 Vca selon la norme EN/IEC 60947-2 et à 6 000 A entre 230 Vca et la norme EN/IEC 60898-1. Il est conforme à la...
L'Acti9 iC60N 2P 50A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 50A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur 50A Acti9 iC60 offre une...
Le disjoncteur miniature Acti9 iC60N de Schneider Electric assure une protection fiable des circuits électriques contre les surcharges et courts-circuits. Conçu pour les installations résidentielles, tertiaires et industrielles, il combine performance, sécurité et modularité. Grâce à ses systèmes VisiTrip et VisiSafe, il permet une détection rapide des...

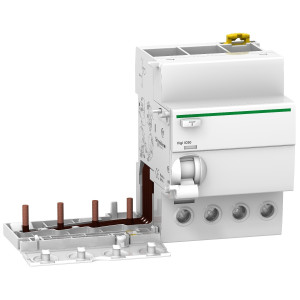

Type de Produit : Bloc additif différentiel modulaire
Référence Associée : Acti9 Vigi iC60
Nombre de Pôles : 4P
Courant Nominal (In) : 40 A
Sensibilité Différentielle : 300 mA
Classe de Protection Différentielle : Type AC
Technologie : Indépendante de la tension
Tension Assignée d’Emploi (Ue) : 230 VCA à 415 VCA
Tension d’Isolation Nominale (Ui) : 500...
Description des pôles:
4P
[In] courant nominal:
40 A
Sensibilité du différentiel:
300 mA
Classe de protection différentielle:
Type AC
.
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 300mA. D'une largeur de 7 pas de 9mm, il se monte sur rail DIN. Le...
L'Acti9 iC60N 2P 6A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 6A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...

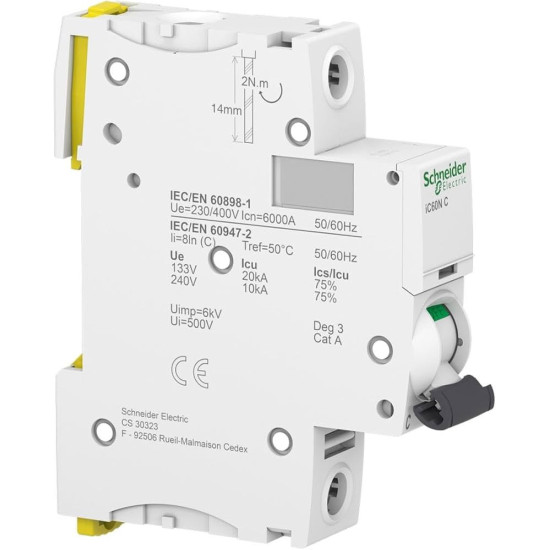

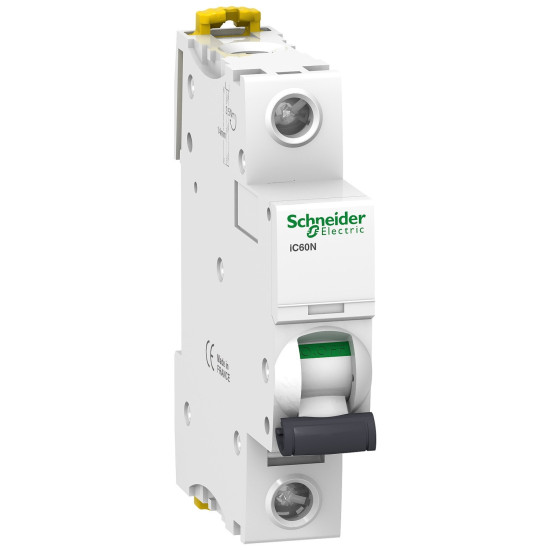

Le disjoncteur miniature Acti9 iC60N est conçu pour protéger les circuits contre les surcharges et courts-circuits. Il est monopolaire (1P), courant nominal 10 A, courbe C, et peut être monté sur rail DIN. Pouvoir de coupure jusqu’à 36 kA selon tension et type de courant. Normes respectées : EN/IEC 60947-2 et EN/IEC 60898-1, IP20, pollution 3, classe de...
Description des pôles:
4P ;
[In] courant nominal:
25 A ;
Sensibilité du différentiel:
300 mA ;
Classe de protection différentielle:
Type AC.
.
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 300mA. D'une largeur de 6 pas de 9mm, il se monte sur rail...
Le disjoncteur miniature Acti9 iC60N 2P (16 A, courbe C) protège contre courts-circuits et surcharges, avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, conforme aux normes EN/IEC 60898-1 et 60947-2. L’indicateur Visitrip identifie rapidement le circuit défectueux, et la bande Visisafe assure l’ouverture physique des contacts pour la...
Cet iC60N est un disjoncteur miniature basse tension (MCB). Il s'agit d'un disjoncteur 4P avec 4 pôles protégés, un courant nominal de 40 A et une courbe de déclenchement C. La capacité nominale de coupure de court-circuit peut atteindre 20 kA à 220 VCA à 240 VCA conformément aux normes EN/IEC 60947-2 et 6000A à 400VCA conformément au standard EN/IEC...
L'Acti9 iC60N 2P 63A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 63A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
L'Acti9 iC60N 2P 25A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 25A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Le disjoncteur miniature Acti9 iC60N 4P (25 A, courbe C) protège contre courts-circuits et surcharges, avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, conforme aux normes EN/IEC 60898-1 et 60947-2. L’indicateur Visitrip identifie rapidement le circuit défectueux, et la bande Visisafe garantit l’ouverture physique des contacts pour la...
L'Acti9 iC60N 4P 32A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 8 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 4P 32A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
49 000 F CFATTC
49 000 F CFAHT
En stock. Livré sous 24 à 72H
Gamme : Acti9 iC60N
Type de Produit : Disjoncteur modulaire
Configuration des Pôles : 2P
Calibre Nominal (In) : 3 A
Courbe de Déclenchement : C
Pouvoir de Coupure Assigné (Icn) : 6000 A (IEC 60898-1)
Pouvoir de Coupure Ultime (Icu) : 50 kA (IEC 60947-2)
Tension d'Isolation Nominale (Ui) : 500 V CA
Classe de Limitation : 3 (selon EN/IEC 60898-1)
Endurance Électrique : 10 000 cycles
Endurance Mécanique : 20 000 cycles
Largeur Modulaire : 4 pas de 9 mm (36 mm)
Montage : Rail DIN
Indice de Protection (IP) : IP20 (IP40 en coffret)
