Protection Différentielle 2P 4A Courbe C avec Capacités de Rupture Duales
Pourquoi choisir ce produit ?
Le disjoncteur miniature Acti9 iC60N est conçu pour offrir une protection des circuits sans compromis dans les environnements les plus exigeants, allant du résidentiel conforme EN/IEC 60898-1 jusqu'aux applications industrielles lourdes (EN/IEC 60947-2). Il combine une haute capacité de coupure avec des dispositifs de signalisation avancés (VisiTrip et VisiSafe) qui maximisent la sécurité des opérateurs et réduisent significatoivement les temps d'immobilisation pour la maintenance et le diagnostic de panne.
Points Forts
Capacité de Coupure Élevée : Doté d'une capacité de coupure ultime (Icu) allant jusqu'à 50 kA (IEC 60947-2), il garantit une performance optimale et la protection des installations dans des réseaux à fortes contraintes.
Sécurité Opérationnelle Maximale : La fonction VisiSafe assure l'ouverture physique et garantie des contacts par l'affichage d'une bande verte, permettant des interventions de maintenance en aval sans risque électrique.
Diagnostic Rapide : L'indicateur VisiTrip permet d'identifier immédiatement le circuit défectueux par signalisation visuelle, facilitant et accélérant la localisation de la panne.
Installation Sécurisée et Ergonomique : L'intégration d'obturateurs IP20B rapides et ergonomiques minimise le risque de contact direct accidentel lors du montage et garantit une installation conforme aux normes de sécurité.
Durabilité Accrue : Le mécanisme de fermeture rapide est indépendant de l'opération manuelle, optimisant sa longévité et garantissant une endurance mécanique exceptionnelle de 20 000 cycles.
Spécifications Techniques

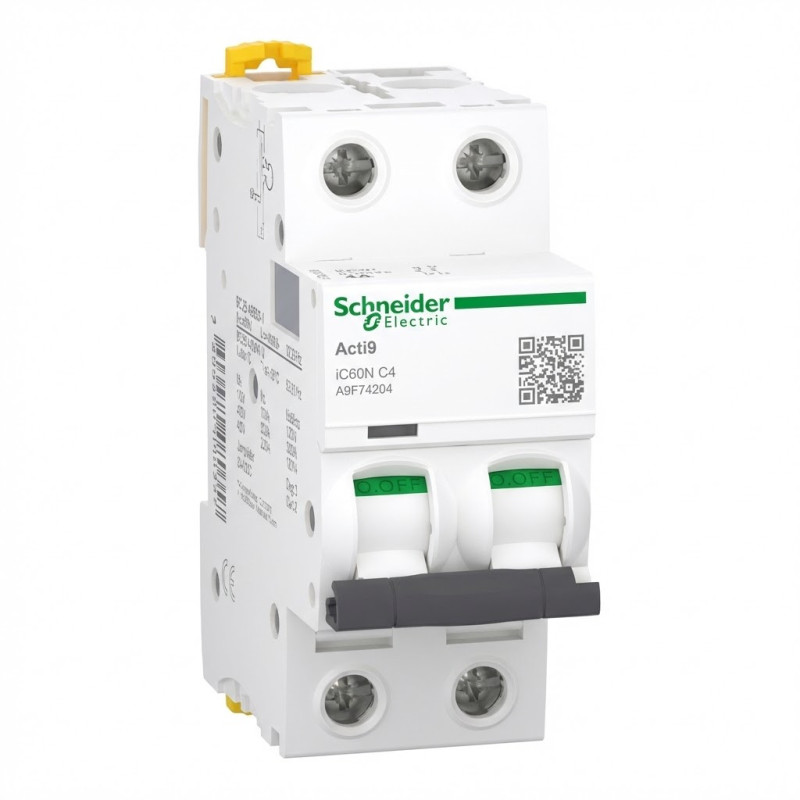

Ce disjoncteur miniature Acti9 iC60N bi-polaire (2P) est calibré à un courant nominal de 4 Ampères avec une courbe de déclenchement de type C, le rendant idéal pour la protection des charges résistives et inductives à faible courant d'appel. Il offre une capacité de coupure ultime de 6000 A en contexte résidentiel (selon IEC 60898-1) et atteint 50 kA pour les applications industrielles (selon IEC 60947-2). La tension nominale d'isolation (Ui) est spécifiée à 500VAC, et l'appareil se distingue par sa Classe de limitation 3, assurant une gestion efficace des efforts électrodynamiques sur les circuits en aval. Il présente une excellente endurance électrique de 10 000 cycles. Le degré de protection est IP20 sur les bornes et monte à IP40 lorsqu'il est installé dans un coffret. Le fonctionnement est garanti sur une large plage de températures allant de -35°C à 70°C.
Description des pôles:
4P
[In] courant nominal:
25 A
Sensibilité du différentiel:
30 mA
Classe de protection différentielle:
Type AC
.
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 30mA. D'une largeur de 6 pas de 9mm, il se monte sur rail DIN. Le...
Acti9 iC60N 2P 32A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 32A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
L'Acti9 iC60N 2P 25A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 25A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Le disjoncteur miniature ACTI9 IC60N 4P 16A C de Schneider Electric est conçu pour assurer la protection de vos installations électriques. Avec une capacité de 16A et une configuration à quatre pôles, ce dispositif garantit une interruption rapide du circuit en cas de surcharge ou de court-circuit, offrant ainsi une sécurité optimale pour vos équipements....
Description des pôles:
4P
[In] courant nominal:
40 A
Sensibilité du différentiel:
30 mA
Classe de protection différentielle:
Type AC
.
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 30mA. D'une largeur de 7 pas de 9mm, il se monte sur rail DIN. Le...
L'Acti9 iC60N 2P 40A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 40A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
L'Acti9 iC60N 2P 16A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 16A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Type de Produit : Disjoncteur miniature (MCB)
Gamme : Acti9 iC60N
Nombre de Pôles : 4P
Calibre (Intensité nominale) : 40 A
Tension nominale d'emploi (Ue) : 400 Vca
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 6 kA (EN 60898-1) / 10 kA (EN 60947-2)
Application : Protection de circuits industriels et tertiaires
Montage : Rail DIN
Largeur...
Type de Produit : Disjoncteur Miniature (MCB)
Gamme : Acti9 iC60N
Nombre de Pôles : 4P (4 pôles protégés)
Courant Nominal (In) : 63 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) - IEC 60898-1 : 6 000 A (à 400 VAC)
Pouvoir de Coupure (Icu) - IEC 60947-2 : 10 kA / jusqu'à 20 kA max (à 220-240 VAC)
Tension d'Isolation Nominale (Ui) : 500 VAC
Classe...
Le disjoncteur miniature Acti9 iC60N 2P (16 A, courbe C) protège contre courts-circuits et surcharges, avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, conforme aux normes EN/IEC 60898-1 et 60947-2. L’indicateur Visitrip identifie rapidement le circuit défectueux, et la bande Visisafe assure l’ouverture physique des contacts pour la...
Le disjoncteur miniature Acti9 iC60N 4P (25 A, courbe C) protège contre courts-circuits et surcharges, avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, conforme aux normes EN/IEC 60898-1 et 60947-2. L’indicateur Visitrip identifie rapidement le circuit défectueux, et la bande Visisafe garantit l’ouverture physique des contacts pour la...
Le disjoncteur miniature Acti9 iC60N est conçu pour protéger les circuits contre les surcharges et courts-circuits. Il est monopolaire (1P), courant nominal 10 A, courbe C, et peut être monté sur rail DIN. Pouvoir de coupure jusqu’à 36 kA selon tension et type de courant. Normes respectées : EN/IEC 60947-2 et EN/IEC 60898-1, IP20, pollution 3, classe de...
Type de Produit : Disjoncteur Modulaire
Gamme : Acti9 iC60N
Configuration : Bipolaire (2P)
Calibre Nominal (In) : 1 A
Courbe de Déclenchement : C
Pouvoir de Coupure (IEC 60898-1) : 6000 A (Icn)
Pouvoir de Coupure (IEC 60947-2) : 50 kA (Icu)
Montage : Rail DIN
Modularité (Largeur) : 4 pas de 9mm
Connexion : Rapide sans vissage
Fonctionnalité Clé : Fenêtre...
Description des pôles:
4P ;
[In] courant nominal:
25 A ;
Sensibilité du différentiel:
300 mA ;
Classe de protection différentielle:
Type AC.
.
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 300mA. D'une largeur de 6 pas de 9mm, il se monte sur rail...
Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCB). Il s’agit d’un disjoncteur 4P à 4 pôles protégés, courant nominal 50 A et courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit s’élève à 20 kA entre 220 Vca et 240 Vca selon la norme EN/IEC 60947-2 et à 6 000 A entre 400 Vca et la norme EN/IEC 60898-1. Il est conforme à...
Type de Dispositif : Disjoncteur modulaire
Série : Acti9 iC60N
Nombre de Pôles : 2P
Calibre Nominal (In) : 63 A
Courbe de Déclenchement : Courbe C
Pouvoir de Coupure (IEC 60898-1) : 6000 A
Pouvoir de Coupure (IEC 60947-2) : 10 kA
59 000 F CFATTC
59 000 F CFAHT
En stock. Livré sous 24 à 72H
Type de Produit : Disjoncteur Miniature Basse Tension (MCB)
Gamme : Acti9 iC60N
Nombre de Pôles : 2P
Courant Nominal (In) : 4 A
Courbe de Déclenchement : C
Capacité de Coupure Résidentielle (Icn) : 6000 A (IEC 60898-1)
Capacité de Coupure Industrielle (Icu) : 50 kA (IEC 60947-2)
Tension Nominale d'Isolation (Ui) : 500 VAC
Classe de Limitation : 3 (selon EN/IEC60898-1)
Endurance Électrique : 10 000 cycles
Endurance Mécanique : 20 000 cycles
Degré de Protection : IP20 (bornes), IP40 (en coffret)
Température de Fonctionnement : -35°C à 70°C
Indicateurs de Sécurité : VisiTrip (indication de défaut), VisiSafe (garantie d'ouverture des contacts)
