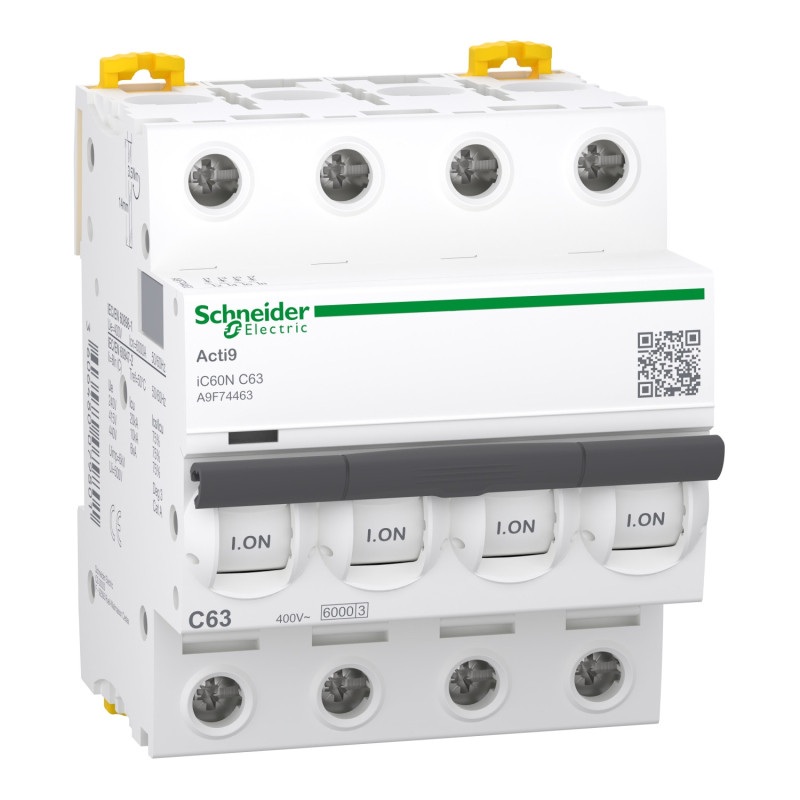

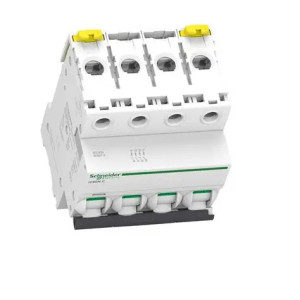

Sécurité Quadripolaire de Niveau Industriel avec Capacités de Diagnostic Intégrées
Pourquoi choisir ce produit ?
Le disjoncteur miniature (MCB) Acti9 iC60N est l'élément fondamental de toute architecture électrique nécessitant une protection basse tension fiable et polyvalente. Conçu pour l'excellence opérationnelle, il répond simultanément aux exigences des normes industrielles (EN/IEC 60947-2) et résidentielles (EN/IEC 60898-1). Ce dispositif 4P protège intégralement les circuits contre les surcharges et les courts-circuits, tout en intégrant des fonctionnalités exclusives visant à maximiser la sécurité de l'opérateur et à réduire drastiquement les temps d'intervention et de maintenance.
Points Forts
Diagnostic Instantané VisiTrip™ : L'indicateur VisiTrip réduit les diagnostics post-incident en affichant clairement le circuit défectueux, permettant une reprise rapide de l'exploitation.
Sécurité Opérateur VisiSafe™ : La bande verte VisiSafe assure visuellement l'ouverture physique des contacts, garantissant une séparation complète du circuit pour une maintenance en aval sans risque.
Durabilité Accrue : Le mécanisme de fermeture rapide est indépendant de l'actionnement manuel, optimisant la vitesse d'enclenchement pour une endurance électrique allant jusqu'à 10 000 cycles et mécanique jusqu'à 20 000 cycles.
Protection des Équipements Aval : Classé limitation 3 (selon EN/IEC 60898-1), il minimise l'énergie de passage lors d'un défaut, réduisant les contraintes thermiques et électriques sur les équipements situés en aval.
Spécifications Techniques
Ce modèle quadripolaire (4P) est calibré à un courant nominal de 63 A avec une courbe de déclenchement de type C. Il affiche un pouvoir nominal de coupure en court-circuit allant jusqu'à 6 000 A sous 400 VAC (conformément à IEC 60898-1) et peut atteindre 20 kA à 220-240 VAC (conformément à IEC 60947-2), avec une tension d'isolation nominale (Ui) établie à 500 VAC. Conçu pour une installation simple par clipsage sur rail DIN, il présente un degré de protection IP20 sur face avant et atteint IP40 lorsqu'il est monté en armoire, conformément à CEI 60529. Il opère dans des plages de température étendues (de -35°C à 70°C) et est adapté aux environnements exigeants, attesté par un degré de pollution 3 et une catégorie de surtension IV.
Le Vigi iC60 est un dispositif différentiel résiduel 3P de la gamme Acti9, conçu pour compléter les disjoncteurs iC60. Il offre une protection contre les fuites à la terre de type AC, avec un courant nominal de 40 A et une sensibilité de 300 mA. Instantané et indépendant de la tension, il fonctionne sur réseau CA 50/60 Hz et accepte une tension d’emploi...
Type de Produit : Bloc additif différentiel modulaire
Référence Associée : Acti9 Vigi iC60
Nombre de Pôles : 4P
Courant Nominal (In) : 40 A
Sensibilité Différentielle : 300 mA
Classe de Protection Différentielle : Type AC
Technologie : Indépendante de la tension
Tension Assignée d’Emploi (Ue) : 230 VCA à 415 VCA
Tension d’Isolation Nominale (Ui) : 500...
Type de Produit : Disjoncteur miniature (MCB)
Gamme : Acti9 iC60N
Nombre de Pôles : 4P
Calibre (Intensité nominale) : 40 A
Tension nominale d'emploi (Ue) : 400 Vca
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) : 6 kA (EN 60898-1) / 10 kA (EN 60947-2)
Application : Protection de circuits industriels et tertiaires
Montage : Rail DIN
Largeur...
Ce disjoncteur Acti9 iC60N, de la marque Schneider Electric, assure la protection des installations électriques contre les problèmes liés aux courts-circuits et aux surintensités. Il sert à couper le courant en cas de risques grâce à son déclencheur magnétothermique. Ce dernier possède une courbe de déclenchement de classe C, capable de couper et de...
Le disjoncteur miniature Acti9 iC60N 4P (25 A, courbe C) protège contre courts-circuits et surcharges, avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, conforme aux normes EN/IEC 60898-1 et 60947-2. L’indicateur Visitrip identifie rapidement le circuit défectueux, et la bande Visisafe garantit l’ouverture physique des contacts pour la...
L'Acti9 iC60N 2P 25A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 25A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Type de Produit : Disjoncteur Modulaire
Gamme : Acti9 iC60N
Configuration : Bipolaire (2P)
Calibre Nominal (In) : 1 A
Courbe de Déclenchement : C
Pouvoir de Coupure (IEC 60898-1) : 6000 A (Icn)
Pouvoir de Coupure (IEC 60947-2) : 50 kA (Icu)
Montage : Rail DIN
Modularité (Largeur) : 4 pas de 9mm
Connexion : Rapide sans vissage
Fonctionnalité Clé : Fenêtre...
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 300mA. D'une largeur de 7 pas de 9mm, il se monte sur rail DIN. Le bloc différentiel Acti9 Vigi iC60 est livré en emballage individuel ou par boite de regroupement (15 blocs diffs). Le bloc diff Acti9...
Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCb). Il s'agit d'un disjoncteur 4P avec 4 pôles protégés, un courant nominal de 20A et une courbe de déclenchement en C. Le pouvoir de coupure nominal en cas de court-circuit peut atteindre 20 kA entre 220 et 240 VCA, conformément à la norme EN/IEC 60947-2, et 6000 A à 400 VCA, conformément à la...
Le disjoncteur miniature ACTI9 IC60N 4P 16A C de Schneider Electric est conçu pour assurer la protection de vos installations électriques. Avec une capacité de 16A et une configuration à quatre pôles, ce dispositif garantit une interruption rapide du circuit en cas de surcharge ou de court-circuit, offrant ainsi une sécurité optimale pour vos équipements....
Gamme : Acti9 Vigi iC60
Fonction : Bloc différentiel à courant résiduel
Configuration : 2 Pôles (2P)
Courant Nominal (In) : 25 A
Sensibilité Différentielle : 30 mA
Classe de Protection Différentielle : Type AC
Technologie : Indépendante de la tension
Tension Assignée d’Emploi (Ue) : 400 VCA à 415 VCA
Tension Nominale d’Isolation (Ui) : 500 VCA
Tension...
Acti9 iC60N 2P 32A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 32A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Type de Produit : Disjoncteur miniature (MCB)
Série : Acti9 iC60L
Configuration des Pôles : 4P (4 Pôles protégés)
Courant Nominal (In) : 40 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icu) : 36 kA (220-240 Vca) / 15 kA (400 Vca)
Tension d’Isolement Nominale (Ui) : 500 VCA
Classe de Limitation : 3 (selon EN/IEC 60898-1)
Endurance Électrique : 10 000...
Type de Produit : Disjoncteur modulaire
Gamme : Acti9 iC60N
Nombre de Pôles : 2P (Bipolaire)
Courant Nominal (In) : 20 A
Courbe de Déclenchement : C
Capacité de Coupure Nominale (Icn - IEC 60898-1) : 6000 A (6 kA)
Capacité de Coupure Ultime (Icu - IEC 60947-2) : 10 kA
L'Acti9 iC60N 2P 63A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 63A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Gamme de Produit : Acti9 iC60N
Fonction : Disjoncteur Miniature (MCB)
Nombre de Pôles : 2P (Bi-polaire)
Intensité Nominale (In) : 32 A
Courbe de Déclenchement : Courbe C
Pouvoir de Coupure (Icn) selon IEC 60898-1 : 6000 A (6 kA)
Pouvoir de Coupure (Icu) selon IEC 60947-2 : 10 kA
39 000 F CFATTC
39 000 F CFAHT
En stock. Livré sous 24 à 72H
Type de Produit : Disjoncteur Miniature (MCB)
Gamme : Acti9 iC60N
Nombre de Pôles : 4P (4 pôles protégés)
Courant Nominal (In) : 63 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn) - IEC 60898-1 : 6 000 A (à 400 VAC)
Pouvoir de Coupure (Icu) - IEC 60947-2 : 10 kA / jusqu'à 20 kA max (à 220-240 VAC)
Tension d'Isolation Nominale (Ui) : 500 VAC
Classe de Limitation : 3
Endurance Électrique : 10 000 cycles
Endurance Mécanique : 20 000 cycles
Indicateurs de Sécurité : VisiTrip (défaut) et VisiSafe (ouverture des contacts)
