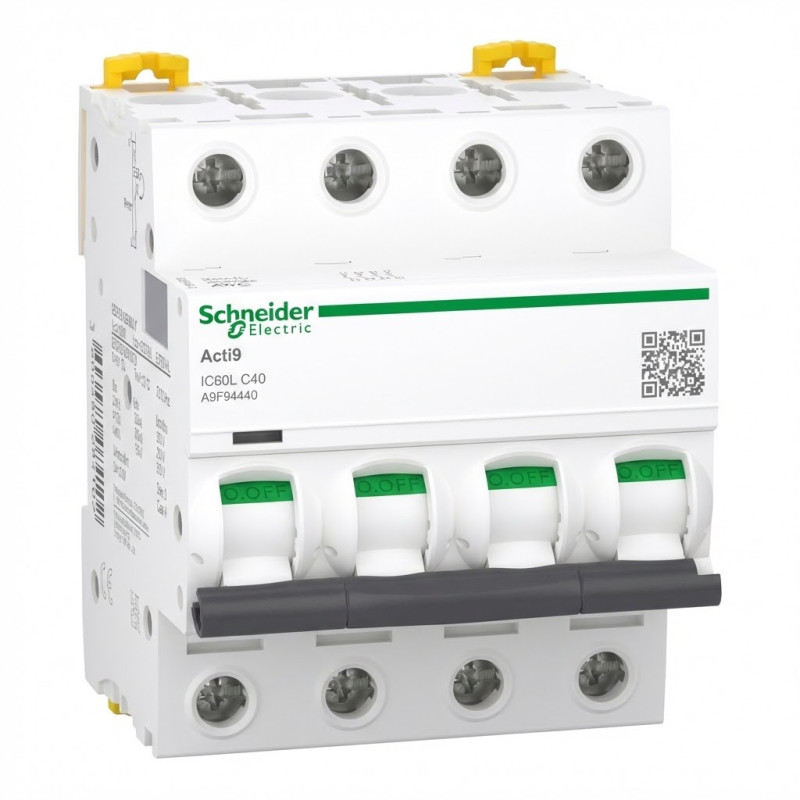

Protection Quadripolaire de Circuit 40A, Courbe C, pour Applications Hautes Performances
Pourquoi choisir ce produit ?
Le disjoncteur miniature Acti9 iC60L est conçu pour répondre aux exigences les plus strictes en matière de protection des installations contre les courts-circuits et les surcharges de courant. Sa conception quadripolaire (4P) avec un courant nominal de 40A et une courbe de déclenchement C le destine aux environnements industriels et tertiaires critiques nécessitant une fiabilité maximale. Intégrant les technologies propriétaires Visitrip et Visisafe, ce MCB garantit non seulement une protection optimale du circuit, mais aussi une réduction significative du temps d'intervention et une sécurité absolue lors des opérations de maintenance en aval.
Points Forts
Capacité de Coupure Élevée : Offre un pouvoir nominal de coupure de court-circuit Icu s'élevant à 36 kA sous 220 Vca à 240 Vca, assurant une résilience maximale dans des réseaux électriques exigeants.
Sécurité Visisafe : La bande verte Visisafe garantit l'ouverture physique et visible des contacts, sécurisant totalement le personnel lors des travaux de maintenance.
Diagnostic Accéléré : L'indicateur de déclenchement Visitrip permet d'identifier immédiatement le circuit défectueux, minimisant ainsi les temps d'arrêt non planifiés.
Conformité Multi-Normes : Doublement certifié selon les standards industriels (EN/IEC 60947-2) et résidentiels (EN/IEC 60898-1), assurant une polyvalence d'application globale.
Durabilité Optimisée : Le mécanisme de fermeture rapide est indépendant du fonctionnement manuel, ce qui prolonge significativement la durée de vie de l'appareil, atteignant 10 000 cycles électriques et 20 000 cycles mécaniques.
Spécifications Techniques
Ce disjoncteur modulaire Acti9 iC60L est un modèle 4 pôles (4P) affichant un courant nominal de 40A et utilisant une courbe de déclenchement C. Il présente une capacité de coupure exceptionnelle, avec un pouvoir nominal de court-circuit s'établissant à 36 kA pour des tensions comprises entre 220 Vca et 240 Vca (selon EN/IEC 60947-2), et à 15 kA à 400 Vca (selon EN/IEC 60898-1). La tension d’isolement nominale Ui est fixée à 500 VCA, et l'appareil bénéficie d'une classe de limitation 3 selon EN/IEC 60898-1, contribuant à réduire les contraintes sur les équipements en aval. Compatible avec un montage sur rail DIN, sa largeur modulaire correspond à 8 espacements de 9 mm. Le dispositif est conçu pour fonctionner dans une plage de température étendue, de -35 °C à 70 °C, avec un degré de pollution de 3 et une catégorie de surtension IV. Les dimensions physiques sont de 72 mm de largeur, 85 mm de hauteur et 78,5 mm de profondeur, pour un poids total de 0,5 kg, avec un indice de protection IP20 (passant à IP40 lorsqu'installé dans un boîtier).
Le disjoncteur miniature Acti9 iC60N 2P (10 A, courbe C) protège efficacement contre courts-circuits et surcharges, avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, conforme aux normes EN/IEC 60898-1 et 60947-2. Son indicateur Visitrip identifie rapidement le circuit défectueux et la bande Visisafe assure l’ouverture physique des...
Le disjoncteur miniature Acti9 iC60N 4P (40 A, courbe C) protège contre courts-circuits et surcharges, avec un pouvoir de coupure de 20 kA à 220–240 Vca et 6 kA à 400 Vca, conforme aux normes EN/IEC 60898-1 et 60947-2. Son indicateur Visitrip identifie rapidement le circuit défectueux, et la bande Visisafe assure l’ouverture physique des contacts pour la...
L'Acti9 iC60N 4P 32A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 8 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 4P 32A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
L'Acti9 iC60N 2P 10A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 10A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
L’Acti9 iC60N est un disjoncteur miniature tripolaire de 25 A destiné à la distribution. Il offre une protection thermique-magnétique courbe C contre les surcharges et courts-circuits, avec un pouvoir de coupure jusqu’à 36 kA selon la tension. Conforme aux normes 60898-1 et 60947-2, il intègre Visitrip pour repérer rapidement le circuit en défaut et...
Type de Dispositif : Disjoncteur modulaire
Série : Acti9 iC60N
Nombre de Pôles : 2P
Calibre Nominal (In) : 63 A
Courbe de Déclenchement : Courbe C
Pouvoir de Coupure (IEC 60898-1) : 6000 A
Pouvoir de Coupure (IEC 60947-2) : 10 kA
Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCb). Il s'agit d'un disjoncteur 4P avec 4 pôles protégés, un courant nominal de 16A et une courbe de déclenchement en C. Le pouvoir de coupure nominal en cas de court-circuit peut atteindre 20 kA entre 220 et 240 VCA, conformément à la norme EN/IEC 60947-2, et 6000 A à 400 VCA, conformément à la...
Description des pôles:
4P
[In] courant nominal:
40 A
Sensibilité du différentiel:
300 mA
Classe de protection différentielle:
Type AC
.
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 300mA. D'une largeur de 7 pas de 9mm, il se monte sur rail DIN. Le...
Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCb). Il s'agit d'un disjoncteur 4P avec 4 pôles protégés, un courant nominal de 20A et une courbe de déclenchement en C. Le pouvoir de coupure nominal en cas de court-circuit peut atteindre 20 kA entre 220 et 240 VCA, conformément à la norme EN/IEC 60947-2, et 6000 A à 400 VCA, conformément à la...
L'Acti9 iC60N 2P 63A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 63A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Gamme : Acti9 Vigi iC60
Fonction : Bloc différentiel à courant résiduel
Configuration : 2 Pôles (2P)
Courant Nominal (In) : 25 A
Sensibilité Différentielle : 30 mA
Classe de Protection Différentielle : Type AC
Technologie : Indépendante de la tension
Tension Assignée d’Emploi (Ue) : 400 VCA à 415 VCA
Tension Nominale d’Isolation (Ui) : 500 VCA
Tension...
Type de Produit : Disjoncteur miniature (MCB)
Gamme : Acti9 iC60L
Nombre de Pôles : 2P
Courant Nominal (In) : 10 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Industriel - EN/IEC 60947-2) : 50 kA (220-240 VCA)
Pouvoir de Coupure (Résidentiel - EN/IEC 60898-1) : 6 000 A (400 VCA)
Tension d’Isolement Nominale (Ui) : 500 VCA
Classe de Limitation : 3...
Type de Produit : Disjoncteur Miniature Basse Tension (MCb)
Configuration des Pôles : 2P (2 Pôles protégés)
Courant Nominal (In) : 6 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icn, selon EN/IEC 60898-1) : 6000 A (à 400 VAC)
Pouvoir de Coupure (Icu, selon EN/IEC 60947-2) : Jusqu'à 20 kA (à 220-240 VAC)
Tension d'Isolation Nominale (Ui) : 500 VCA...
L'Acti9 iC60N 2P 40A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 40A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une...
Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCB). Il s'agit d'un disjoncteur 1P à 1 pôle protégé, courant nominal 2 A et courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit s’élève à 50 kA entre 220 Vca et 240 Vca selon la norme EN/IEC 60947-2 et à 6 000 A entre 230 Vca et la norme EN/IEC 60898-1. Il est conforme à la...
Type de Produit : Disjoncteur Modulaire
Gamme : Acti9 iC60N
Nombre de Pôles : 2P (Bipolaire)
Courant Nominal (In) : 2 A
Courbe de Déclenchement : C
Pouvoir de Coupure (IEC 60898-1) : 6000 A
Pouvoir de Coupure (IEC 60947-2) : 50 kA
Montage : Rail DIN
Largeur Modulaire : 4 pas de 9mm
Protection du Circuit : Protection contre les surcharges et les...
119 000 F CFATTC
119 000 F CFAHT
En stock. Livré sous 24 à 72H
Type de Produit : Disjoncteur miniature (MCB)
Série : Acti9 iC60L
Configuration des Pôles : 4P (4 Pôles protégés)
Courant Nominal (In) : 40 A
Courbe de Déclenchement : C
Pouvoir de Coupure (Icu) : 36 kA (220-240 Vca) / 15 kA (400 Vca)
Tension d’Isolement Nominale (Ui) : 500 VCA
Classe de Limitation : 3 (selon EN/IEC 60898-1)
Endurance Électrique : 10 000 cycles
Endurance Mécanique : 20 000 cycles
Montage : Rail DIN
Largeur Modulaire : 8 espacements de 9 mm (72 mm)
Degré de Protection IP : IP20 (IP40 dans le boîtier)
