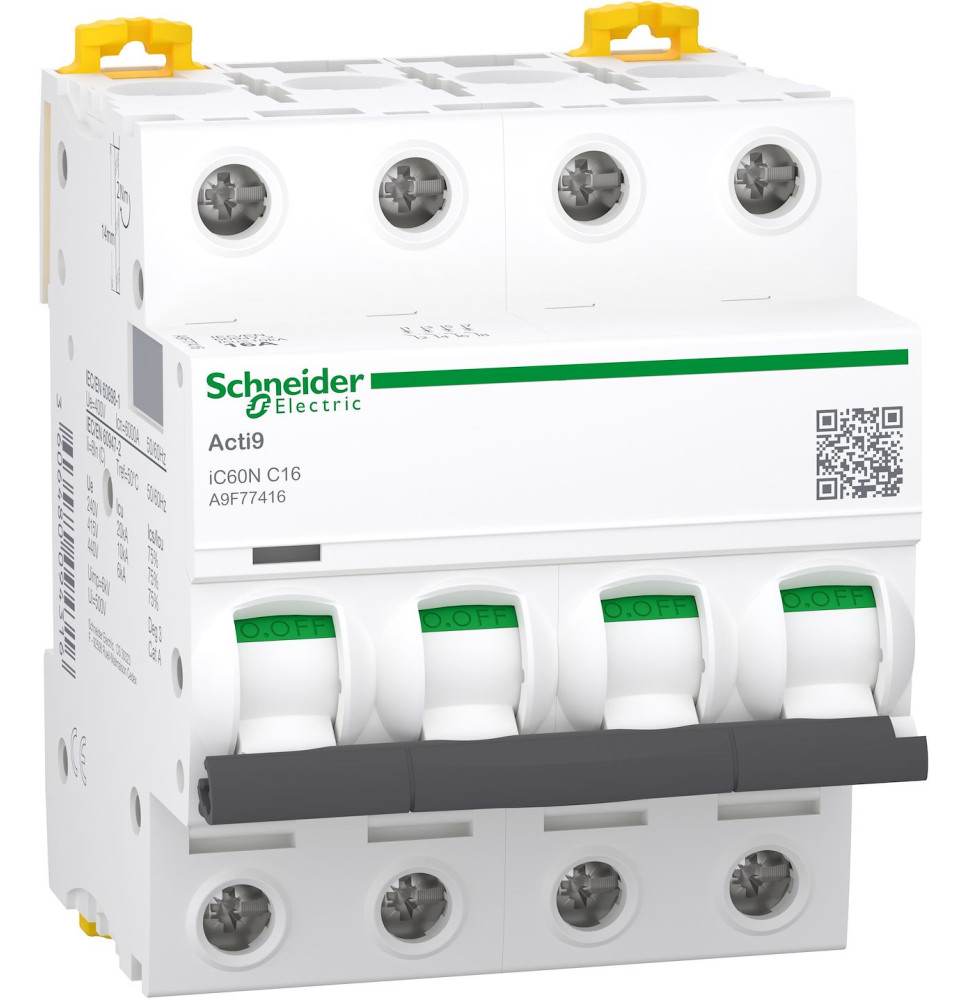

Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCb). Il s'agit d'un disjoncteur 4P avec 4 pôles protégés, un courant nominal de 16A et une courbe de déclenchement en C. Le pouvoir de coupure nominal en cas de court-circuit peut atteindre 20 kA entre 220 et 240 VCA, conformément à la norme EN/IEC 60947-2, et 6000 A à 400 VCA, conformément à la norme EN/IEC 60898-1. Il est conforme à la norme résidentielle EN/IEC 60898-1 et à la norme industrielle EN/IEC 60947-2. Ce disjoncteur miniature protège les circuits contre les courts-circuits et les surcharges. Son indicateur unique VisiTrip réduit le temps d'intervention en montrant le circuit défectueux. Sa bande verte VisiSafe garantit l'ouverture physique des contacts pour permettre la maintenance en aval. Son mécanisme de fermeture rapide indépendant de l'opération manuelle améliore sa durée de vie. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension d'isolation nominale de l'Ui est de 500VAC. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de la protection des circuits en aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 8 pas de 9 mm. Le degré de pollution est de 3. La catégorie de surtension est de IV. Le produit est de couleur blanche (RAL9003). Les dimensions sont les suivantes : (L) 72 mm x (H) 85 mm x (P) 78,5 mm. Le poids est de 0,5 kg. Selon la norme IEC 60529, le degré de protection est IP20 et IP40 dans le boîtier. La température de fonctionnement est comprise entre -35°C et 70°C. La température de stockage est comprise entre -40°C et 85°C.
.
Aptitude au sectionnement industriel selon les normes IEC/EN 60947-2 et IEC/EN 60898-18,
Combiner la protection contre les courants de court-circuit et de surcharge,
Système Visitrip pour une détection rapide des sorties défectueuses,
Système VisiSafe pour offrir une sécurité renforcée en matière de protection des circuits,
Possibilité d'ajouter des auxiliaires, surveillance à distance et RCD.
.
Application de l'appareil :
Distribution.
Gamme :
Acti9
Nom du produit :
Acti9 iC60
Type de produit ou équipement :
Disjoncteur miniature
Nom de l'appareil :
iC60N
Caractéristiques des pôles :
Description des pôles :
4P
Nombre de pôles protégés :
4.
Caractéristiques électriques :
Courant nominal [In] :
16 A
Type de réseau :
CA ;
CC
Fréquence du réseau :
50/60 Hz
Technologie du déclencheur :
Thermique-magnétique
Courbe de déclenchement :
C
Limite de déclenchement magnétique :
8 x In ± 20 %.
Pouvoir de coupure :
Conforme à EN/IEC 60898-1 :
Conforme à EN/IEC 60947-2 :
-
36 kA Icu à 12…133 V CA
-
10 kA Icu à ≤ 250 V CC
-
10 kA Icu à 380…415 V CA
-
20 kA Icu à 220…240 V CA
-
6 kA Icu à 440 V CA.
Pouvoir assigné de coupure de service [Ics] :
Conforme à EN 60947-2 :
-
15 kA (75 %) à 220…240 V CA
-
7,5 kA (75 %) à 380…415 V CA
-
4,5 kA (75 %) à 440 V CA
-
27 kA (75 %) à 12…133 V CA
-
10 kA (100 %) à 180…250 V CC
Conforme à CEI 60947-2 :
-
15 kA (75 %) à 220…240 V CA
-
7,5 kA (75 %) à 380…415 V CA
-
4,5 kA (75 %) à 440 V CA
-
27 kA (75 %) à 12…133 V CA
-
10 kA (100 %) à 180…250 V CC
Conforme à EN/CEI 60898-1 :
Aptitude au sectionnement :
Oui ;
Conforme à EN 60898-1 ;
Conforme à EN 60947-2 ;
Conforme à CEI 60898-1 ;
Conforme à CEI 60947-2.
Catégorie d'emploi :
Catégorie A ;
Conforme à EN 60947-2 ;
Conforme à CEI 60947-2.
Classe de limitation :
3 ;
Conforme à EN 60898-1 ;
Conforme à CEI 60898-1.
Tension assignée d’isolement [Ui] :
500 V CA 50/60 Hz ;
Conforme à EN 60947-2 ;
Conforme à CEI 60947-2.
Tension assignée de tenue aux chocs [Uimp] :
6 kV ;
Conforme à EN 60947-2 ;
Conforme à CEI 60947-2.
Coupure pleinement apparente :
Oui.
Commande et signalisation :
Type de commande :
Par maneton
Signalisation locale :
Signalisation de déclenchement.
Installation :
Mode d’installation :
Fixe
Support de montage :
Rail DIN
Compatibilité répartiteur / peigne / jeu de barres :
Haut ou bas : OUI
Pas de 9 mm :
8.
Dimensions :
Hauteur :
85 mm
Largeur :
72 mm
Profondeur :
78,5 mm
Poids net :
0,5 kg
Couleur :
Blanc.
Normes :
EN 60947-2 ;
CEI 60947-2 ;
EN 60898-1 ;
CEI 60898-1.
