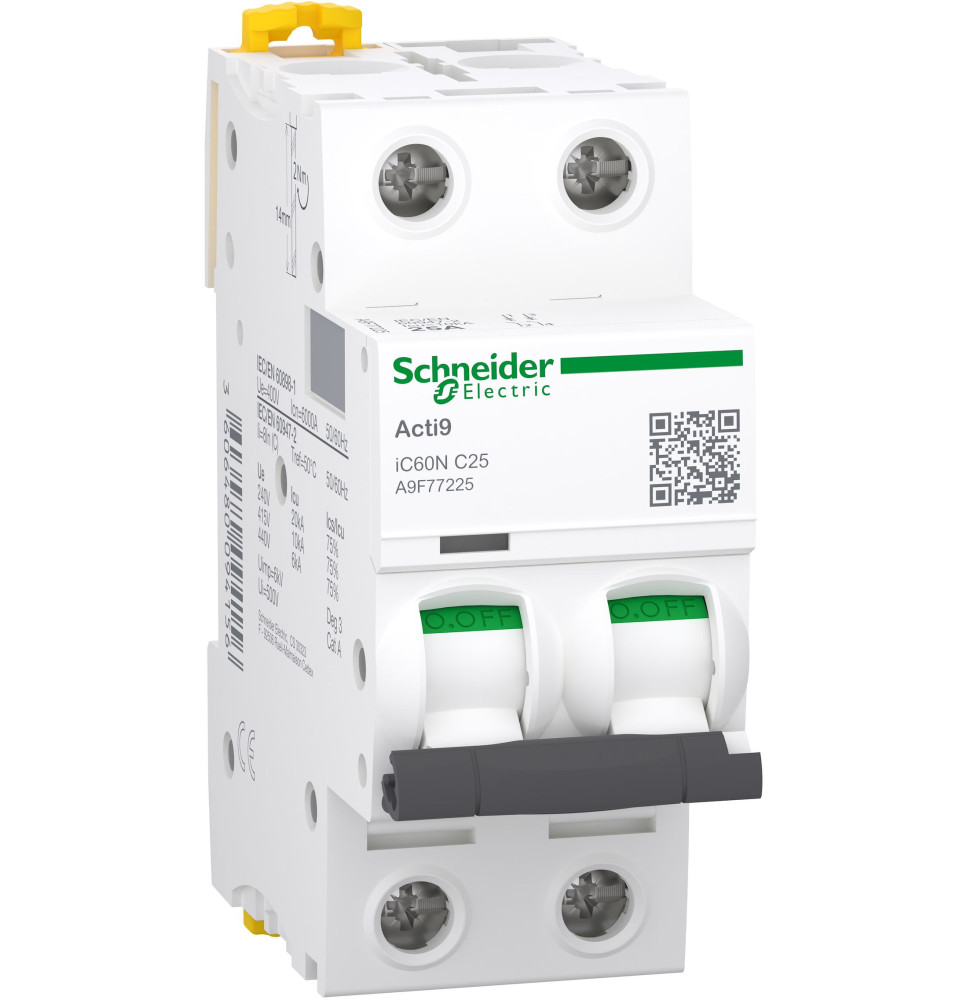

L'Acti9 iC60N 2P 25A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. D'une largeur de 4 pas de 9mm, il se monte sur rail DIN. Le disjoncteur iC60N, 2P 25A, de la gamme Acti9, est livré en emballage individuel. Une notice simplifiée est fournie avec ce produit. Le disjoncteur Acti9 iC60 offre une installation facile avec des obturateurs IP20B rapides et ergonomiques. Les performances de cette gamme de disjoncteurs Acti9 iC60N répond aux normes NF EN 60947-2 et 60898-1. Les disjoncteurs et blocs diffs Acti9 iC60 propose des accessoires disponibles en option comme des peignes du système Acti9 ainsi que des auxiliaires de réarmement, de déclenchement et des télécommandes. Des capteurs d'Energie Power Tag sont spécialement conçus pour s'intégrer parfaitement à la gamme Acti9 iC60 en toute sécurité. Une large gamme d'accessoires de raccordement (Peigne) sont disponibles. Son mécanisme à fermeture rapide indépendant du fonctionnement manuel améliore sa durée de vie. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension d'isolation nominale Ui est de 500VCA. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 4 pas de 9mm. Le degré de pollution est de 3. La catégorie de surtension est IV. La couleur du produit est blanc (RAL9003). Les dimensions sont (L) 36mm x (H) 85mm x (P) 78,5mm. Le poids est de 0,25kg. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 en coffret. La température de fonctionnement est de -35°C à 70°C. La température de stockage est de -40°C à 85°C.
.
Application de l'appareil :
Distribution.
Gamme :
Acti9
Nom du produit :
Acti9 iC60
Type de produit ou équipement :
Disjoncteur miniature
Nom de l'appareil :
iC60N
Caractéristiques des pôles :
Description des pôles :
2P
Nombre de pôles protégés :
2.
Caractéristiques électriques :
Courant nominal [In] :
25 A
Type de réseau :
CC ;
CA
Fréquence du réseau :
50/60 Hz
Technologie du déclencheur :
Thermique-magnétique
Courbe de déclenchement :
C
Limite de déclenchement magnétique :
8 x In ± 20 %.
Pouvoir de coupure :
Conforme à EN/IEC 60898-1 :
Conforme à EN/IEC 60947-2 :
-
36 kA Icu à 12…133 V CA
-
10 kA Icu à ≤ 125 V CC
-
10 kA Icu à 380…415 V CA
-
20 kA Icu à 220…240 V CA
-
6 kA Icu à 440 V CA.
Pouvoir assigné de coupure de service [Ics] :
Conforme à EN 60947-2 :
-
15 kA (75 %) à 220…240 V CA
-
7,5 kA (75 %) à 380…415 V CA
-
4,5 kA (75 %) à 440 V CA
-
27 kA (75 %) à 12…133 V CA
-
10 kA (100 %) à 72…125 V CC
Conforme à CEI 60947-2 :
-
15 kA (75 %) à 220…240 V CA
-
7,5 kA (75 %) à 380…415 V CA
-
4,5 kA (75 %) à 440 V CA
-
27 kA (75 %) à 12…133 V CA
-
10 kA (100 %) à 72…125 V CC
Conforme à EN/CEI 60898-1 :
Aptitude au sectionnement :
Oui ;
Conforme à EN 60898-1 ;
Conforme à EN 60947-2 ;
Conforme à CEI 60898-1 ;
Conforme à CEI 60947-2.
Catégorie d'emploi :
Catégorie A ;
Conforme à EN 60947-2 ;
Conforme à CEI 60947-2.
Classe de limitation :
3 ;
Conforme à EN 60898-1 ;
Conforme à CEI 60898-1.
Tension assignée d’isolement [Ui] :
500 V CA 50/60 Hz ;
Conforme à EN 60947-2 ;
Conforme à CEI 60947-2.
Tension assignée de tenue aux chocs [Uimp] :
6 kV ;
Conforme à EN 60947-2 ;
Conforme à CEI 60947-2.
Coupure pleinement apparente :
Oui.
Commande et signalisation :
Type de commande :
Par maneton
Signalisation locale :
Signalisation de déclenchement.
Installation :
Mode d’installation :
Fixe
Support de montage :
Rail DIN
Compatibilité répartiteur / peigne / jeu de barres :
Haut ou bas : OUI
Pas de 9 mm :
4.
Dimensions :
Hauteur :
85 mm
Largeur :
36 mm
Profondeur :
78,5 mm
Poids du produit :
0,25 kg
Couleur :
Blanc.
Normes :
EN 60898-1 ;
EN 60947-2 ;
CEI 60898-1 ;
CEI 60947-2.
Labels qualité :
NF.
