Gamme :
TeSys .
Gamme de produit :
TeSys Deca .
Type de produit ou équipement :

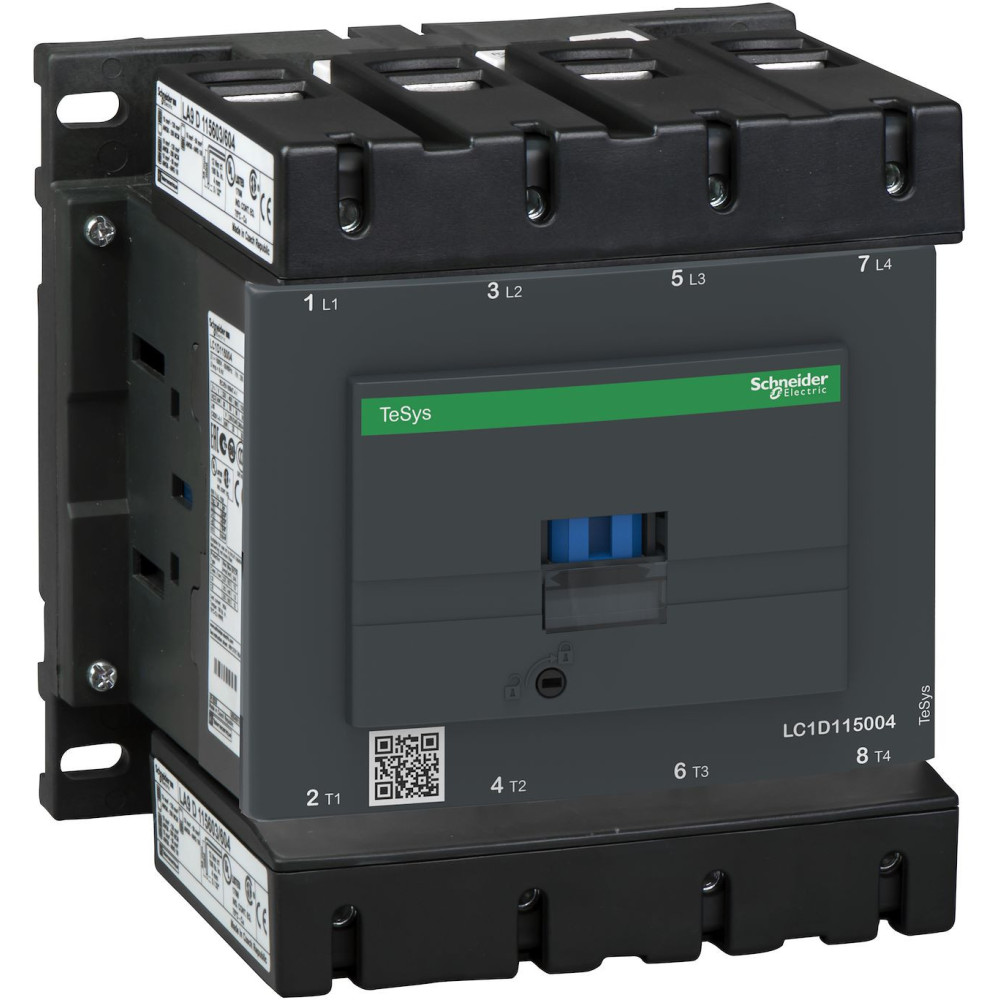

Contacteur .
Nom de l'appareil :
LC1D .
Application du contacteur :
Charge résistive .
Catégorie d'emploi :
AC-1 ;
AC-3 ;
AC-3e ;
AC-4 .
Description des pôles :
4P .
[Ue] Tension assignée d'emploi :
Circuit de puissance : ≤ 1000 V CA 25…400 Hz ;
Circuit de puissance : ≤ 460 V CC .
[Ie] Courant assigné d'emploi :
200 A (à < 60 °C) à ≤ 440 V CA AC-1 pour circuit de puissance .
[Uc] Tension de contrôle de commande :
220 V CA 50 Hz .
Complémentaires :
Code de compatibilité :
LC1D .
Composition des contacts pôle puissance :
4 NO .
Fréquence :
Avec .
[Ith] Courant thermique conventionnel :
200 A (à 60 °C) pour circuit de puissance .
Pouvoir nominal d'enclenchement Irms :
1260 A à 440 V pour circuit de puissance, conforme CEI 60947 .
Pouvoir assigné de coupure :
1100 A à 440 V pour circuit de puissance, conforme CEI 60947 .
[Icw] Courant assigné de courte durée admissible :
250 A à 40 °C – 10 min pour circuit de puissance ;
550 A à 40 °C – 1 min pour circuit de puissance ;
950 A à 40 °C – 10 s pour circuit de puissance ;
1100 A à 40 °C – 1 s pour circuit de puissance .
Calibre du fusible à associer :
250 A gG ≤ 690 V coordination type 1 pour circuit de puissance ;
200 A gG ≤ 690 V coordination type 2 pour circuit de puissance .
Impédance moyenne :
0,6 mΩ – Ith 200 A – 50 Hz pour circuit de puissance .
Puissance dissipée par pôle :
24 W AC-1 .
[Ui] Tension assignée d'isolement :
600 V (CSA certifié) ;
600 V (UL certifié) ;
1000 V conforme CEI 60947-4-1 .
Catégorie de surtension :
III .
Degré de pollution :
3 .
[Uimp] Tension assignée de tenue aux chocs :
8 kV conforme CEI 60947 .
Niveau de fiabilité de sécurité :
B10d = 684932 cycles avec charge nominale (EN/ISO 13849-1) ;
B10d = 10 000 000 cycles avec charge mécanique (EN/ISO 13849-1) .
Durée de vie mécanique :
8 millions de cycles .
Durée de vie électrique :
0,8 million de cycles à 200 A AC-1 ≤ 440 V .
Type de circuit de commande :
CA 50 Hz .
Technologie bobine :
Sans module d'antiparasitage intégré .
Plage de tension du circuit de commande :
0,3…0,6 Uc (-40…70 °C) : perte de niveau ;
0,85…1,1 Uc (-40…55 °C) : opérationnel ;
1…1,1 Uc (55…70 °C) : opérationnel .
Puissance d'appel en VA :
300 VA 50 Hz cos φ 0,8 (à 20 °C) .
Consommation moyenne au maintien en VA :
22 VA 50 Hz cos φ 0,3 (à 20 °C) .
Dissipation thermique :
3…8 W à 50 Hz .
Temps de fonctionnement :
6…20 ms ouverture ;
20…50 ms fermeture .
Vitesse de commande maximale :
2400 cycles/heure à 60 °C .
