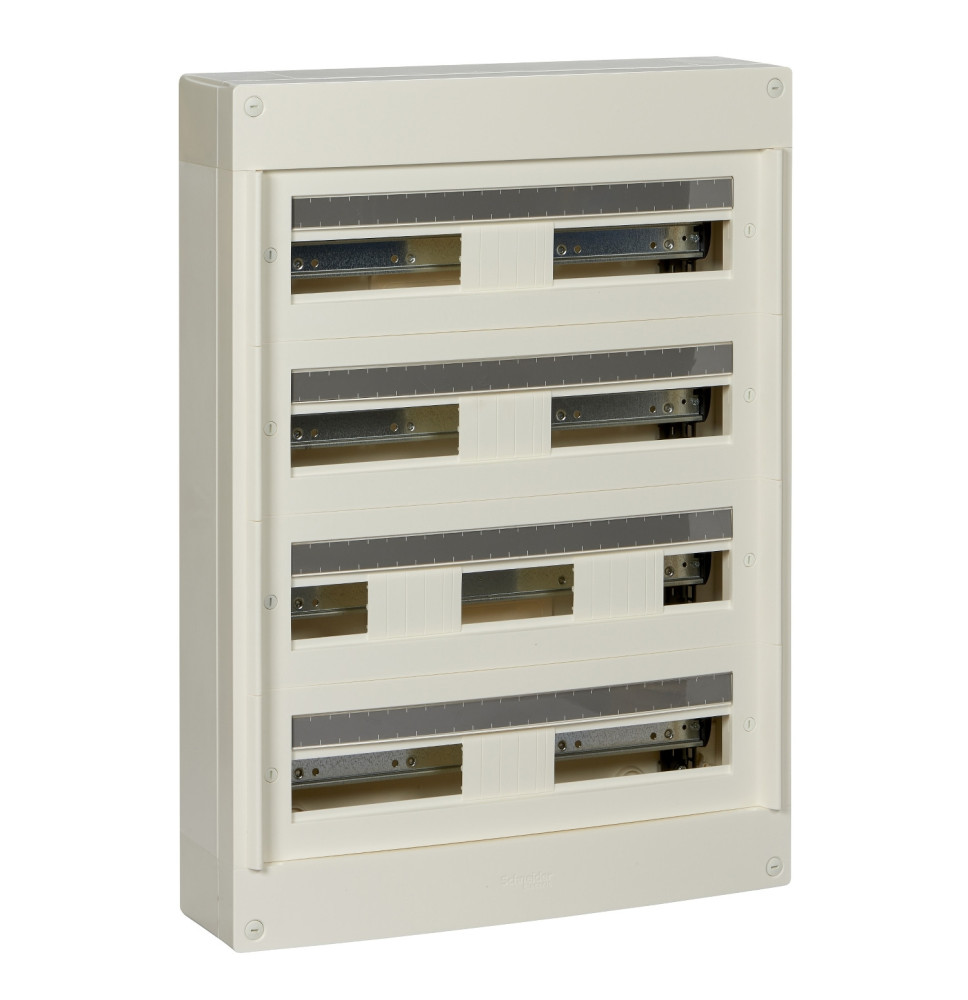

Ce coffret Pragma est un coffret de distribution monté en saillie. Ce coffret métallique et plastique est composé de 4 rangées de 24 modules de 18mm. Il peut accueillir tous les types d'appareillage modulaire. Cette enceinte est dédiée à l'installation intérieure. Le degré de protection IP est IP30 sans porte et IP40 avec porte. Une porte optionnelle peut être installée sur le coffret. La couleur du coffret est le blanc (RAL 9016). La face avant est blanche aussi (RAL 9016). Il est destiné à une installation neuve ou rénovée dans des bâtiments résidentiels et petits. Les câbles peuvent entrer par les 4 côtés de l'armoire par plaque de câble amovible ou par l'arrière de l'armoire. Il permet l'entrée par câble, tube ou goulotte. Il comprend 2 supports de borniers et 2 borniers 11x10mm² et 11x16mm². Il est livré avec 1 bornier de terre avec son support. Le bornier comporte 44 départs (40x6mm² + 3x25mm² + 1x50mm²). L'étiquette de marquage, le protecteur d'étiquette et l'oburateur sont également fournis avec le produit. La classe d'isolation électrique est la classe II (double isolation). La catégorie de surtension est la classe II. Le courant nominal In est jusqu'à 160A. La puissance dissipée est de 87W. Ce produit est conforme aux normes CEI 61439-1 et 3, CEI 60670-1 et 24. Les dimensions sont (L) 550mm x (H) 750mm x (P) 148mm. Le matériau est un matériau auto-extinguible en métal et en plastique. La résistance du plastique aux flammes et à la chaleur anormale est de 750°C selon CEI 60695-2-1. Le degré de protection IK est IK08 sans porte et IK09 avec porte. La température de fonctionnement est de -25°C à 60°C.

Informations générales

Gamme : Pragma ;

Type de produit ou équipement : Boîtier ;

Type d'extensibilité : Coffret de répartition ;

Type de porte : Sans ;

Classe d'isolation électrique : Double isolation ;

Classe : II.

Dimensions et capacité

Largeur extérieur : 550 mm ;

Hauteur : 750 mm ;

Profondeur : 148 mm ;

Nombre de rangées horizontales : 4 ;

Nombre de modules 18 mm par rangée : 24 ;

Nombre total de modules de 18 mm : 96 ;

Pas de 9 mm : 48 ;

Puissance dissipée : 87 W ;

Courant assigné d'emploi [In] : 160 A.

Équipements, connectique et matériaux

Équipement fourni : 1 x étiquette d'identification ;

1 x kit de marquage ;

1 x bande d'obturateur ;

1 x bornier ;

Type de rail : DIN ;

Entrée de câble : Câble ou tube ;

Plaques découpées ;

Plaques amovibles ;

Jonction : Oui ;

Compatibilité répartiteur, peigne, JdB : Compatible XE ;

Nombre de borniers : 1 terre (rapide) avec 44 sortants ;

Départs du bornier répartiteur :

• 40 x 6 mm² pour terre ;
• 3 x 25 mm² pour terre ;
• 1 x 50 mm² pour terre ;

Matière du coffret : Partie arrière : techno plastique ;

Face avant : techno plastique ;

Partie arrière : métal ;

Face avant : métal ;

Couleur : Boîtier : blanc (RAL 9016) ;

              Face avant : blanc (RAL 9016).
