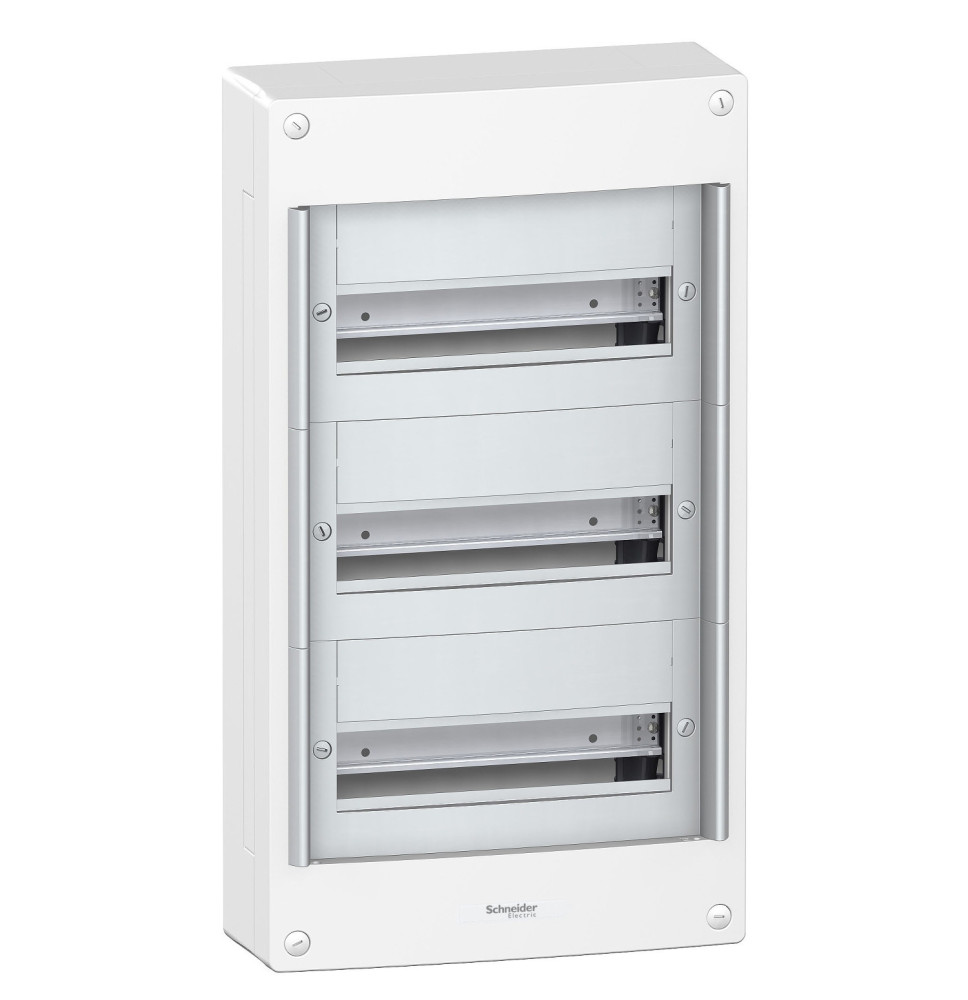

Généralités

Gamme : Pragma ;

Type de produit : Boîtier ;

Type d'extensibilité : Coffret de répartition.

Dimensions et modules

Largeur extérieure : 336 mm ;

Hauteur : 600 mm ;

Profondeur : 123 mm ;

Nombre de modules 18 mm par rangée : 13 ;

Nombre de rangées horizontales : 3 ;

Nombre total de modules 18 mm : 39 ;

Pas : 9 mm.

Installation et équipements

Installation du coffret : En saillie ;

Type de porte : Sans ;

Equipements fournis : 1 étiquette d'identification , 1 kit de marquage , 1 bande d'obturateur , 3 borniers.

Électrique

Classe d'isolation électrique : Classe II ;

Double isolation ;

Courant assigné d'emploi (In) : 90 A ;

Puissance dissipée : 45 W ;

Type de rail : DIN.

Entrée et gestion des câbles

Entrée de câble : Plaques découpées ;

Câble ou tube : Jonction ;

Plaques amovibles ;

Compatibilité : Compatible XE.

Bornier et départs

Nombre de borniers : 1 terre rapide (29 sortants) ;

2 phase/neutre rapides (7 sortants) ;

Départs du bornier répartiteur : 4 x 25 mm² terre ; 25 x 4 mm² terre ; 2 x 35 mm² phase/neutre ; 12 x 16 mm² phase/neutre.

Matériaux et couleur

Partie arrière : Techno plastique ;

Face avant : Techno plastique ;

Couleur : Blanc (RAL 9016).

Environnement et performances

Tenue au feu : Partie arrière 750 °C ; Face avant 750 °C ;

Degré de protection IP : IP30 sans porte , IP40 avec porte ;

Tenue aux chocs IK : IK08 sans porte , IK09 avec porte ;

Catégorie de surtension : II ;

Température de fonctionnement : -25 à 60 °C.

Normes

CEI 60670-1 , CEI 60670-24 , IEC 61439-1 , CEI 61439-3.
