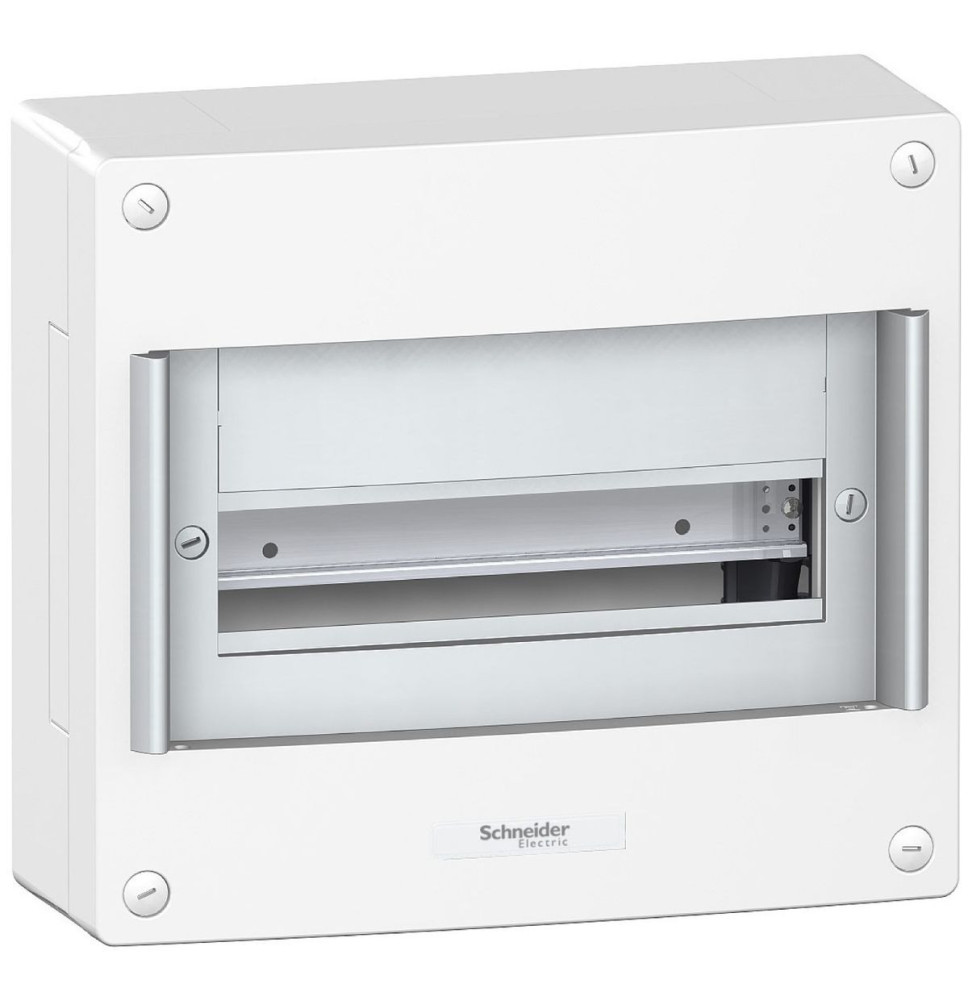

Coffret en saillie - 1 rangée 13 modules Pragma Schneider Electric - PRA13651

Caractéristiques principales

Gamme : Pragma ;

Type de produit : Boîtier ;

Type d’extensibilité : Coffret de répartition ;

Installation : En saillie ;

Classe d’isolation électrique : Classe II, double isolation ;

Type de porte : Sans porte.

Dimensions

Largeur extérieure : 336 mm ;

Hauteur : 300 mm ;

Profondeur : 123 mm.

Capacité

Nombre de modules 18 mm par rangée : 13 ;

Nombre de rangées horizontales : 1 ;

Pas de 9 mm : 26 ;

Nombre total de modules 18 mm : 13.

Équipement fourni

1 étiquette d’identification ;

1 kit de marquage ;

1 bande d’obturateur ;

3 borniers.

Caractéristiques électriques

Courant assigné d’emploi [In] : 63 A ;

Type de rail : DIN ;

Puissance dissipée : 22 W.

Bornier et raccordement

Nombre de borniers : 1 terre (rapide) avec 14 sorties ;

2 phase/neutre (rapide) avec 7 sorties ;

Départs du bornier répartiteur :

3 x 25 mm² pour terre ;

11 x 4 mm² pour terre ;

2 x 35 mm² pour phase/neutre ;

12 x 16 mm² pour phase/neutre.

Entrée et compatibilité

Entrée de câble : plaques découpées pour câble ou tube ;

Jonction avec plaques amovibles ;

Compatible avec répartiteur, peigne et JdB XE.

Matière et couleur

Partie arrière : technoplastique ;

Face avant : technoplastique ;

Couleur boîtier et face avant : blanc (RAL 9016).
