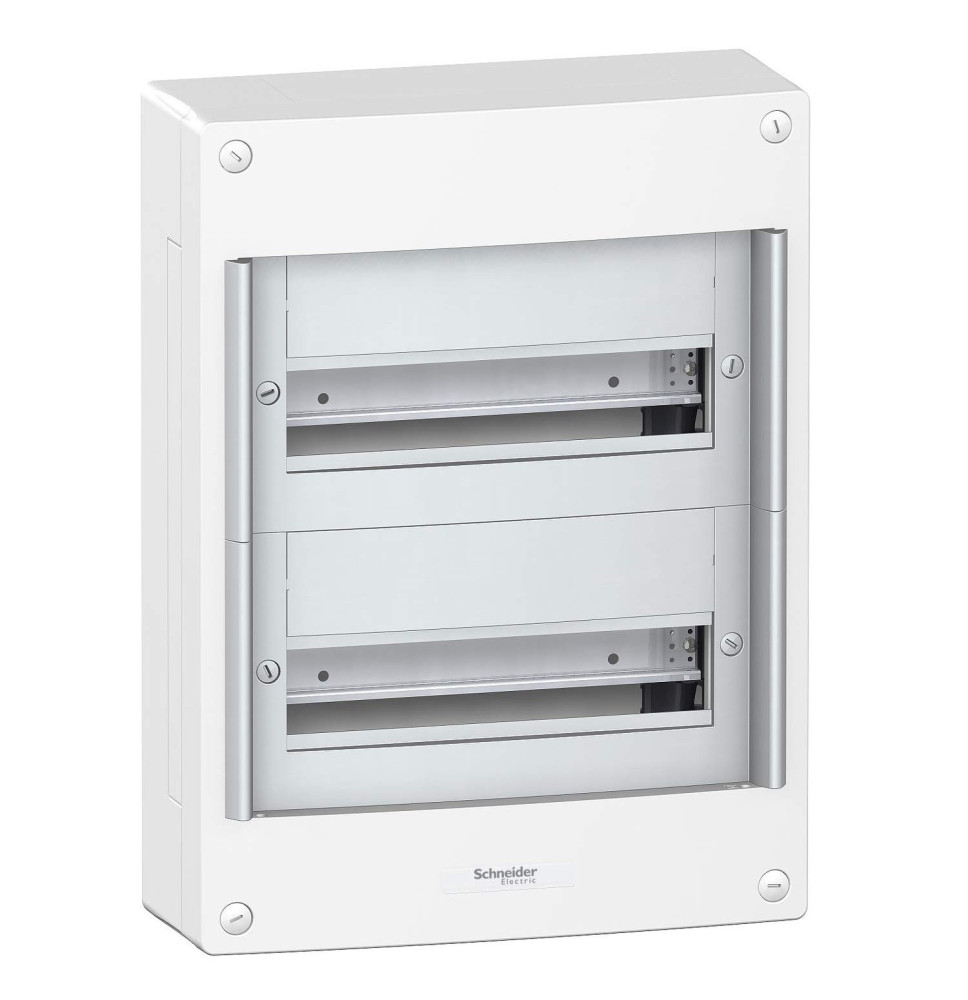

Caractéristiques générales

Gamme : Pragma ;

Type de produit : Boîtier ;

Type d'extensibilité : Coffret de répartition ;

Installation : En saillie ;

Classe d'isolation électrique : Classe II ;

Isolation : Double isolation ;

Type de porte : Sans.

Capacité

Nombre de rangées horizontales : 2 ;

Nombre de modules 18 mm par rangée : 13 ;

Nombre total de modules de 18 mm : 26 ;

Pas de 9 mm : 26.

Dimensions

Largeur extérieure : 336 mm ;

Hauteur : 450 mm ;

Profondeur : 123 mm.

Équipements fournis

1 étiquette d'identification ;

1 kit de marquage ;

1 bande d'obturateur ;

3 borniers.

Caractéristiques électriques

Courant assigné d'emploi [In] : 63 A ;

Puissance dissipée : 40 W ;

Type de rail : DIN ;

Catégorie de surtension : II.

Borniers et répartiteur

Nombre de borniers :

• 2 borniers phase/neutre (rapides) avec 7 sortants chacun ;
• 1 bornier terre (rapide) avec 24 sortants ;

Départs du bornier répartiteur :

• Terre : 3 x 25 mm² ; 21 x 4 mm² ;
• Phase / neutre : 2 x 35 mm² ; 12 x 16 mm² ;

Compatibilité : Répartiteur, peigne et JdB compatibles XE.

Entrée de câble

Plaques découpées ;

Plaques amovibles ;

Câble ou tube ;

Jonction.

Matière et couleur

Matière : Techno plastique (partie arrière et face avant) ;

Couleur : Blanc RAL 9016 (boîtier et face avant).

Environnement et sécurité

Tenue au feu : 750 °C (partie arrière et face avant) ;

Degré de protection : IP30 sans porte ; IP40 avec porte ;

Résistance aux chocs : IK08 sans porte ; IK09 avec porte ;

Température de fonctionnement : -25 à +60 °C ;

Conformité et normes

Normes : CEI 60670-1 ; CEI 60670-24 ; IEC 61439-1 ; CEI 61439-3.
