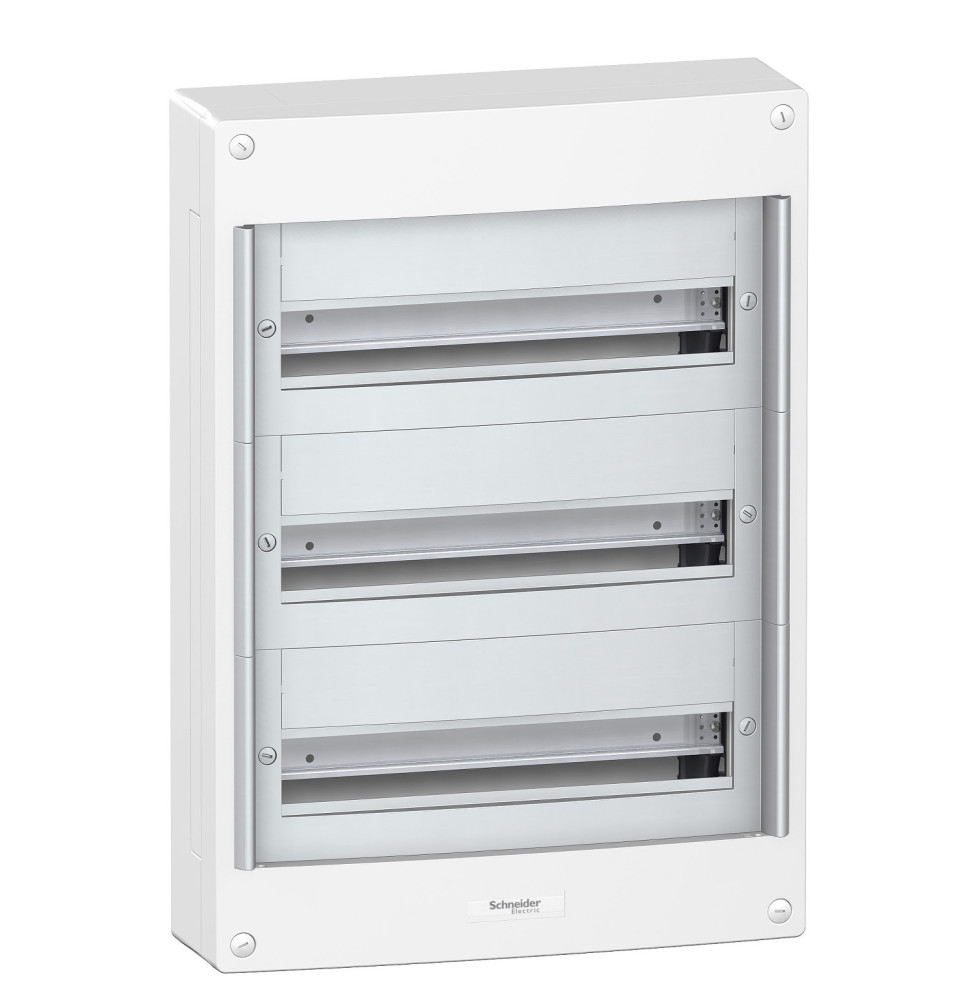

Coffret en saillie - 3 rangées 18 modules Pragma Schneider Electric - PRA13753

Caractéristiques générales

Gamme : Pragma ;

Type de produit ou équipement : Boîtier ;

Type d'extensibilité : Coffret de répartition ;

Classe d'isolation électrique : Classe II ;

Double isolation : Oui ;

Type de porte : Sans ;

Installation du coffret : En saillie ;

Couleur : Boîtier : blanc (RAL 9016) ;

Face avant : blanc (RAL 9016) ;

Matière du coffret : Partie arrière : techno plastique ;

Face avant : techno plastique.

Dimensions et capacité

Largeur : Extérieur : 426 mm ;

Hauteur : 600 mm ;

Profondeur : 125 mm ;

Nombre de modules 18 mm par rangée : 18 ;

Nombre de rangées horizontales : 3 ;

Nombre total de modules 18 mm : 54 ;

Pas de 9 mm : 36 ;

Puissance dissipée en W : 56 W ;

Courant assigné d'emploi [In] : 125 A.

Équipements et connectique

Équipement fourni :

• 1 x étiquette d'identification ;
• 1 x kit de marquage ;
• 1 x bande d'obturateur ;
• 3 x bornier ;

Type de rail : DIN ;

Entrée de câble : Plaques amovibles ;

Jonction : Plaques découpées ;

Compatibilité des répartiteurs, peignes, JdB : Compatible XE ;

Nombre de borniers : 1 terre (rapide) avec 38 sortants ;

2 phase / neutre (rapide) avec 7 sortants ;

Départs du bornier répartiteur :

• 6 x 25 mm² pour terre ;
• 32 x 4 mm² pour terre ;
• 2 x 35 mm² pour phase / neutre ;
• 12 x 16 mm² pour phase / neutre.
