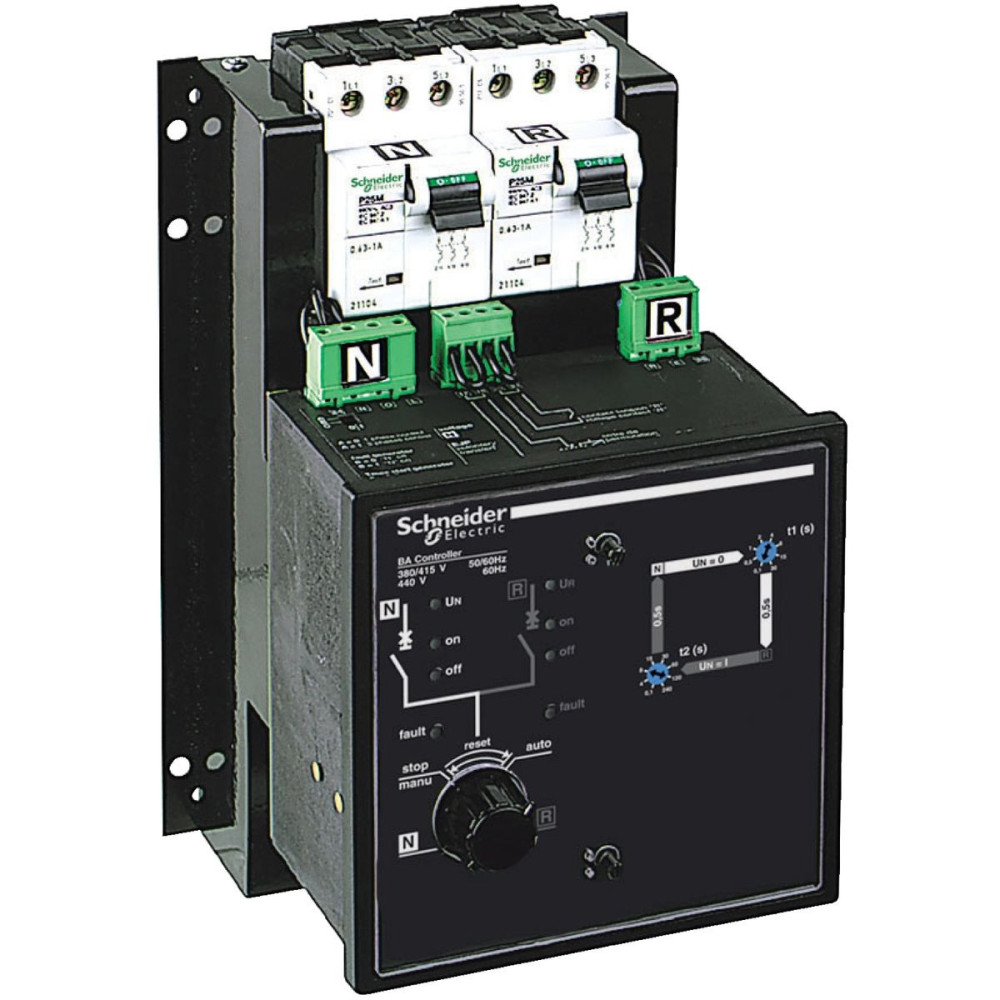

Fonction principale :
Cet équipement sert à assurer le transfert automatique de la source d’alimentation entre deux arrivées électriques :
Source normale (réseau)
Source de remplacement (groupe électrogène)
C’est donc un système d’inverseur de source télécommandé.
Il garantit la continuité de service électrique en cas de coupure de la source principale.
Rôle du contrôleur UA :
Le contrôleur UA pilote automatiquement le basculement :
Surveille la tension de la source normale.
Si une panne est détectée → transfert automatique vers la source de remplacement.
Peut démarrer un groupe électrogène, effectuer du délestage, et reconnecter les circuits non prioritaires.
Permet aussi un fonctionnement manuel ou forcé selon les besoins.
Compatibilité :
Compatible avec les disjoncteurs :
- ComPacT NSX100...630
- ComPacT NS630b...1600
- MasterPact NT et NW
Caractéristiques techniques :
Élément Valeur
Tension d’alimentation 220…240 V AC (50/60 Hz)
Mode opératoire Automatique / Manuel
Courant thermique conventionnel 8 A
Degré de protection IP20 (connecteurs), IP40 (avant), IP30 (côtés)
Norme CEI 947-5-1
Fonction test Bouton test intégré
Poids Environ 4,15 kg
En résumé :
Ce produit Schneider Electric est une solution clé en main pour la gestion automatique de l’alimentation électrique, utilisée dans :
Les installations industrielles
Les bâtiments tertiaires
Les systèmes de secours avec groupe électrogène
Il combine commande, protection et signalisation dans un seul ensemble compact et intelligent.
