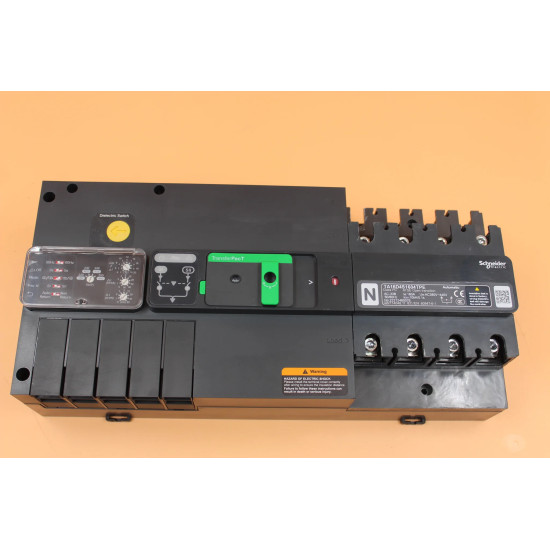

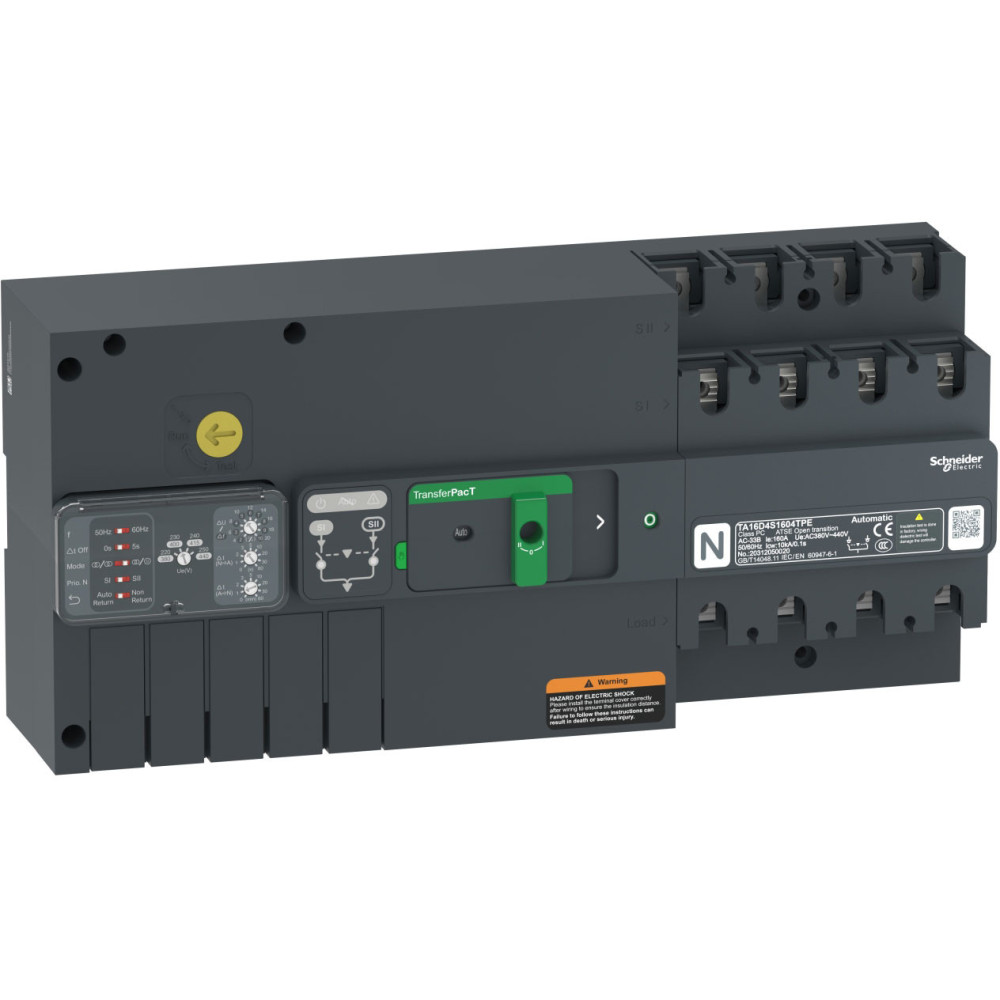

Cet équipement est un Interrupteur de Transfert Automatique de la gamme TransferPacT de Schneider Electric, conçu pour le changement de source d'alimentation sur les réseaux triphasés (4P, 400 V CA, 50/60 Hz). Son courant assigné d'emploi est de 100 A, ce qui correspond également à son courant thermique conventionnel. Il est classé comme un commutateur de Classe PC et convient à la catégorie d'emploi AC-32B. Il assure la coupure pleinement apparente et l'aptitude au sectionnement. L'appareil peut être utilisé en mode Automatique ou Manuel (via bouton rotatif/sélecteur) et offre un interverrouillage mécanique. Il dispose d'une bonne capacité de fermeture en court-circuit (75 kA avec protection amont). Compact (310x147x94 mm), il se monte sur platine ou rail DIN.
Gamme : TransferPacT ; Type d'équipement : Interrupteur de transfert automatique ; Application : Changement de source d'alimentation ; Pôles : 4P ; Type de réseau : CA ; Fréquence : 50/60 Hz.
Caractéristiques Électriques et de Commutation
Courant Assigné d'Emploi ([Ie]) : 100 A ; Courant Thermique Conventionnel ([Ith]) : 100 A à 60 °C ; Tension Assignée d'Emploi ([Ue]) : 400 V CA 50/60 Hz ; Tension Assignée d'Isolement ([Ui]) : Interrupteur : 800 V ; Contrôleur : 500 V ; Pouvoir Assigné de Fermeture en Court-Circuit ([Icm]) : 15 kA (sectionneur seul) ; 75 kA (avec disjoncteur amont) ; Courant Assigné de Courte Durée Admissible ([Icw]) : 5 kA pendant 0,1 s ; Classe de Permutateur : PC ; Catégorie d'Emploi : AC-32B ; Coupure Apparente : Oui ; Aptitude au Sectionnement : Oui ; Interverrouillage Mécanique : Oui.
Installation et Fonctionnement
Mode d'Installation : Fixe ; Support de Montage : Platine ou Rail DIN ; Raccordement Amont/Aval : Vissé ; Type de Commande : Bouton rotatif ou Sélecteur ; Mode Opératoire : Automatique et Manuel ; Positions de Contact : 3 ; Contacts de Signalisation : 1 NO + 2 NF ou 1 NF + 2 NO ou 2 NO ; Durée de Vie Mécanique : 8000 cycles ; Options de Verrouillage : Cadenas en position OFF.
Dimensions et Environnement
Hauteur : 147 mm ; Largeur : 310 mm ; Profondeur : 94 mm ; Poids Net : 3,4 kg ; Normes : CEI 60947-6-1 ; Certifications : CE, CB, CCC ; Degré de Protection IP (Face avant) : IP40 (mode auto) ; IP20 (mode manuel) ; Température de Fonctionnement : -25 à 70 °C ; Degré de Pollution : 3.
Ce TA10D4L0634TPE est un commutateur de transfert d'alimentation de basse tension utilisé dans les bâtiments industriels et commerciaux, data centers, les établissements de santé et l'industrie du transport. La tension assignée d'emploi (Ue) est 400VAC@50/60 Hz. Cette source de changement est la catégorie d'utilisation AC-33B. Le courant nominal (Ie) peut...
- Transfert rapide en moins de 500ms, temps de coupure réduit
- Niveau de cybersécurité SL1 selon CEI 62443-4-2 (TBC), surveillance sécurisée
- Plusieurs modules fonctionnels, mise à niveau facile avec des fonctionnalités numériques
- Économie d'espace grâce à une conception compacte
- Large plage de réglages de seuil
- Catégorie d'utilisation élevée...
Cet équipement est un inverseur de transfert automatique de la gamme TransferPacT de Schneider Electric, spécifiquement conçu pour le changement de source d'alimentation sur les réseaux de courant alternatif. Il gère un courant assigné d'emploi de 80 ampères (le courant thermique conventionnel est également de 80 A) sur quatre pôles à 400 volts. Classé PC...
Plaque de système de contrôle ACP + Contrôleur UA
Référence : Accessoire pour disjoncteurs Schneider Electric ComPacT NS / NSX / MasterPact NT / NW
Cet équipement sert à assurer le transfert automatique de la source d’alimentation entre deux arrivées électriques :
Source normale (réseau)
Source de remplacement (groupe électrogène)
C’est donc un système...
Veuillez noter que les travaux électrotechniques ne peuvent être effectués que par des électriciens qualifiés ou sous leur supervision. Respectez les normes et réglementations d'installation électrique spécifiques à votre pays et demandez conseil à un électricien local. De plus, respectez les consignes de sécurité et les réglementations les plus récentes...
Principales
- Gamme de produit: TransferPacT
- Type de produit ou équipement: Interrupteur de transfert automatique
- Application de l'appareil: Changement de source d'alimentation
- Description des pôles: 4P
- Type de réseau: CA
- Fréquence du réseau: 50/60 Hz
- Raccordement aval: Vissé
- Mode d'installation: Fixe
- Raccordement amont: Vissé
- Coupure...
Cet équipement est un inverseur de transfert automatique de la gamme TransferPacT de Schneider Electric, conçu pour assurer le changement de source d'alimentation. Il s'agit d'un modèle bipolaire (2P), adapté à des réseaux de courant alternatif de 230 volts et de fréquence 50/60 Hz. Son courant assigné d'emploi et courant thermique conventionnel sont...
Cet équipement est un inverseur de sources automatique de la gamme TransferPacT de Schneider Electric, spécifiquement conçu pour le changement de source d'alimentation sur les réseaux de courant alternatif. Il s'agit d'un modèle 2 Pôles destiné à des applications à 230 V CA, avec un courant assigné d'emploi et un courant thermique de 63 A. L'appareil est...
Ce TA16D4S1604TPE est un commutateur de transfert d'alimentation basse tension utilisé dans les bâtiments industriels et commerciaux, data centers, les établissements de santé et l'industrie du transport. La tension assignée d'emploi (Ue) est 400VAC@50/60 Hz. Cette source de changement est la catégorie d'utilisation AC-33B. Le courant nominal peut être...
- Transfert rapide en moins de 500ms, temps de coupure réduit
- Niveau de cybersécurité SL1 selon CEI 62443-4-2 (TBC), surveillance sécurisée
- Plusieurs modules fonctionnels, mise à niveau facile avec des fonctionnalités numériques
- Économie d'espace grâce à une conception compacte
- Large plage de réglages de seuil
- Catégorie d'utilisation élevée...
Cet inverseur de sources basse tension est utilisé dans les bâtiments industriels et commerciaux, les centres de données, les établissements de santé et l'industrie des transports. La tension de fonctionnement nominale (Ue) est de 400V CA à 50/60Hz. Sa catégorie d’utilisation est AC-33B. Le courant nominal (Ie) peut être chargé à 125A (Ie) à 60 ℃, avec un...
Cet inverseur de sources basse tension est utilisé dans les bâtiments industriels et commerciaux, les centres de données, les établissements de santé et l'industrie des transports. La tension de fonctionnement nominale (Ue) est de 220V CA à 50/60Hz. Sa catégorie d’utilisation est AC-33B. Le courant nominal (Ie) peut être chargé à 50A (Ie) à 60 ℃, avec un...
Ce TA10D4L1004TPE est un commutateur de transfert d'alimentation de basse tension utilisé dans les bâtiments industriels et commerciaux, data centers, les établissements de santé et l'industrie du transport. La tension assignée d'emploi (Ue) est 400VAC@50/60 Hz. Cette source de changement est la catégorie d'utilisation AC-33B. Le courant nominal (Ie) peut...
- Transfert rapide en moins de 500ms, temps de coupure réduit
- Niveau de cybersécurité SL1 selon CEI 62443-4-2 (TBC), surveillance sécurisée
- Plusieurs modules fonctionnels, mise à niveau facile avec des fonctionnalités numériques
- Économie d'espace grâce à une conception compacte
- Large plage de réglages de seuil
- Catégorie d'utilisation élevée...
Cet équipement est un inverseur de transfert automatique de la gamme TransferPacT de Schneider Electric, conçu pour le changement de source d'alimentation sur les réseaux de courant alternatif. Il s'agit d'un modèle 4 Pôles destiné à des applications à 400 V CA, avec un courant assigné d'emploi et un courant thermique de 100 A. L'appareil est classé PC et...
Cet équipement est un inverseur de transfert automatique de la gamme TransferPacT de Schneider Electric, destiné au changement de source d'alimentation. Il s'agit d'un modèle bipolaire (2P), conçu pour des réseaux de courant alternatif de 230 volts et de fréquence 50/60 Hz. Son courant assigné d'emploi et courant thermique conventionnel sont de 32...
1 299 000 F CFATTC
1 299 000 F CFAHT
En stock. Livré sous 24 à 72H
Cet équipement est un Interrupteur de Transfert Automatique de la gamme TransferPacT de Schneider Electric, conçu pour le changement de source d'alimentation sur les réseaux triphasés (4P, 400 V CA, 50/60 Hz). Son courant assigné d'emploi est de 100 A, ce qui correspond également à son courant thermique conventionnel. Il est classé comme un commutateur de Classe PC et convient à la catégorie d'emploi AC-32B. Il assure la coupure pleinement apparente et l'aptitude au sectionnement. L'appareil peut être utilisé en mode Automatique ou Manuel (via bouton rotatif/sélecteur) et offre un interverrouillage mécanique. Il dispose d'une bonne capacité de fermeture en court-circuit (75 kA avec protection amont). Compact (310x147x94 mm), il se monte sur platine ou rail DIN.
