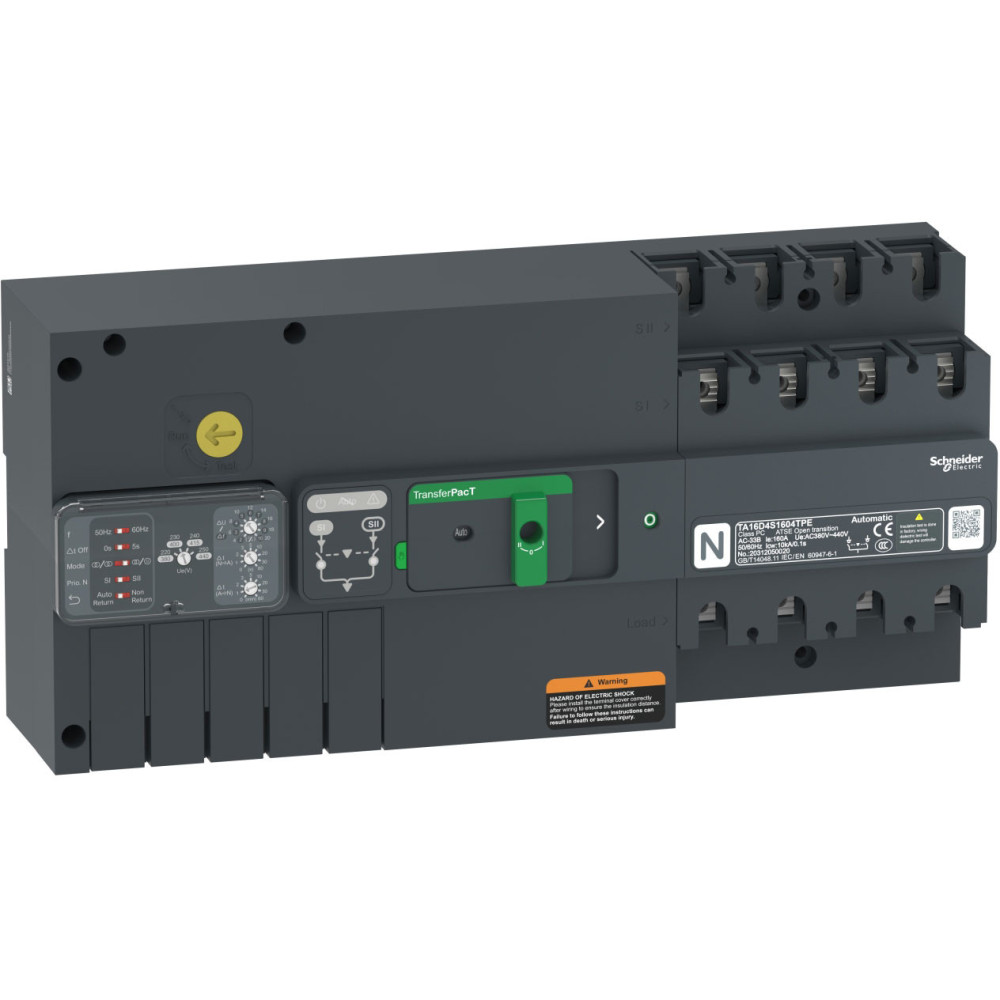

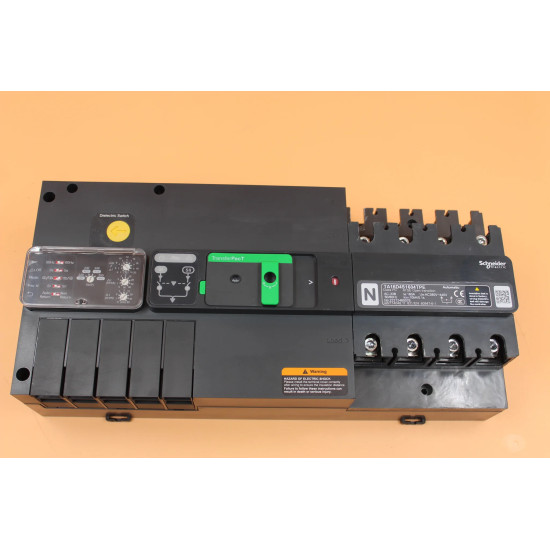

Cet équipement est un inverseur de transfert automatique de la gamme TransferPacT de Schneider Electric, spécifiquement conçu pour le changement de source d'alimentation sur les réseaux de courant alternatif. Il gère un courant assigné d'emploi de 80 ampères (le courant thermique conventionnel est également de 80 A) sur quatre pôles à 400 volts. Classé PC et de catégorie d'emploi AC-32B, il garantit la coupure pleinement apparente et l'aptitude au sectionnement. L'appareil est utilisable en modes automatique et manuel grâce à un bouton rotatif ou un sélecteur. Il offre un interverrouillage mécanique et une protection par cadenas en position OFF. Le montage est fixe, soit sur platine, soit sur rail DIN, avec des raccordements vissés. Malgré sa puissance.
Gamme : TransferPacT ; Type d'équipement : Interrupteur de transfert automatique ; Application : Changement de source d'alimentation ; Pôles : 4P ; Type de réseau : CA ; Fréquence : 50/60 Hz.
Caractéristiques Électriques et de Commutation
Courant Assigné d'Emploi ([Ie]) : 80 A ; Courant Thermique Conventionnel ([Ith]) : 80 A à 60 °C ; Tension Assignée d'Emploi ([Ue]) : 400 V CA 50/60 Hz ; Tension Assignée d'Isolement ([Ui]) : Interrupteur : 800 V ; Contrôleur : 500 V ; Pouvoir Assigné de Fermeture en Court-Circuit ([Icm]) : 15 kA (sectionneur seul 400 V CA à 50 Hz) ; 75 kA (avec disjoncteur amont 400 V CA à 50 Hz) ; Courant Assigné de Courte Durée Admissible ([Icw]) : 5 kA pendant 0,1 s ; Classe de Permutateur : PC ; Catégorie d'Emploi : AC-32B ; Coupure Apparente : Oui ; Aptitude au Sectionnement : Oui ; Interverrouillage Mécanique : Avec interverrouillage mécanique.
Installation et Fonctionnement
Mode d'Installation : Fixe ; Support de Montage : Platine ou Rail DIN ; Raccordement Amont/Aval : Vissé ; Type de Commande : Bouton rotatif ou Sélecteur ; Mode Opératoire : Automatique et Manuel ; Nombre de positions de contact : 3 ; Composition de contacts de signalisation : 1 NO + 2 NF ; 1 NF + 2 NO ; 2 NO ; Durée de Vie Mécanique : 8000 cycle ; "Pas" de raccordement : 18 mm ; Options de Verrouillage : Cadenas en position OFF.
Dimensions et Environnement
Hauteur : 147 mm ; Largeur : 310 mm ; Profondeur : 94 mm ; Poids Net : 3,4 kg ; Normes : CEI 60947-6-1 ; Certifications du produit : CE, CB, CCC ; Degré de protection IP : Face avant : IP40 mode auto ; À l’intérieur du boîtier : IP20 mode manuel ; Température de Fonctionnement : -25 à 70 °C ; Température de Stockage : -40 à 85 °C ; Degré de pollution : 3.
