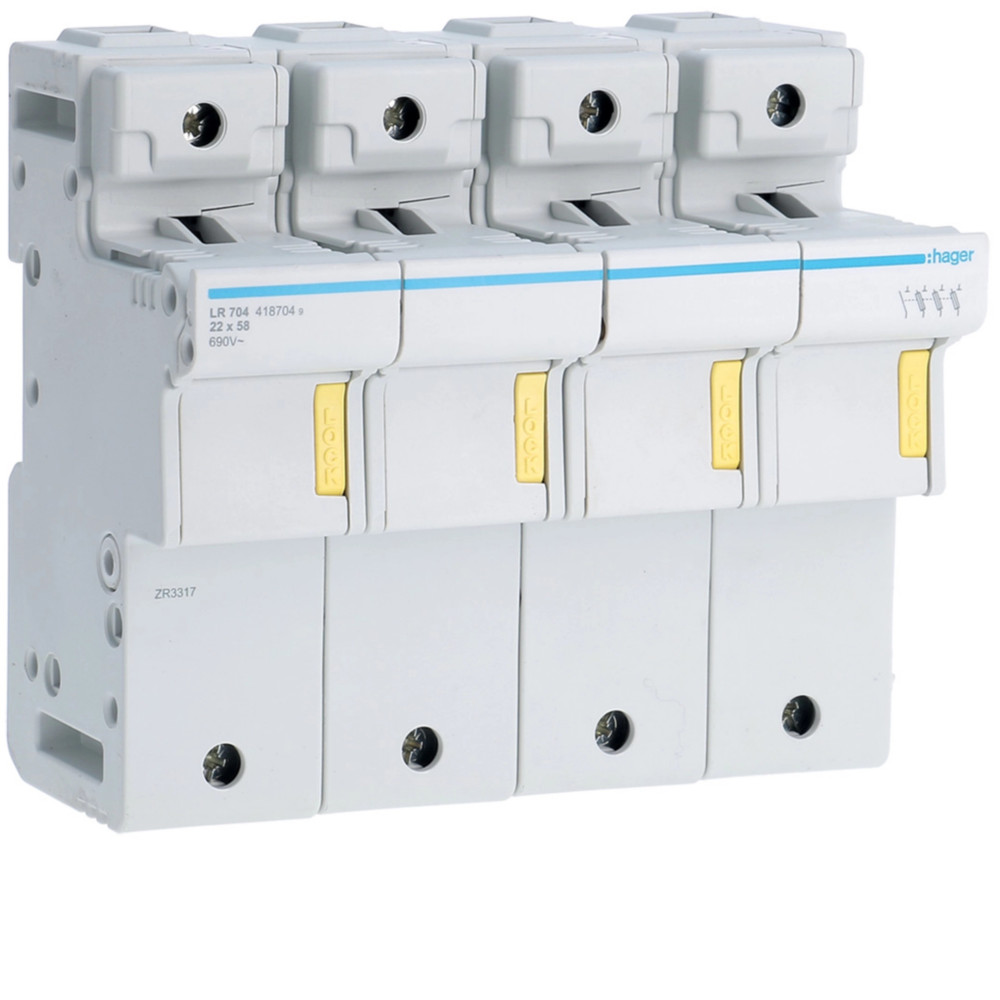

Porte-fusible sectionnable type L58 ​​3P+N 125A 690V - Hager - LR704

Dimensions

- Hauteur: 125 mm

- Largeur: 140 mm

- Profondeur: 96 mm

Architecture

- Nombre de poteaux: 4

courant électrique

- Courant nominal nominal: 125 A

- Courant nominal de la cartouche fusible: 25 A, 20 A, 16 A, 32 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A

Capacité

- Nombre de modules: 8

Réservé à un usage interne

- Nombre de semi-modules de 17,5 mm: 16

Conditions d'utilisation

- Température de fonctionnement: -5 à 40 °C

Installation, assemblage

- Couple de serrage nominal: 4 - 4 Nm

- Assemblage dans: Profilé DIN

Pouvoir

- Puissance totale dissipée en conditions de courant nominal: 42 W

Souche

- Tension d'isolation nominale Ui: 690 V

-Résistance à la tension de crête nominale (Uimp): 8 kV

- Type d'alimentation en tension: AC

- Catégorie de surtension selon IEC60947-1: 3

Sécurité

- Indice de protection IP: IP20

Connexion

- Entrée et sortie transversales avec vis, pour conducteurs flexibles: 2,5 - 35 mm²

- Entrée et sortie transversales avec vis, pour conducteurs rigides: 2,5 - 50 mm²

Fusible

- Taille du fusible AT: 22 x 58

Couverture, porte

- Verrouillable: Non
