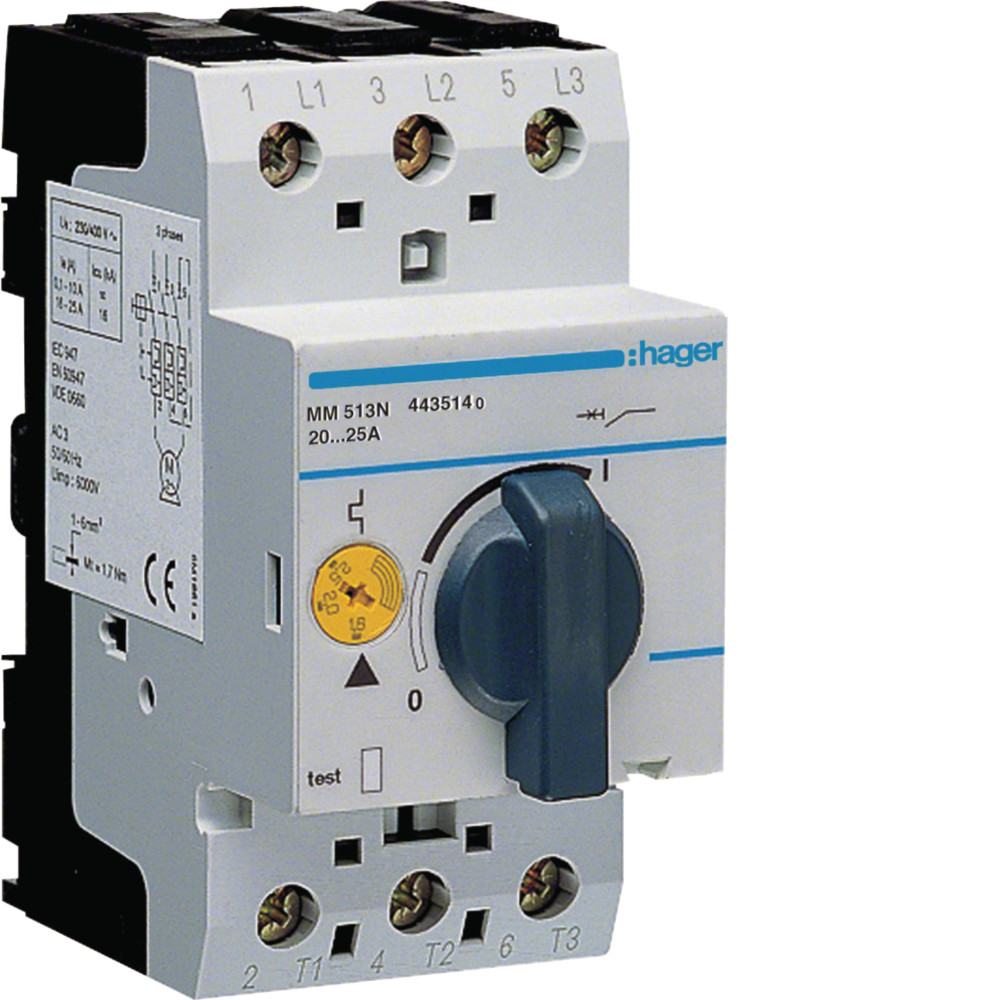

Le disjoncteur moteur Hager MM513N est un dispositif magnétothermique tripolaire (3P) destiné à la protection et à la commande directe des moteurs électriques dans les environnements industriels et tertiaires. Il regroupe les fonctions de disjoncteur, de relais thermique et de commande manuelle dans un format compact, facilitant l’intégration dans les tableaux de distribution.
Ce modèle dispose d’une plage de réglage thermique de 20 à 25 ampères, permettant une protection précise des moteurs de puissance moyenne. Le déclencheur thermique protège contre les surcharges prolongées, tandis que le déclencheur magnétique assure une coupure instantanée en cas de court-circuit, avec un seuil de déclenchement compris entre 12,4 et 18,6 fois l’intensité nominale.
Le MM513N est conforme aux normes IEC 60947-2 et IEC 60947-4-1, garantissant une protection fiable et une compatibilité avec les exigences industrielles. Il est conçu pour des moteurs jusqu’à 12,5 kW sous 415 V AC3, ce qui le rend adapté aux applications telles que les pompes, ventilateurs, compresseurs et convoyeurs.
La tension assignée d’emploi (Ue) est de 690 V AC, avec une fréquence de fonctionnement de 50/60 Hz. Le pouvoir de coupure ultime (Icu) atteint 50 kA sous 400 V, assurant une excellente tenue aux défauts sévères. Le pouvoir de coupure de service (Ics) est de 75 % de Icu, garantissant une continuité de service même après un défaut.
Le boîtier est compact, avec une largeur de 2,5 modules DIN, et se monte facilement sur rail DIN symétrique. Il est équipé d’une poignée rotative courte pour une commande manuelle intuitive. Les bornes de raccordement sont conçues pour accueillir des câbles rigides ou souples, avec une capacité de serrage fiable et une identification claire des pôles.
Ce modèle peut être complété par des accessoires optionnels, tels que :
• Contacts auxiliaires (face avant ou latéraux)
• Déclencheurs à émission ou à manque de tension
• Boutons d’arrêt d’urgence
• Coffrets de protection IP55
En résumé, le Hager MM513N est un disjoncteur moteur magnétothermique robuste et précis, conçu pour protéger efficacement les moteurs électriques contre les surcharges et les courts-circuits. Sa compacité, sa conformité aux normes et sa facilité d’intégration en font un choix idéal pour les installations industrielles exigeantes.
