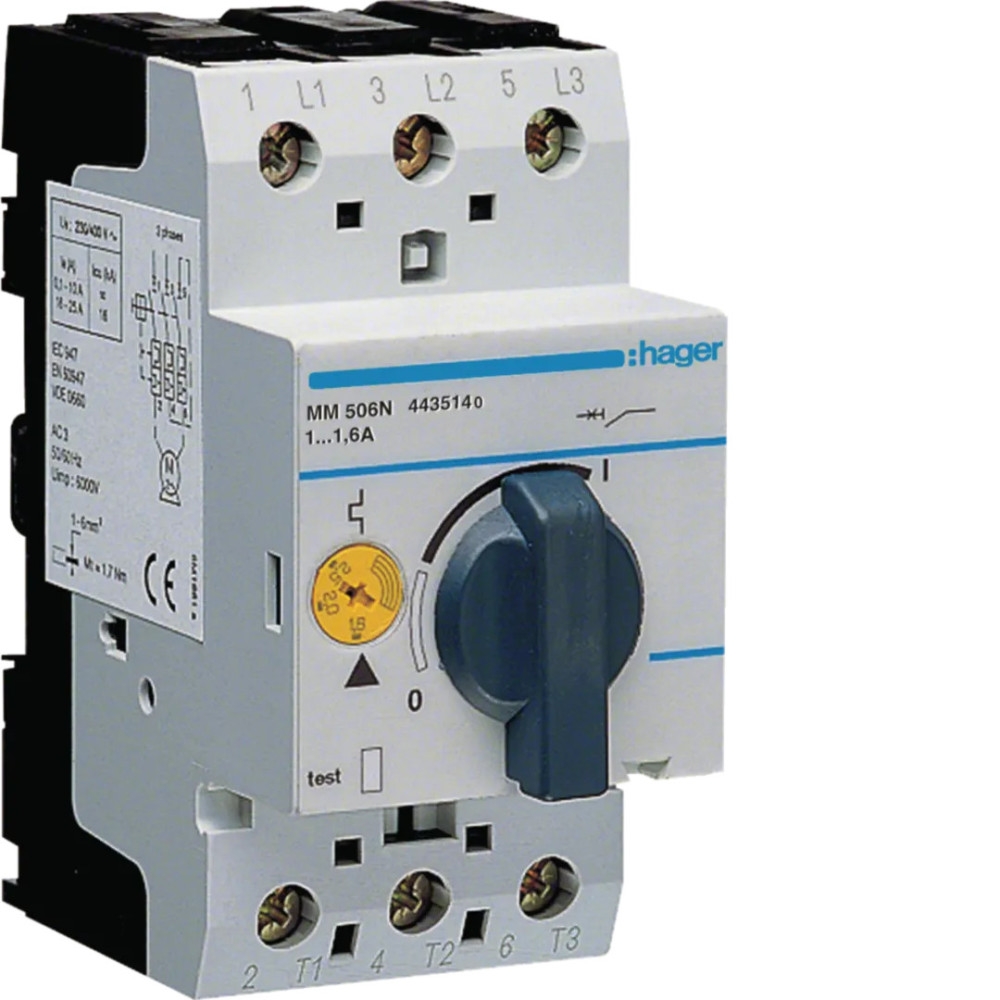

Le disjoncteur moteur Hager MM506N est un dispositif magnétothermique tripolaire (3P) destiné à la protection et à la commande directe de moteurs électriques dans les environnements industriels et tertiaires. Il regroupe les fonctions de disjoncteur, de relais thermique et de commande manuelle dans un format compact, facilitant l’intégration dans les tableaux de distribution.
Ce modèle dispose d’une plage de réglage thermique de 1 à 1,6 ampère, permettant une protection précise des moteurs de faible puissance. Le déclencheur thermique protège contre les surcharges prolongées, tandis que le déclencheur magnétique assure une coupure instantanée en cas de court-circuit. Il est conçu pour des moteurs jusqu’à 0,25 à 0,55 kW sous 230/400 V AC3, ce qui le rend adapté aux petits ventilateurs, pompes, convoyeurs ou machines-outils.
Le MM506N est conforme à la norme IEC 947, garantissant une sécurité optimale et une compatibilité avec les exigences industrielles. Il offre une tension assignée d’emploi (Ue) de 690 V AC, une tension d’isolement (Ui) de 690 V, et une tenue aux impulsions (Uimp) de 6 kV. Il fonctionne à une fréquence de 50/60 Hz, avec une détection d’absence de phase intégrée pour renforcer la protection moteur.
Le boîtier est compact, avec une largeur de 2,5 modules DIN, et se monte facilement sur rail DIN symétrique. Il est équipé d’une poignée rotative courte pour une commande manuelle intuitive. Les bornes de raccordement sont conçues pour accueillir des câbles rigides ou souples, avec un serrage sécurisé et une identification claire des pôles.
Ce modèle peut être complété par des accessoires optionnels, tels que :
• Contacts auxiliaires (latéraux ou frontaux)
• Déclencheurs à émission ou à manque de tension
• Coffrets de protection IP41/IP55
• Boutons d’arrêt d’urgence
En résumé, le Hager MM506N est un disjoncteur moteur magnétothermique compact et fiable, conçu pour protéger efficacement les moteurs de faible puissance contre les surcharges et les courts-circuits. Sa robustesse, sa conformité aux normes et sa facilité d’intégration en font un choix idéal pour les installations industrielles et tertiaires.
