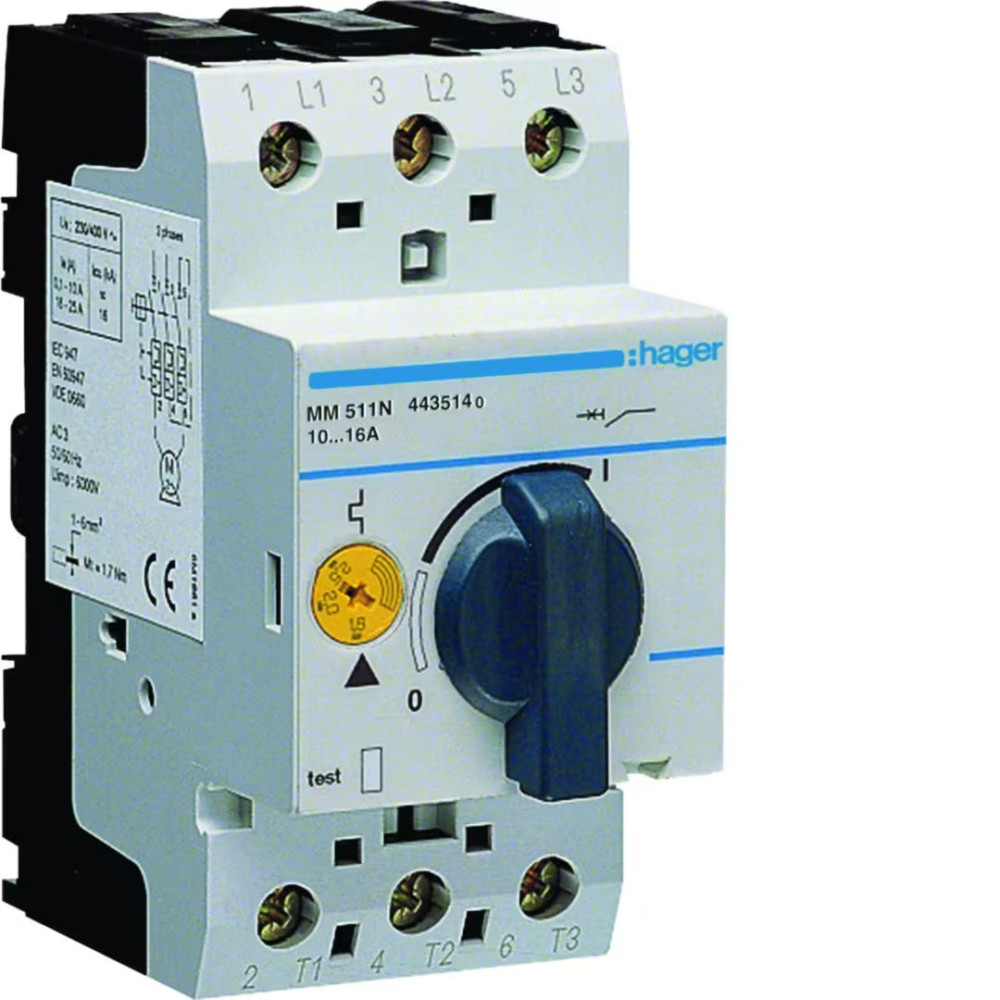

Le disjoncteur moteur Hager MM511N est un dispositif magnétothermique tripolaire (3P) destiné à la protection et à la commande directe de moteurs électriques dans les environnements industriels et tertiaires. Il regroupe les fonctions de disjoncteur, de relais thermique et de commande manuelle dans un format compact, facilitant l’intégration dans les tableaux de distribution.
Ce modèle dispose d’une plage de réglage thermique de 10 à 16 ampères, permettant une protection précise des moteurs de puissance moyenne. Le déclencheur thermique protège contre les surcharges prolongées, tandis que le déclencheur magnétique intégré assure une coupure instantanée en cas de court-circuit, avec un seuil de déclenchement compris entre 12,4 et 18,6 fois l’intensité nominale.
Le MM511N est conçu pour des moteurs jusqu’à 7,5 kW sous 400 V AC3, ce qui le rend adapté aux applications telles que les pompes, ventilateurs, compresseurs et convoyeurs. Il est conforme aux normes IEC 60947-2 et IEC 60947-4-1, garantissant une sécurité optimale et une compatibilité avec les exigences industrielles.
La tension assignée d’emploi (Ue) est de 230 à 690 V AC, avec une tension d’isolement (Ui) de 690 V, et une tenue aux impulsions (Uimp) de 6 kV. Il fonctionne à une fréquence de 50/60 Hz, avec une détection d’absence de phase intégrée pour renforcer la protection moteur.
Le boîtier est compact, avec une largeur de 2,5 modules DIN, et se monte facilement sur rail DIN symétrique. Il est équipé d’une poignée rotative courte pour une commande manuelle intuitive. Les bornes de raccordement sont conçues pour accueillir des câbles rigides ou souples, avec un serrage sécurisé et une identification claire des pôles.
Ce modèle peut être complété par des accessoires optionnels, tels que :
• Contacts auxiliaires (latéraux ou frontaux)
• Déclencheurs à émission ou à manque de tension
• Coffrets de protection IP41/IP55
• Boutons d’arrêt d’urgence
En résumé, le Hager MM511N est un disjoncteur moteur magnétothermique robuste et précis, conçu pour protéger efficacement les moteurs électriques contre les surcharges et les courts-circuits. Sa compacité, sa conformité aux normes et sa facilité d’intégration en font un choix idéal pour les installations industrielles exigeantes.
