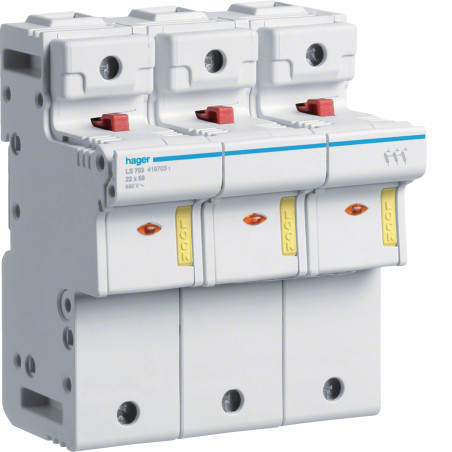

Coupe circuit 3P 125A 690V L58 accessoriable 6 modules - Hager - LS703

Coupe Circuit Sectionnel Triphasé Haute Capacité (L58)

Solution de Sectionnement Modulaire 3 Pôles, 125A/690V pour Installations Critiques

Pourquoi choisir ce produit ?

Ce coupe-circuit sectionnel triphasé (3P) est conçu spécifiquement pour répondre aux exigences des installations électriques de haute densité nécessitant une protection robuste et un sectionnement fiable. Avec une capacité nominale de 125A et une tension d'isolement assignée impressionnante de 690V, cet appareil est l'élément essentiel pour la sécurité des équipements industriels et tertiaires complexes. Sa conception modulaire de 6 unités facilite une intégration parfaite sur rail DIN, tout en offrant une large accessoirisation et une adaptabilité à des cartouches fusibles allant de 16A à 125A. Il garantit une maintenance sûre et une performance durable sous des conditions opérationnelles rigoureuses.

Points Forts

• Gestion de Puissance Supérieure : Capacité nominale de 125A avec une tension d'isolement de 690V AC, adapté aux systèmes électriques exigeants de Catégorie de surtension 3.
• Polyvalence du Calibrage : Prise en charge d'une large plage de courants de cartouches fusibles, permettant une protection optimisée et personnalisée de 16 A à 125 A.
• Installation Sécurisée et Robuste : Bornes à vis conçues pour accepter des sections de câble rigide jusqu'à 50 mm² (souple jusqu'à 35 mm²), avec un couple de serrage optimal de 4 Nm garantissant une connexion électrique stable.
• Conception Modulaire Standard : Format compact de 6 modules DIN (12 demi-modules) facilitant l'intégration dans les tableaux existants sans nécessiter d'espace excessif.
• Durabilité Opérationnelle : Résistance à une tension assignée de tenue aux chocs de 8 kV et une plage de température de service allant de -5 °C à 40 °C.

Spécifications Techniques

Cet appareil est un coupe-circuit triphasé (3P) destiné à une utilisation interne, montable sur rail DIN standard. Il est dimensionné pour un courant assigné nominal de 125 A, supportant une tension assignée d'isolement de 690 V en courant alternatif (AC). Sa capacité à absorber les pics est attestée par une tension assignée de tenue aux chocs de 8 kV. Concernant le raccordement, le dispositif utilise des bornes amont et aval à vis permettant l'insertion de câbles rigides d'une section allant de 2,5 à 50 mm², ou de câbles souples de 2,5 à 35 mm², nécessitant un couple de serrage précis de 4 Nm. L'intégration se fait sous un format de 6 modules (soit 12 demi-modules de 17,5 mm), avec des dimensions de 125 mm de hauteur, 105 mm de largeur et 96 mm de profondeur. La protection contre l'intrusion est de classe IP20, et sa puissance dissipée totale sous courant nominal est de 38,50 W, assurant une performance efficace dans une plage de température de service allant de -5 °C à 40 °C.
