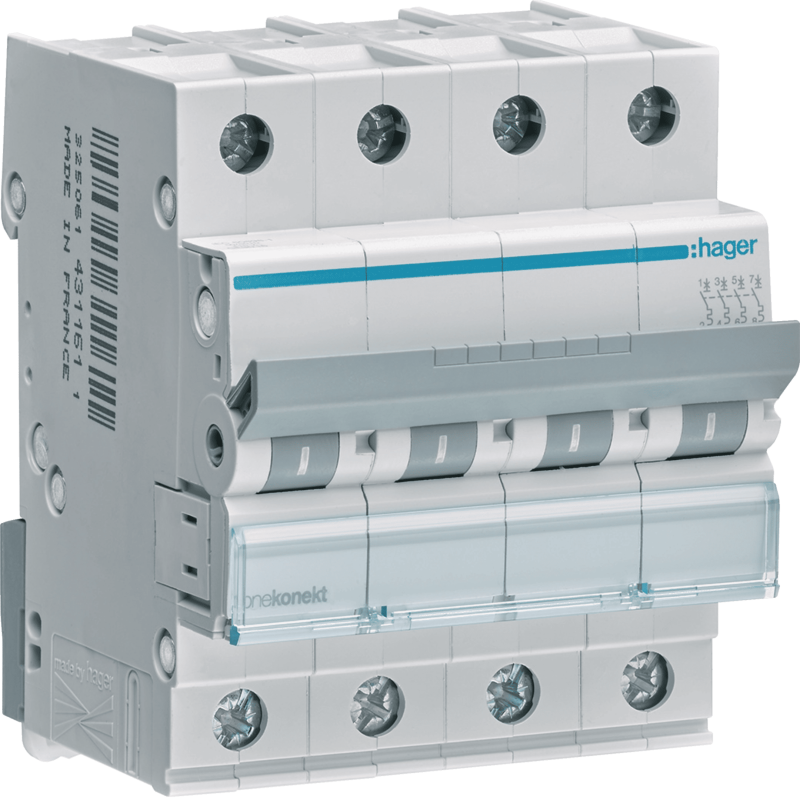

Disjoncteur Modulaire HAGER MCN463A – 63A, 4 Pôles, 6kA

Protection Avancée et Sécurité Optimale pour les Réseaux Triphasés Exigeants

Pourquoi choisir ce produit ?

Le disjoncteur modulaire MCN463A de HAGER est spécifiquement conçu pour les applications industrielles et tertiaires nécessitant une protection haute performance des circuits triphasés. Son architecture quadri-polaire (4P) assure une coupure simultanée et fiable, essentielle pour la sécurité des installations complexes. Avec un haut pouvoir de coupure nominal (Icn) de 6 kA et une courbe de déclenchement de type C, ce disjoncteur garantit une protection sélective et rapide contre les surcharges thermiques et les courts-circuits magnétiques, même dans des environnements où l'énergie de défaut est significative. Il représente un investissement dans la conformité (EN 60898-1) et la durabilité opérationnelle.

Points Forts

• Gestion des Défauts Élevée : Offre un pouvoir de coupure assigné de 6 kA sous 400V AC, avec une capacité ultime (Icu) atteignant 10 kA, assurant une robustesse maximale face aux courts-circuits sévères.
• Architecture Quadri-polaire (4P) : Fournit une isolation complète et une sécurité accrue pour les systèmes triphasés, protégeant toutes les lignes actives, y compris le neutre.
• Courbe de Déclenchement Type C : Optimisée pour les charges résistives ou les équipements avec des courants d'appel modérés, avec un seuil magnétique précis entre 5 et 10 fois le courant nominal (In).
• Installation Simplifiée : Doté de bornes alignées et de raccordement biconnect, il permet un câblage rapide et sécurisé, acceptant des conducteurs rigides jusqu'à 35 mm².
• Excellente Longévité : Sa conception assure une endurance mécanique de 20 000 manœuvres et électrique de 4 000 cycles, minimisant la maintenance sur le cycle de vie du produit.

Spécifications Techniques

Ce disjoncteur HAGER de référence MCN463A est calibré pour un courant assigné In de 63 A. Il fonctionne sous une tension assignée d'emploi (Ue) de 230/400 V AC à une fréquence de 50/60 Hz. Le pouvoir de coupure assigné (Icn) est de 6 kA sous 400V selon IEC 60898-1, et le pouvoir de coupure ultime (Icu) sous 400V atteint 10 kA selon IEC 60947-2, plaçant l'appareil en classe de limitation d'énergie I²t niveau 3. L'isolation est garantie avec une tension assignée d'isolement de 500 V et une tenue aux chocs de 4000 V. Les seuils de déclenchement sont définis magnétiquement entre 5 et 10 In en alternatif, et thermiquement entre 1,13 et 1,45 In. L'intégration dans le tableau est standard (4 modules), avec des dimensions de 70 mm en profondeur, 83 mm en hauteur et 70 mm en largeur. Le raccordement s'effectue via des bornes à vis avec un couple de serrage recommandé de 2,8 Nm, acceptant jusqu'à 35 mm² en câble rigide. Conçu pour résister à des conditions opérationnelles strictes, il est classé IP20 et supporte une température de service allant de -25 °C à 70 °C. La puissance dissipée totale sous courant nominal est de 25,6 W.
