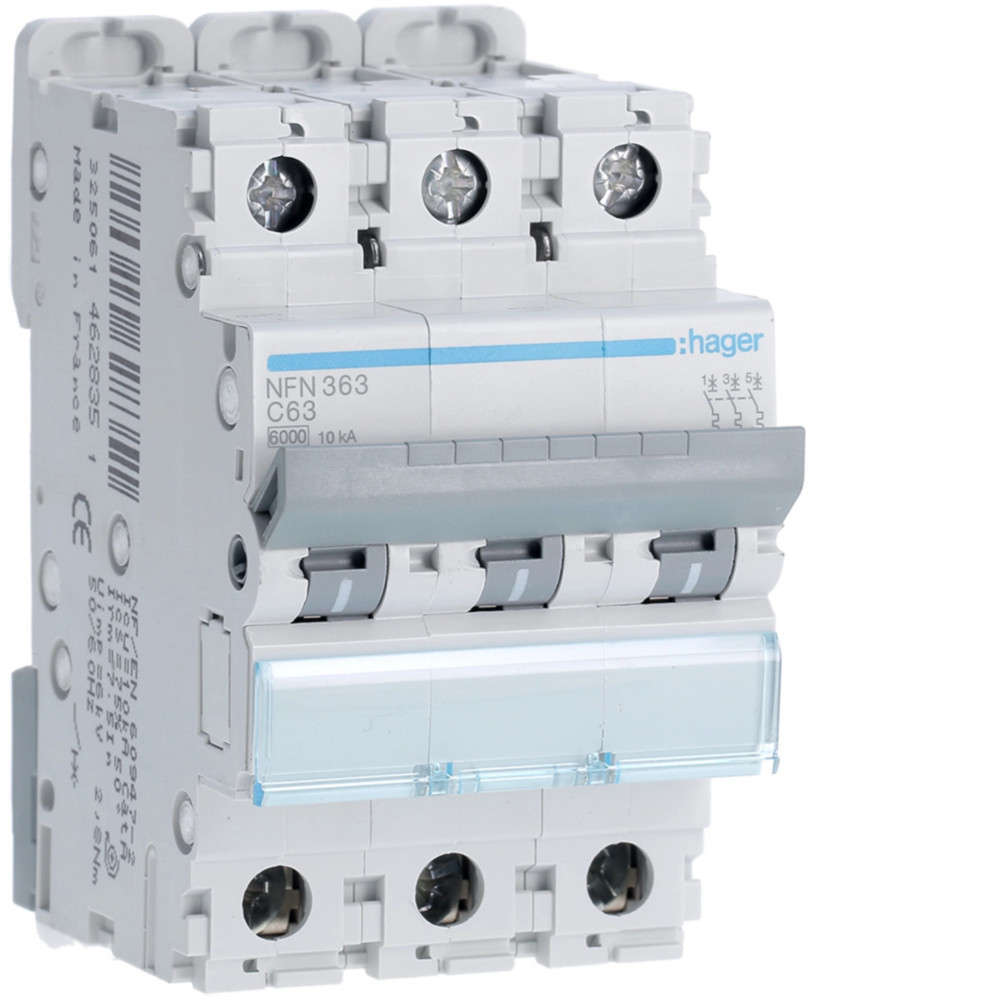

Disjoncteur 3P 6/10kA C-63A 3M - Hager - NF363A

Courant électrique

- Courant assigné nominal: 63 A

- Courant assigné à -15°C: 76,20 A

- Courant assigné à -10°C: 74,90 A

- Courant assigné à -5°C: 73,50 A

- Courant assigné à 0°C: 72,10 A

Architecture

- Type de pôles: 3P

- Courbe: C

Capacité

- Nombre de modules: 3

Installation, montage

- Couple de serrage nominal borne haute: 2,80 - 2,80 Nm

- Couple de serrage nominal borne basse: 2,80 - 2,80 Nm

- Couple de serrage: 2,80 - 2,80 Nm

- Type de raccordement bas pour produits modulaires: Borne biconnect

Principaux attributs électriques

- Pouvoir de coupure nominal Icn AC selon IEC 60898-1: 6 kA

Tension

- Tension assignée d'emploi Ue: 230 - 400 V

Raccordement

- Section de raccordement des bornes amont et aval à vis, en câble rigide: 1 - 35 mm²

- Section de raccordement des bornes amont et aval à vis, en câble souple: 1 - 25 mm²

Sécurité

- Classe de protection (IP): IP20

Conditions d'utilisation

- Degré de pollution suivant IEC 60664/IEC 60947-2: 2

- Classe de limitation d'énergie I²t: 3

- Tropicalisation/humidité/Exécution: Tous climats

- Température de service: -25 - 70 °C

Puissance

- Puissance dissipée totale sous IN: 18,10 W

Connectivité

- Type de raccordement: Borne à vis

- Alignement des bornes hautes pour appareils modulaires: Bornes alignées

- Alignement des bornes basses pour appareils modulaires: Bornes alignées

Dimensions

- Hauteur: 83 mm

- Largeur: 52,50 mm

- Profondeur: 70 mm
