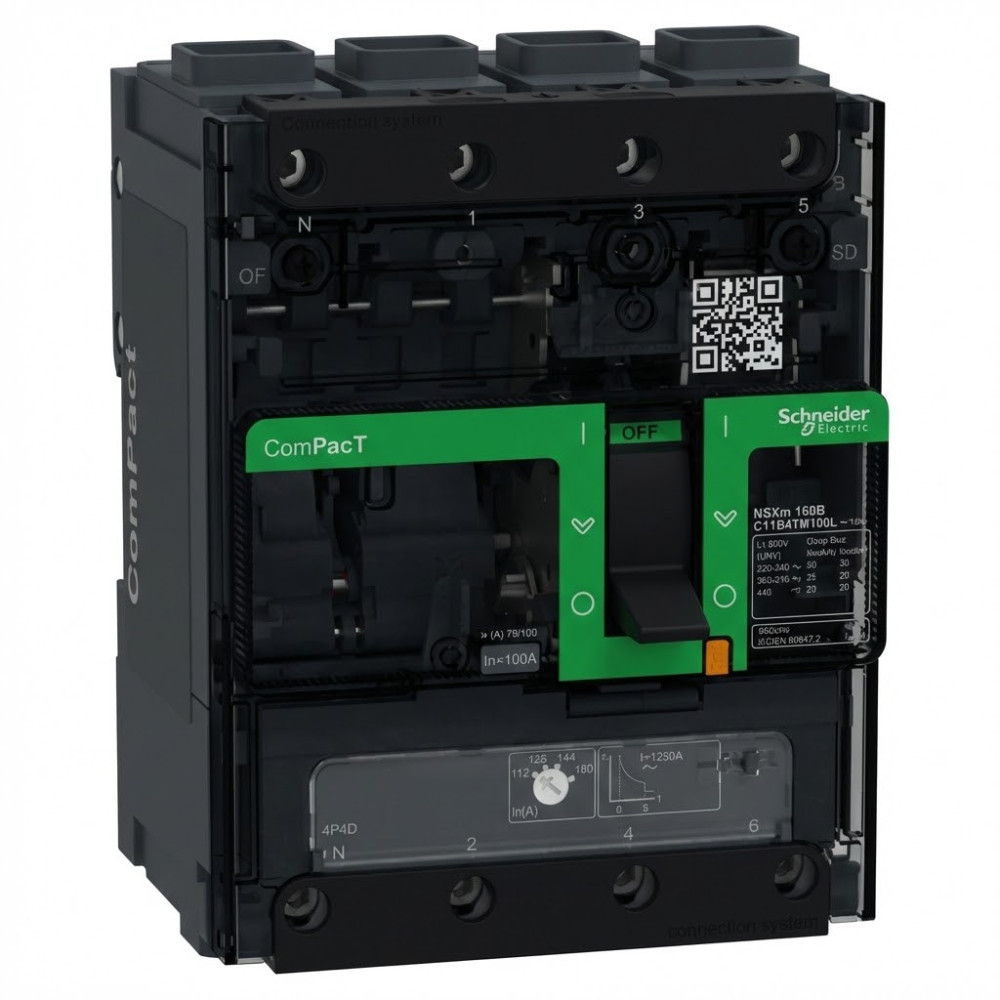

Disjoncteur - TM-D 100A - 4P4D - 25kA - borne EverLink - ComPacT NSXm B - SCHNEIDER - C11B4TM100L

ComPacT NSXmB : Disjoncteur à Boîtier Moulé (MCCB) 100A 4P4D

Modularité, Compacité et Fiabilité pour les Réseaux Basse Tension Standard

Pourquoi choisir ce produit ?

Le ComPacT NSXmB est conçu pour offrir une protection électrique fiable dans les applications Basse Tension (BT) où l'optimisation de l'espace et la rapidité d'installation sont critiques. Intégrant le déclencheur magnéto-thermique (TM-D), il garantit un niveau de performance standard de 25 kA à 415 VCA, répondant aux exigences strictes de la norme IEC 60947. Ce disjoncteur combine une ergonomie innovante, notamment la connectique EverLink et la double possibilité de montage (rail DIN ou plaque), assurant une intégration et une maintenance simplifiées pour les ingénieurs et les gestionnaires de tableaux.

Points Forts

• Compacité Record : L'un des plus petits MCCB du marché, optimisant l'encombrement des armoires et facilitant l'intégration dans des espaces restreints sans compromettre la performance.
• Capacité de Coupure Optimale : Assure une performance de 25 kA sous 415 VCA, parfaitement adaptée pour la protection des circuits de distribution dans les applications industrielles et tertiaires standards.
• Flexibilité d'Installation : Offre nativement la capacité de montage sur rail DIN ou sur plaque, permettant une adaptation immédiate aux contraintes structurelles de tout type de tableau électrique.
• Technologie de Connexion EverLink : Garantit un raccordement permanent et fiable, réduisant le besoin de resserrage régulier des bornes et augmentant la durabilité de l'installation.
• Maintenance Simplifiée : L'intégration d'auxiliaires de type ressort visibles de l'extérieur permet un diagnostic rapide et une intervention facilitée sur le produit.

Spécifications Techniques

Ce disjoncteur ComPacT NSXmB quadripolaire (4P4D) est équipé d'un déclencheur magnéto-thermique de type TM-D, réglé pour un courant nominal (In) de 100 ampères. Il fournit une capacité ultime de coupure de 25 kiloampères (Icu) sous une tension alternative de 415 volts. Sa conception mécanique ultra-compacte présente des dimensions minimales de 108 mm de largeur, 137 mm de hauteur et 80 mm de profondeur, facilitant son intégration dans les tableaux à haute densité. La connexion est assurée par la technologie de bornes EverLink. Ce dispositif est pleinement conforme aux principales normes internationales, incluant IEC 60947, CCC, EAC, et respecte également les spécifications rigoureuses requises pour les applications marines.
