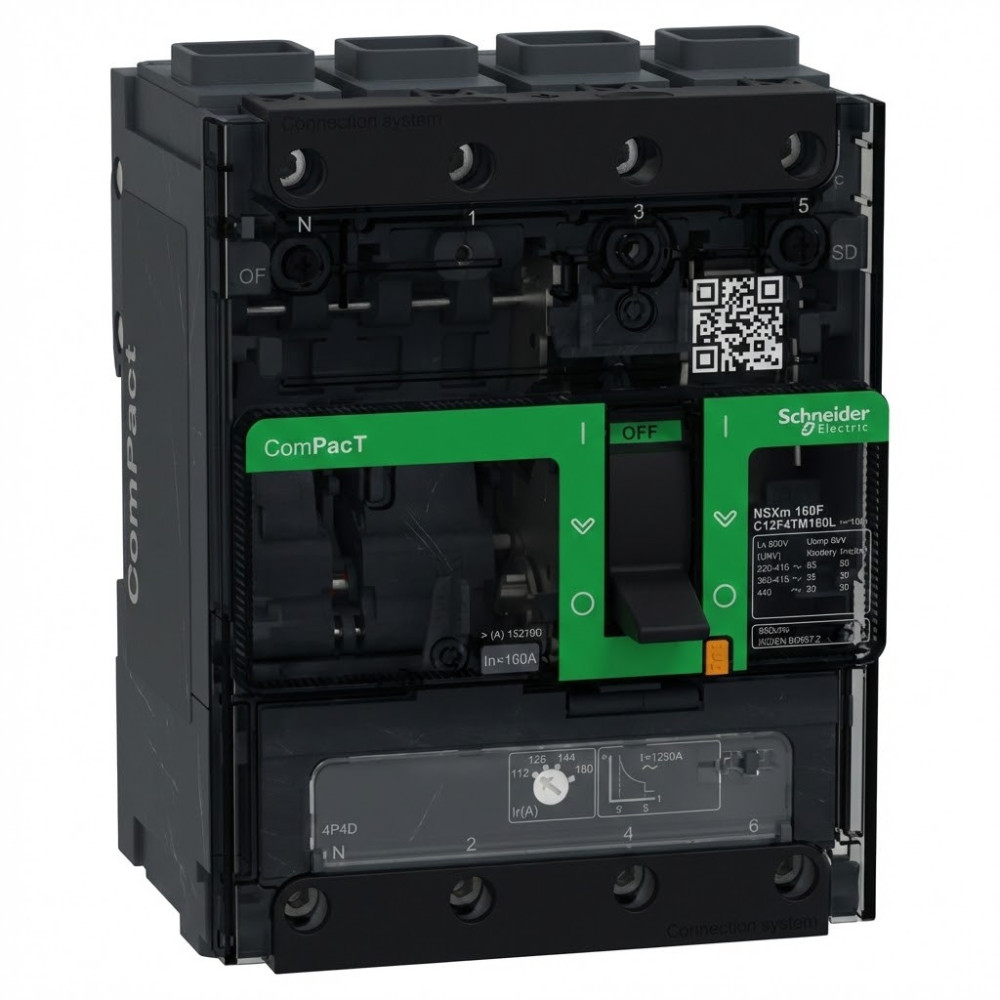

Disjoncteur ComPacT NSXm F (36 kA à 415 VAC), 4P 4d, 160A déclencheur TMD, connecteurs EverLink - SCHNEIDER - C12F4TM160L

Disjoncteur à Boîtier Moulé ComPacT NSXm F 160A

Protection Basse Tension 4 Pôles avec Déclencheur Magnéto-Thermique (TMD)

Pourquoi choisir ce produit ?

Le ComPacT NSXm F représente une solution de protection Basse Tension optimisée, conçue spécifiquement pour les applications nécessitant une fiabilité opérationnelle maximale dans un format extrêmement réduit. Grâce à son pouvoir de coupure de 36 kA sous 415 VCA (version F), il assure une sécurité essentielle pour les systèmes électriques standard. Son intégration de la technologie de raccordement EverLink et sa compatibilité avec les rails DIN ou le montage sur plaque facilitent une installation rapide, sécurisée et pérenne, répondant aux exigences des DSI et des ingénieurs pour une gestion efficace de l'espace dans les tableaux électriques.

Points Forts

• Capacité de Coupure Éprouvée : Le niveau de performance de 36 kA (Type F) à 415 VCA garantit une protection fiable et robuste contre les courts-circuits dans les réseaux de distribution standard.
• Connexion Sécurisée EverLink : La technologie EverLink assure un raccordement permanent et fiable, réduisant les risques de serrage lâche dus aux vibrations ou aux variations thermiques.
• Compacité Maximale : Avec des dimensions minimales, ce modèle fait partie des disjoncteurs à boîtier moulé (MCCB) les plus compacts du marché, optimisant l'encombrement des armoires électriques (108 x 137 x 80 mm).
• Flexibilité d'Installation : Offre une polyvalence de montage inégalée, étant nativement compatible avec le rail DIN et le montage traditionnel sur plaque.
• Conformité Internationale : Certifié selon les normes IEC 60947, CCC, EAC, et répondant aux spécifications marines, permettant une utilisation globale sans restriction normative.

Spécifications Techniques

Ce disjoncteur à boîtier moulé ComPacT NSXm est calibré pour un courant nominal de 160 A et est configuré en version 4 Pôles (4d) avec protection sur les quatre conducteurs. Il intègre une unité de déclenchement magnéto-thermique (TMD) fixe, garantissant la protection contre les surcharges et les courts-circuits. Son pouvoir de coupure ultime se situe à 36 kA à 415 VCA. L'appareil est caractérisé par des dimensions extrêmement réduites de 108 mm de largeur, 137 mm de hauteur et 80 mm de profondeur, facilitant son intégration dans les espaces confinés. La connexion est facilitée par des bornes EverLink, et l'appareil intègre de nouveaux auxiliaires de type ressort dont l'état est visible de l'extérieur.
