Protection Thermique-Magnétique Modulaire pour Systèmes Basse Tension Exigeants
Pourquoi choisir ce produit ?

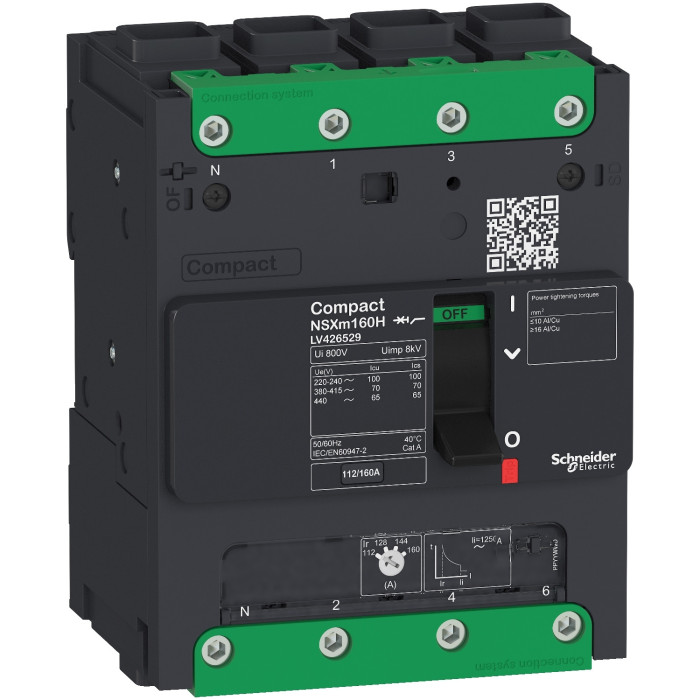

Le disjoncteur Compact NSXm de Schneider Electric est la solution de choix pour la protection des circuits et équipements dans les environnements basse tension nécessitant une fiabilité maximale. Conçu spécifiquement pour une intégration facilitée dans les tableaux de distribution (TGBT) et les armoires compactes, ce modèle combine une haute performance de coupure avec la robustesse mécanique caractéristique de la gamme NSXm. Sa conception 4P4d garantit une isolation complète et une protection optimale sur les quatre conducteurs actifs, essentielle pour les réseaux triphasés avec neutre distribué.
Points Forts
Haute Capacité de Coupure (25 kA) : Assure une rupture immédiate et sécurisée des courants de court-circuit jusqu'à 25 kA sous 400/415 V, protégeant efficacement l'installation en cas de défaut majeur.
Unité de Déclenchement TM80D : Offre une protection thermique (contre les surcharges durables) et magnétique (contre les courts-circuits instantanés) réglée avec précision à 80 A nominal, garantissant la sélectivité.
Technologie Everlink : Facilite la connexion et assure une liaison électrique durable et résistante aux vibrations, réduisant les besoins de maintenance et le risque de points chauds.
Configuration 4P4d Intégrale : Fournit une coupure et une protection sur le neutre, satisfaisant aux exigences normatives les plus strictes pour l'isolation complète du système.
Spécifications Techniques
Ce disjoncteur de puissance de la série Compact NSXm est calibré pour un courant nominal de 80 Ampères (In = 80 A) et est équipé de l'unité de déclenchement thermique-magnétique fixe TM80D. Il est spécifiquement configuré en 4 Pôles Protégés (4P4d), assurant une déconnexion et une protection de tous les conducteurs de phase et du neutre. La performance critique de l'appareil est son Pouvoir de Coupure Ultime (Icu) élevé, fixé à 25 kilo-Ampères (kA), le rendant adapté aux installations où les niveaux de courts-circuits présumés sont modérés à élevés. Ce modèle intègre la technologie Everlink pour une connexion optimisée, et porte la référence constructeur SCHNEIDER LV426226.
Type de Produit : Disjoncteur à Boîtier Moulé (MCCB)
Série : ComPacT NSXm 160E
Courant Nominal d'Utilisation : 125 A
Pouvoir de Coupure Ultime (Icu) : 16 kA à 415 VCA
Configuration des Pôles : 4 Pôles (3D – Neutre non protégé)
Type de Déclencheur : Magnéto-Thermique (TMD)
Technologie de Connexion : Cosses Everlink
Méthodes d'Installation : Montage sur...
Série de Produit : Compact NSXm
Type de Produit : Disjoncteur de puissance
Capacité de Coupure Nominale (Icu) : 25 KA
Unité de Déclenchement : Thermomagnétique (TM)
Calibre Nominal de l'Unité de Déclenchement : 100 A (TM100D)
Configuration des Pôles : 4P4d (4 Pôles, 4 Protégés)
Technologie de Raccordement : Everlink
Série Produit : ComPacT NSXmB
Fonction : Disjoncteur à boîtier moulé (MCCB)
Type de Déclencheur : Magnéto-Thermique (TM-D)
Courant Nominal (In) : 100 A
Configuration : 4 Pôles / 4 Départs (4P4D)
Capacité de Coupure (Icu) : 25 kA à 415 VCA
Type de Connexion : Bornes EverLink
Méthodes de Montage : Rail DIN et Plaque
Normes de Référence : IEC 60947, CCC,...
Type de Produit : Disjoncteur à Boîtier Moulé (MCCB)
Gamme : ComPacT NSXm F
Courant Nominal (In) : 160 A
Pouvoir de Coupure (Icu) : 36 kA à 415 VCA
Nombre de Pôles : 4 Pôles (4d)
Unité de Déclenchement : TMD (Thermique-Magnétique)
Technologie de Connexion : Connecteurs EverLink
Méthodes de Montage : Rail DIN et Plaque
Dimensions (L x H x P) : 108 mm x...
Produit : Disjoncteur à boîtier moulé (MCCB)
Série : ComPacT NSXmF
Type de Déclencheur : Magnéto-thermique (TM-D)
Calibre Nominal (In) : 125 A
Configuration Pôles : 4 Pôles, 4 protégés (4P4D)
Pouvoir de Coupure (Icu) : 36 kA
Technologie de Connexion : Bornes EverLink
Montage : Compatible rail DIN
Auxiliaires : Intégrés, type ressort, visibles
Conformité...
Les adaptateurs de cosse de câble Schneider Electric sont conçus pour les disjoncteurs ComPacT NS630b à NS1600, MasterPact NT, ainsi que les interrupteurs ComPacT INS/INV.Ces accessoires permettent de connecter jusqu’à quatre câbles équipés de cosses à sertir (jusqu’à 300 mm²) sur les bornes arrière du disjoncteur. Grâce à leur conception robuste, ils...
Ces adaptateurs de raccordement verticaux permettent la connexion sûre et efficace des disjoncteurs 4 pôles ComPacT NS630b à NS1600 et MasterPact NT06 à NT16. Ils sont fixés directement sur les borniers avant des disjoncteurs, qu’ils soient fixes ou débrochables, afin d’assurer une liaison électrique fiable et une distribution verticale du courant jusqu’à...
Plastron en tôle d’acier découpé, faisant partie de l’habillage des cellules PrismaSeT P. Installé sur la face avant, il protège l’utilisateur contre l’accès aux parties actives sous tension. Convient pour les appareils EasyPact CVS100…160 / CVS250, ComPacT NSX100…160 / NSX250 et Enerlin'X FDM121, avec contrôle par maneton, poignée rotative frontale...
Type de Produit : Disjoncteur Boîtier Moulé
Série : Compact NSXm F
Fabricant : Schneider Electric
Courant Nominal (In) : 100 A
Pouvoir de Coupure Ultime (Icu) : 36 kA
Tension Nominale (Ue) : 415 VCA
Configuration des Pôles : 4 Pôles
Protection : 4 Départs Protégés (4D)
Unité de Déclenchement : Thermique-Magnétique Fixe (TMD100D)
Référence Catalogue :...
Type de Produit : Disjoncteur à boîtier moulé (MCCB)
Série : ComPacT NSXmE
Type de Déclencheur : Magnéto-thermique (TM-D)
Calibre Nominal (In) : 100 A
Configuration des Pôles : 4 Pôles / 4 Directions (4P4D)
Pouvoir de Coupure (Icu) : 16 kA
Type de Bornes : EverLink
Montage : Compatible Rail DIN
Fonctionnalités : Auxiliaires à ressort visibles
Conformité...
Gamme : Compact NSXm
Fonction : Disjoncteur à boîtier moulé (MCCB)
Capacité de Coupure (Icu) : 36 kA
Type d'Unité de Déclenchement : TM160D (Thermique-Magnétique)
Courant Nominal (In) : 160 A
Configuration des Pôles : 4 Pôles / 4 Dédicacés (4P/4D)
Technologie de Raccordement : Everlink
Application : Protection de circuits de distribution/tertiaires
Type de Produit : Disjoncteur à boîtier moulé (MCCB)
Série : ComPacT NSXmB
Calibre Nominal (In) : 63 A
Nombre de Pôles : 4 Pôles (4P4D)
Technologie de Déclenchement : Magnéto-Thermique (TM-D)
Pouvoir de Coupure (Icu) : 25 kA à 415 VCA
Type de Raccordement : Bornes EverLink
Méthodes d'Installation : Rail DIN ou Montage sur plaque
Largeur (L) : 108 mm...
Type de Produit : Disjoncteur boîtier moulé
Série : Compact NSXm
Capacité de Coupure (Icu) : 25 kA
Unité de Déclenchement : Thermomagnétique (TM)
Calibre Nominal (In) : 125 A
Configuration des Pôles : 4 Pôles / 4 Pôles Protégés (4P4d)
Technologie de Connexion : Everlink
Fonction de Protection : Distribution (D)
Série : Compact NSXm
Type de Produit : Disjoncteur (MCCB)
Capacité de Coupure Ultime (Icu) : 36 kA
Unité de Déclenchement : TM125D (Thermique-Magnétique)
Calibre Nominal (In) : 125 A
Configuration des Pôles : 4 Pôles (4P)
Protection : 4 Départs Protégés (4D)
Technologie de Raccordement : Everlink
Type de produit : Disjoncteur de puissance (MCCB)
Série : Compact NSXm
Référence Schneider : LV426225
Technologie de déclenchement : Thermique-Magnétique (TM)
Calibre Nominal (In) : 63 A
Pouvoir de Coupure Ultime (Icu) : 25 kA
Configuration des Pôles : 4 Pôles (4P4d)
Nature de la protection : Protection contre les surcharges et les courts-circuits...
Type de Produit : Disjoncteur à Boîtier Moulé (MCCB) ComPacT NSXm E
Courant Nominal (In) : 160 A
Tension Nominale (Un) : 415 V CA
Capacité de Coupure (Icu) : 16 kA
Configuration des Pôles : 4 Pôles (3 protégés)
Unité de Déclenchement : Thermique-Magnétique (TMD)
Technologie de Connexion : EverLink
Installation : Montage sur Rail DIN ou Plaque
Dimensions...
409 000 F CFATTC
409 000 F CFAHT
EN STOCK
Référence Produit : LV426226
Fabricant : SCHNEIDER Electric
Gamme : Compact NSXm Everlink
Type de Produit : Disjoncteur de puissance à boîtier moulé
Nombre de Pôles : 4P4d (Quatre Pôles Protégés)
Calibre Nominal (In) : 80 A
Unité de Déclenchement : Thermique-Magnétique (TM80D)
.png)
