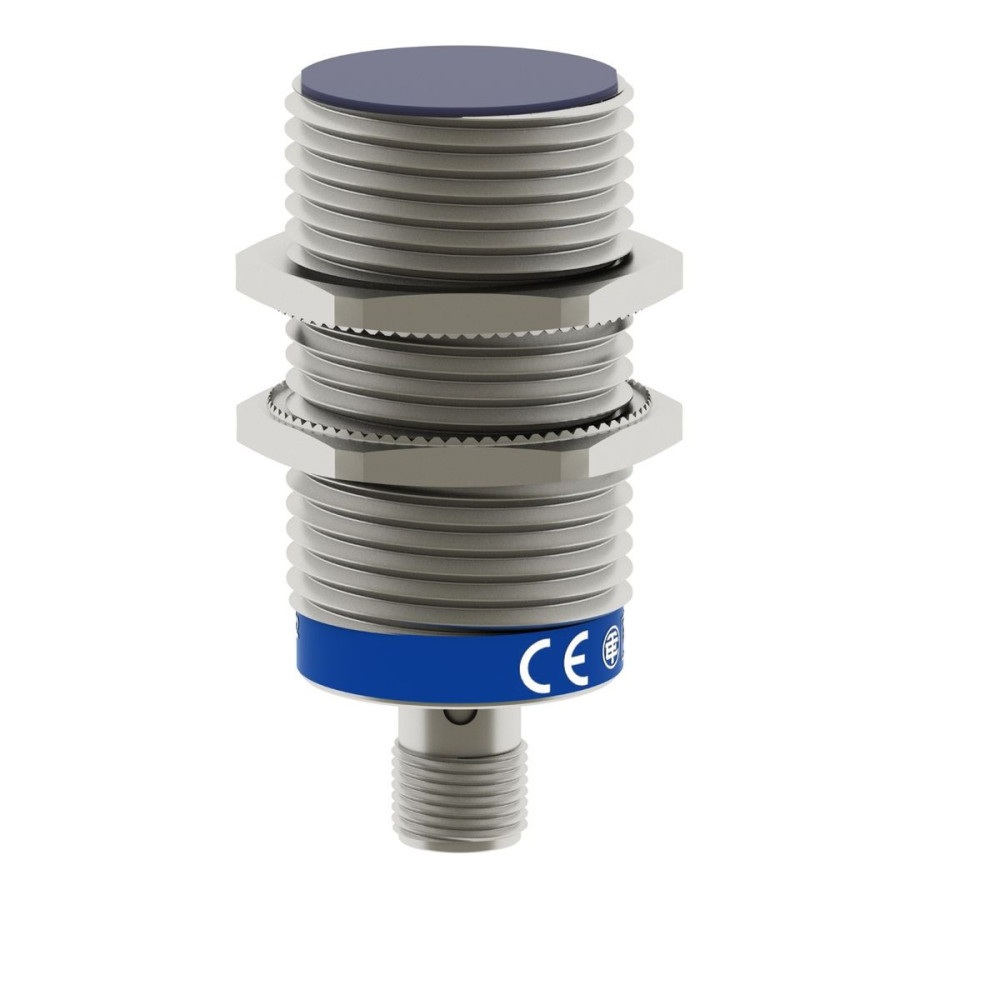

Détecteur inductif, M30, SN15mm, PNP-NO, 12-48 V c.c. Telemecanique Sensors Schneider Electric - XS630B1PAM12

Caractéristiques mécaniques

Taille de filetage : M30
Type de corps : Baril fileté
Type de montage : Encastré
Longueur : 74 mm
Face de détection : Frontale
Blindage : Blindé
Matériau du boîtier : Laiton nickelé.

Technologie et détection

Technologie : Inductif
Plage de détection : 15 mm
Type de capteur : Proximité inductif
Principe : Oscillateur + champ magnétique ;
Détection : Objets métalliques jusqu’à 60 mm.

Sortie et connexion

Fonction de sortie : NO
Type de sortie : PNP
Connexion : M12
Courant de commutation : 200 mA
Fréquence de commutation : 500 Hz
Protection court-circuit : Oui.

Alimentation et protections

Tension d’alimentation : 12 → 48 V DC
Tension max : 58 V DC
Protection polarité inversée : Oui
Résistance huile/saleté : Oui.

Environnement

Indice IP : IP69K
Température de fonctionnement : -25°C à +70°C
Résistance chocs/vibrations : Élevée.

Fonctionnement et utilisation

Principe : Variation d’amplitude d’oscillation en présence de métal ;
Utilisation : Détection sans contact ;
Compatibilité : PNP/NPN, installations diverses.

Applications

Chemins de fer ;
Équipements mobiles ;
Ascenseurs et escaliers mécaniques ;
Logistique, manutention ;
Machines-outils ;
Emballage ;
Alimentaire et boissons ;
Robotique.

Référence concernée

Capteur inductif : XS630B1PAM12
Détection nominale : 15 mm
Conception : Cylindrique M30.
