Informations générales
Gamme : PrismaSeT ;
Gamme de produit : PrismaSeT G ;

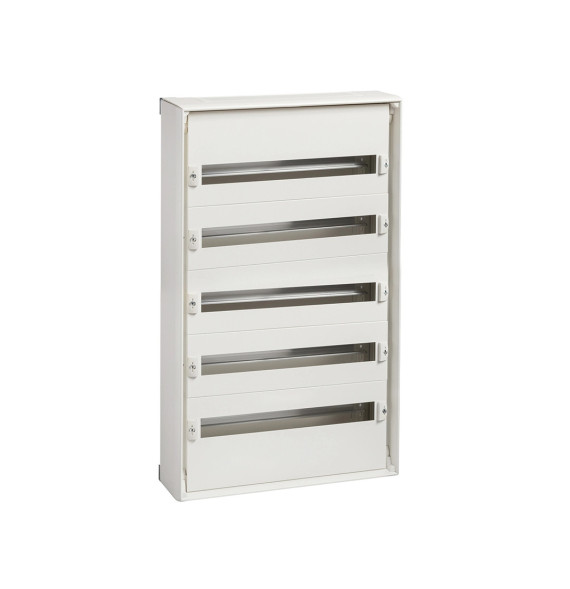

Type de produit ou équipement : Boîtier ;
Application : Distribution électrique basse tension ;
Type de coffret : Boîtier modulaire pré-monté ; Armoire métallique ; Armoire intérieure ;
Description du coffret/armoire : Coffret - largeur 555 mm ;
Équipement fournis : 1 x coffret ; 1 x kit de mise à la terre ; 5 x plaque avant ; 5 x rail modulaire ;
Informations complémentaires : Peut être juxtaposé ou mis l’un sur l’autre ;
Type de plaque frontale : Modulaire ;
Certifications du produit : ASTA ; EAC ;
Normes : IEC 61439-1 ; IEC 61439-2 ; CEI 62208.
Caractéristiques techniques
Nombre de modules verticaux (50 mm) : 15 ;
Nombre de rangées horizontales : 5 ;
Nombre de modules de 18 mm par rangée : 24 ;
[Ui] Tension assignée d’isolement : 750 V ;
Fréquence du réseau : 50/60 Hz ;
[In] Courant assigné d’emploi : 160 A à 40 °C ;
[Icw] Courant assigné de courte durée admissible : 25 kA 1 s ;
[Ipk] Courant assigné de crête admissible : 53 kA ;
Classe d’isolation électrique : Classe I.
Matériaux, dimensions et environnement
Matière : Feuille d’acier traité ;
Traitement de protection : Électrophorèse et poudre d’époxy-polyester polymérisée à chaud ;
Finition de la surface : Texturé ; Mat ;
Couleur : Blanc (RAL 9003) ;
Largeur : 555 mm ;
Hauteur : 930 mm ;
Profondeur : 157 mm ;
Poids du produit : 14,86 kg ;
Quantité par lot : Lot de 1 ;
Degré de protection IP : IP30 avec plastron ; IP40 avec porte ; IP41 avec porte et auvent ; IP43 avec porte, auvent et joint IP43 ;
Tenue aux chocs IK : IK07 avec plastron ; IK08 avec porte transparente ; IK10 avec porte pleine.
