Informations générales

Gamme : PrismaSeT ;

Gamme de produit : PrismaSeT G ;

Type de produit ou équipement : Boîtier ;

Application : Distribution électrique basse tension ;

Type de coffret : Boîtier modulaire pré-monté ;

Type de coffret : Armoire métallique ;

Type de coffret : Armoire intérieure ;

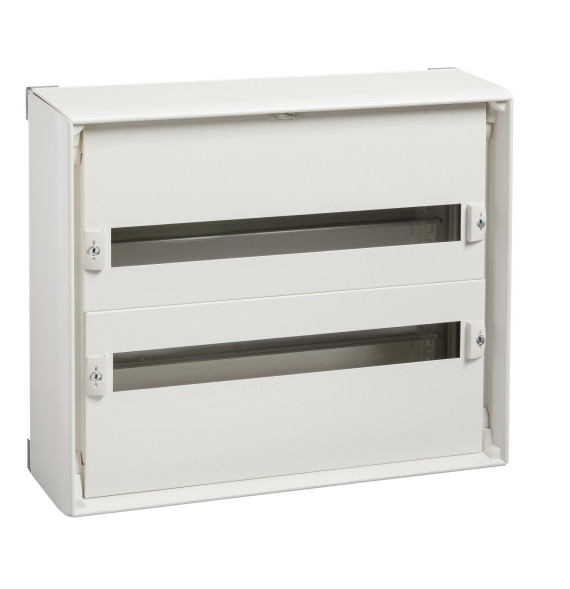

Description du coffret/armoire : Coffret - largeur 555 mm ;

Classe d'isolation électrique : Classe I ;

Normes : IEC 61439-1 ;

IEC 61439-2 ;

CEI 62208 ;

Certifications du produit : ASTA ;

EAC.

Caractéristiques techniques et dimensions

[Ui] tension assignée d'isolement : 750 V sur JdB principaux arrière conforme à IEC 61439-2 ;

Fréquence du réseau : 50/60 Hz ;

[In] courant assigné d'emploi : 160 A à 40 °C conforme à IEC 61439-2 ;

[Icw] courant assigné de courte durée admissible : 25 kA 1 s conforme à IEC 61439-1 ;

[Ipk] courant assigné de crête admissible : 53 kA conforme à IEC 61439-1 ;

Nombre de modules verticaux (50 mm) : 6 ;

Nombre de rangées horizontales : 2 ;

Nombre de modules de 18 mm par rangée : 24 ;

Largeur : 555 mm ;

Hauteur : 480 mm ;

Profondeur : 157 mm ;

Poids du produit : 8,56 kg ;

Quantité par lot : Lot de 1.

Équipements, matériaux et environnement

Équipement fourni : 1 x coffret ;

1 x kit de mise à la terre ;

2 x plaque avant ;

2 x rail modulaire ;

Type de plaque frontale : Modulaire ;

Peut être juxtaposé ou mis l'un sur l'autre ;

Matière : Feuille d'acier traité ;

Traitement de protection : Électrophorèse et poudre d'époxy-polyester polymérisée à chaud ;

Finition de la surface : Texturé ;

Mat ;

Couleur : Blanc (RAL 9003) ;

Degré de protection IP :

• IP30 avec plastron ;
• IP40 avec porte ;
• IP41 avec porte et auvent ;
• IP43 avec porte, auvent et joint IP43 ;

Tenue aux chocs IK :

• IK07 avec plastron ;
• IK08 avec porte transparente ;
• IK10 avec porte pleine.
