Informations générales

Gamme : PrismaSeT ;

Gamme de produit : PrismaSeT G ;

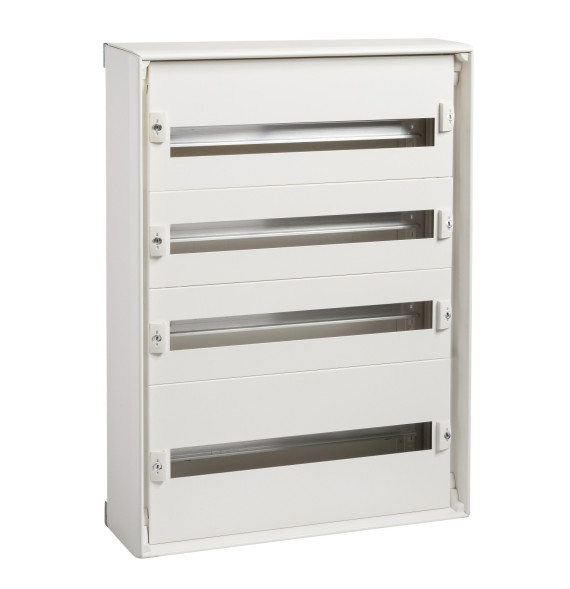

Type de produit ou équipement : Boîtier ;

Application : Distribution électrique basse tension ;

Type de coffret : Boîtier modulaire pré-monté ;

Type de coffret : Armoire métallique ;

Type de coffret : Armoire intérieure ;

Description du coffret/armoire : Coffret - largeur 555 mm ;

Peut être juxtaposé ou mis l'un sur l'autre ;

Type de plaque frontale : Modulaire ;

Classe d'isolation électrique : Classe I ;

Normes : IEC 61439-1 ; IEC 61439-2 ; CEI 62208 ;

Certifications du produit : ASTA ; EAC.

Caractéristiques techniques et dimensions

Nombre de modules verticaux (50 mm) : 12 ;

Nombre de rangées horizontales : 4 ;

Nombre de modules de 18 mm par rangée : 24 ;

[Ui] tension assignée d’isolement : 750 V (conforme IEC 61439-2) ;

Fréquence du réseau : 50/60 Hz ;

[In] courant assigné d'emploi : 160 A à 40 °C (conforme IEC 61439-2) ;

[Icw] courant assigné de courte durée admissible : 25 kA 1 s (conforme IEC 61439-1) ;

[Ipk] courant assigné de crête admissible : 53 kA (conforme IEC 61439-1) ;

Largeur : 555 mm ;

Hauteur : 780 mm ;

Profondeur : 157 mm ;

Poids du produit : 12,84 kg ;

Quantité par lot : Lot de 1.

Équipements, matériaux et environnement

Équipements fournis :

• 1 x coffret ;
• 1 x kit de mise à la terre ;
• 4 x plaque avant ;
• 4 x rail modulaire ;

Matière : Feuille d’acier traité ;

Traitement de protection : Électrophorèse et poudre d’époxy-polyester polymérisée à chaud ;

Finition de la surface : Texturé ;

Finition : Mat ;

Couleur : Blanc (RAL 9003) ;

Degré de protection IP : IP30 avec plastron ; IP40 avec porte ;

IP41 avec porte et auvent ; IP43 avec porte, auvent et joint IP43 ;

Tenue aux chocs IK : IK07 avec plastron ; IK08 avec porte transparente ; IK10 avec porte pleine.
