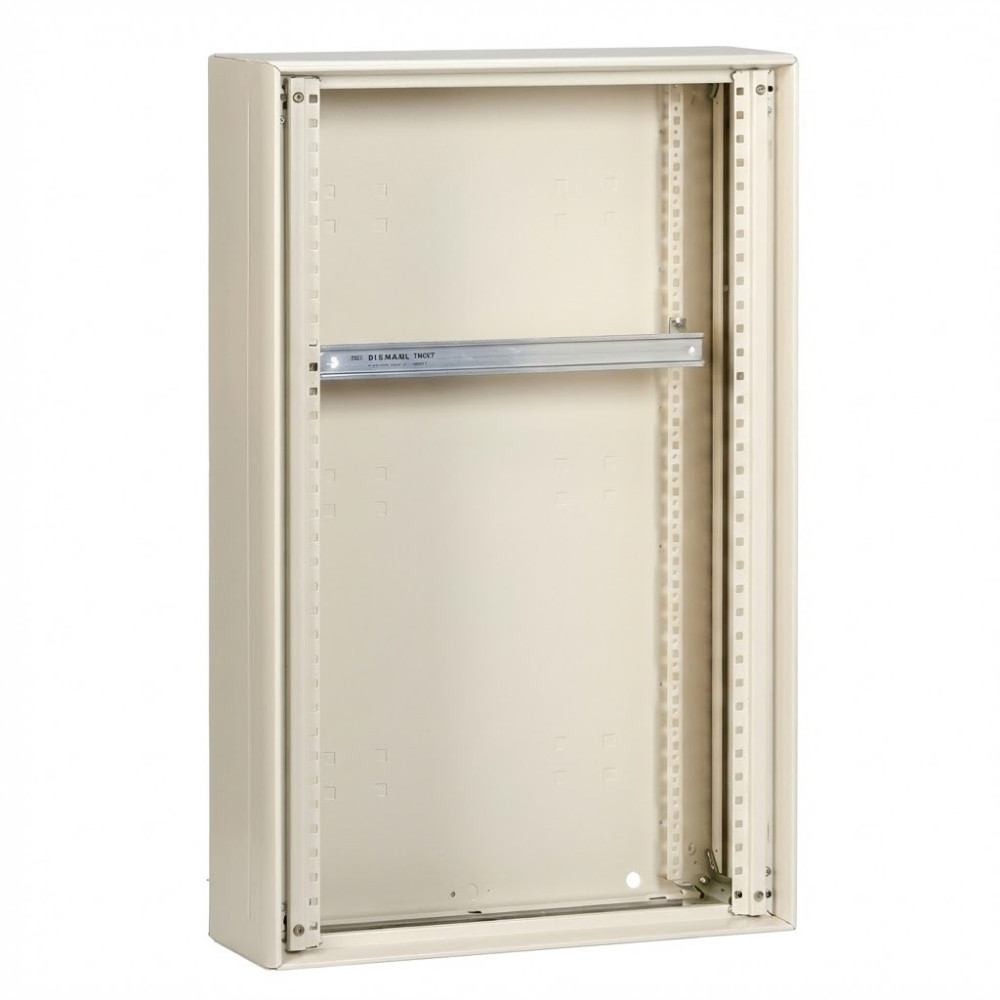

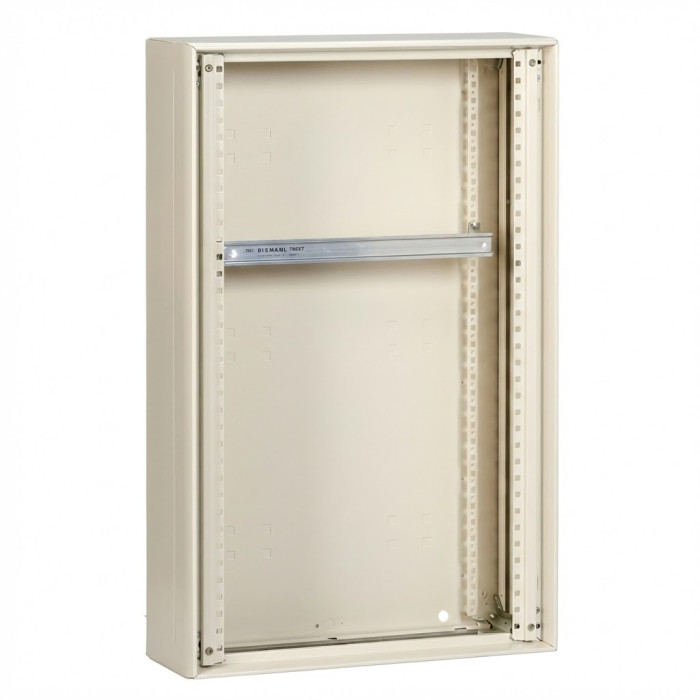

Coffret de base Prisma G - L 600mm - IP30 - 18 modules verticaux - SCHNEIDER - 08106

Boîtier Mural Prisma G pour Distribution Basse Tension

Solution Modulaire et Résiliente pour Infrastructure Critique

Pourquoi choisir ce produit ?

Ce boîtier mural est spécifiquement conçu pour l'intégration des systèmes Prisma G et la gestion de la distribution électrique basse tension en saillie. Il s'adresse aux environnements exigeants nécessitant une fiabilité structurelle et une conformité normative sans compromis. Sa construction robuste, validée par des tests sismiques de 2,5G selon la norme CEI 60068-2-57, garantit l'intégrité opérationnelle même dans des conditions critiques. La combinaison de la résilience mécanique (IK08 avec porte) et de la protection environnementale (jusqu'à IP43) assure la pérennité de l'installation.

Points Forts

• Résistance Structurelle Certifiée : Testé et certifié pour résister aux vibrations sismiques jusqu'à 2,5G, garantissant la continuité de service dans les zones à risque.
• Protection Environnementale Modulable : Offre un indice de protection IP pouvant atteindre IP43 (avec porte, auvent et joint) et une résistance aux chocs mécaniques de niveau IK08 avec porte installée.
• Traitement Anti-Corrosion Avancé : La double protection par électrophorèse et le revêtement en poudre de polyester époxy polymérisé à chaud garantissent une durabilité et une résistance chimique supérieures.
• Haute Densité Modulaire : Optimisé pour l'intégration, permettant le logement de 18 modules verticaux de 50 mm et de 24 modules de 18 mm par rangée, tout en étant compatible avec une largeur de coffret mural standard de 600 mm.
• Conformité Normative Totale : Produit respectant les standards CEI 62208, CEI 61439-1 et CEI 61439-2, en plus d'une conformité environnementale RoHS/REACH.

Spécifications Techniques

Ce coffret fonctionnel, livré sous forme de kit (la plaque frontale étant à commander séparément), est dédié aux installations en saillie pour les systèmes Prisma G. Il est optimisé pour une intégration dans un coffret mural de 600 mm de largeur. L'enveloppe extérieure bénéficie d'une finition en poudre de polyester époxy polymérisée à chaud, appliquée après un traitement par électrophorèse, assurant une surface mate ou lisse de couleur blanc (RAL 9001). Concernant les indices de protection, il atteint IP43 en configuration maximale (avec porte, auvent et joint), descendant à IP30 sans porte, ou se stabilisant à IP40 avec porte seule et IP41 avec porte et auvent. La résistance aux chocs (IK) est de IK07 sans porte et atteint IK08 avec la porte, conformément à EN/IEC 62262. Le boîtier permet un montage modulaire intensif, offrant un espace pour 18 modules verticaux de 50 mm combinés à 24 modules de 18 mm par rangée. Ce produit est entièrement certifié pour la résilience sismique 2,5G selon CEI 60068-2-57 et est conforme aux normes d'installation et de construction CEI 62208, 61439-1 et 61439-2, tout en respectant les directives environnementales RoHS/REACH. Il supporte par ailleurs le montage côte à côte et l'un sur l'autre.
