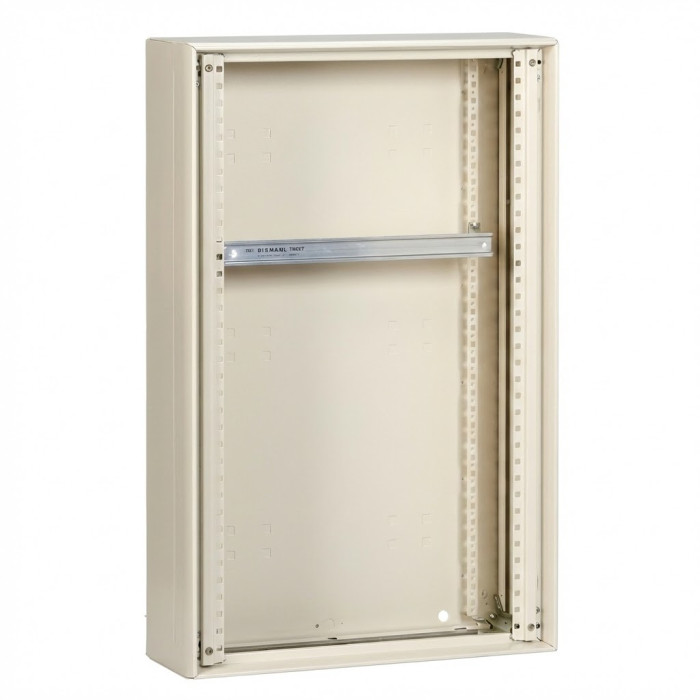

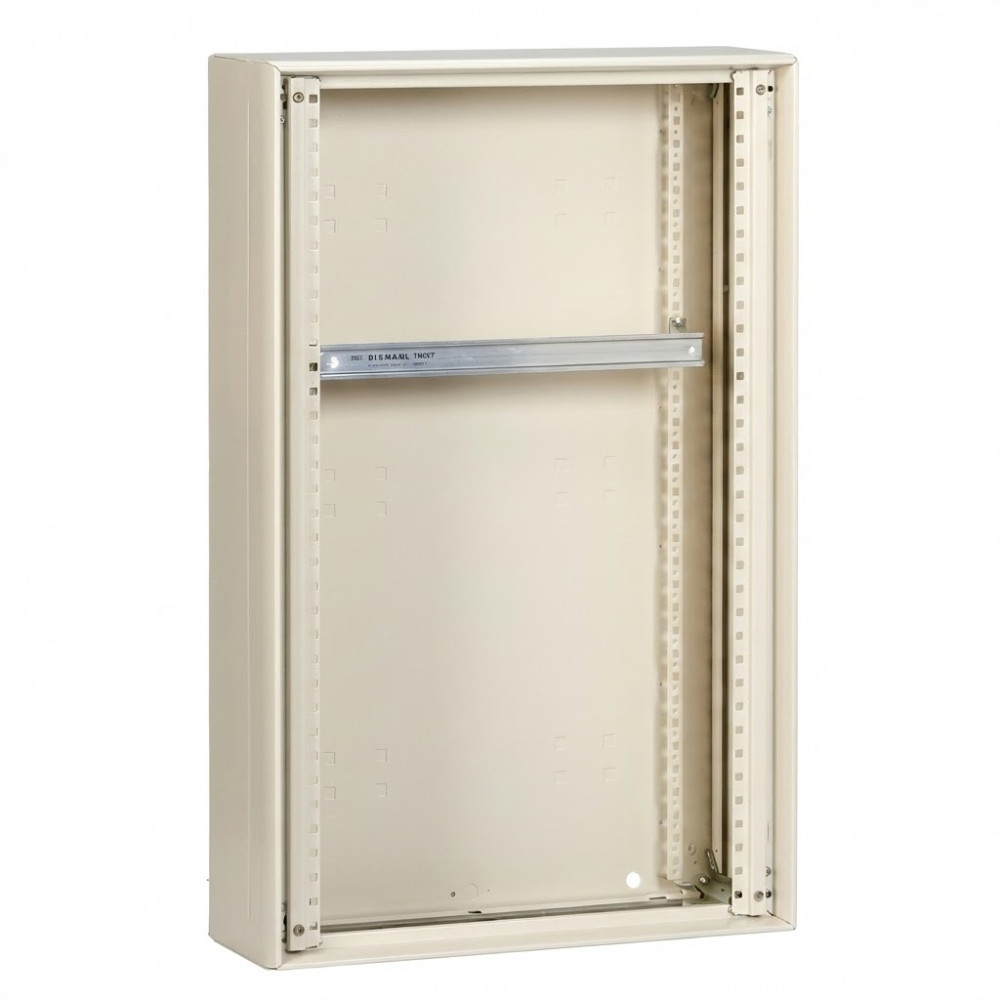

Coffret de base Prisma G - L 600mm - IP30 - 27 modules verticaux - SCHNEIDER - 08109

Boîtier Mural Prisma G Haute Performance

Enceinte Modulaire pour Distribution Basse Tension en Saillie

Pourquoi choisir ce produit ?

Ce boîtier est la fondation structurelle essentielle pour le déploiement de systèmes de distribution électrique basse tension basés sur l'architecture Prisma G. Il est spécifiquement conçu pour les environnements exigeants nécessitant une fiabilité maximale et une résilience mécanique éprouvée. Grâce à un processus de traitement de surface avancé combinant l'électrophorèse et l'application d'une poudre de polyester époxy polymérisée à chaud, ce coffret assure une protection supérieure contre la corrosion et une durabilité exceptionnelle, même en installation saillie prolongée. Sa conformité aux tests sismiques garantit la continuité de service des installations critiques.

Points Forts

• Résilience Structurale Certifiée : Testé et certifié pour résister aux contraintes sismiques de 2,5G (selon CEI 60068-2-57), assurant l'intégrité opérationnelle dans les zones à risques.
• Protection Environnementale Optimale : Atteint un indice de protection IP43 (avec porte, auvent et joint) et un niveau de résistance aux chocs mécaniques IK08 (avec porte), protégeant efficacement les composants internes.
• Traitement de Surface Avancé : Double traitement par électrophorèse et poudre de polyester époxy pour une résistance supérieure à la corrosion et une excellente longévité du revêtement.
• Modularité Évolutive : Conçu pour un montage facilité côte à côte et l'un sur l'autre, permettant des configurations flexibles et une haute densité d'intégration.
• Capacité d'Intégration Élevée : Offre 27 modules verticaux de 50 mm et 24 modules de 18 mm par rangée, facilitant l'intégration des appareillages de distribution.

Spécifications Techniques

Le boîtier mural pour Prisma G est spécifiquement destiné à la distribution électrique basse tension et est conçu pour une installation en saillie, s'intégrant dans une largeur murale de 600 mm. Ce coffret fonctionnel est livré en kit, nécessitant la commande séparée de la plaque frontale. La protection contre la pénétration est modulable : il atteint un indice IP43 avec porte, auvent et joint, IP41 avec porte et auvent, IP40 avec porte seule, et IP30 sans porte. La protection contre les chocs mécaniques est assurée jusqu'au niveau IK08 avec porte, et IK07 sans porte, conformément à la norme EN/IEC 62262. La finition de surface, mate ou lisse, est de couleur blanche (RAL 9001). Le boîtier est conforme aux normes CEI 62208, CEI 61439-1 et CEI 61439-2, et respecte les directives environnementales RoHS et REACH. Il est testé sismiquement à 2,5G selon CEI 60068-2-57 et offre une capacité interne pour 27 modules verticaux de 50 mm ainsi que 24 modules de 18 mm par rangée.
