Caractéristiques générales

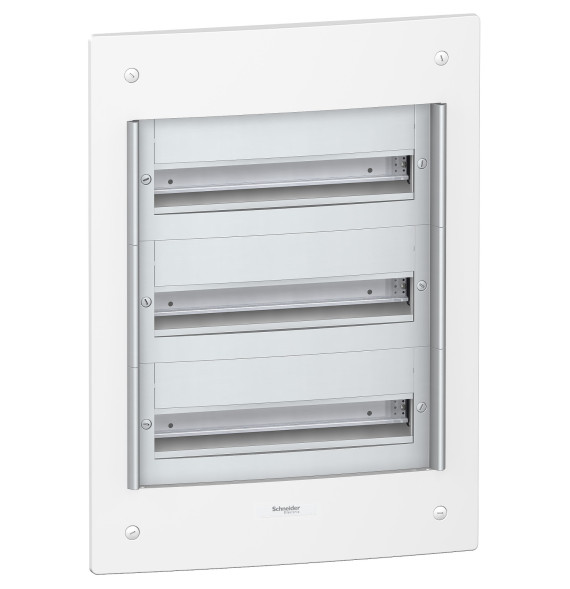

Gamme : Pragma ;
Type de produit ou équipement : Boîtier ;
Type d'extensibilité : Coffret de répartition ;
Type de porte : Sans ;
Installation du coffret : Encastré ;
Type de châssis plein : Sans châssis plein ;
Classe d'isolation électrique : Double isolation ;
Classe : II ;
Catégorie de surtension : II ;
Température de l'air ambiant en fonctionnement : -25…60 °C ;
Dimensions et capacité
Largeur paroi : 456 mm ;
Largeur extérieur : 486 mm ;
Hauteur paroi : 630 mm ;
Hauteur extérieur : 660 mm ;
Profondeur paroi : 86 mm ;
Profondeur extérieur : 23 mm ;
Profondeur d'encastrement : 86 mm ;
Profondeur interne : 84 mm ;
Nombre de modules 18 mm par rangée : 18 ;
Nombre de rangées horizontales : 3 ;
Nombre total de modules 18 mm : 54 ;
Pas de 9 mm : 36 ;
Puissance dissipée : 68 W ;
Courant assigné d'emploi [In] : 125 A.
Équipements, connectique et environnement
Équipement fourni :
- 1 x étiquette d’identification ;
- 1 x kit de marquage ;
- 1 x bande d’obturateur ;
- 3 x bornier ;
Type de rail : DIN ;
Entrée de câble : Pré-découpages latéraux ;
Plaques amovibles ;
Câble ou tube ;
Compatibilité répartiteur, peigne, JdB : Compatible XE ;
Nombre de borniers : 1 terre (rapide) avec 38 sortants ;
2 phase / neutre (rapide) avec 7 sortants ;
Départs bornier répartiteur :
- 6 x 25 mm² pour terre ;
- 32 x 4 mm² pour terre ;
- 2 x 35 mm² pour phase / neutre ;
- 12 x 16 mm² pour phase / neutre ;
Matière : Partie arrière : techno plastique ;
Face avant : techno plastique ;
Couleur : Blanc (RAL 9016) ;
Degré de protection IP : IP30 sans porte , IP40 avec porte ;
Tenue aux chocs IK : IK08 sans porte , IK09 avec porte ;
Tenue au feu :
- Face avant : 750 °C ,
- Partie arrière : 850 °C ;
Normes : CEI 60670-1 , CEI 60670-24 , IEC 61439-1 , CEI 61439-3.
