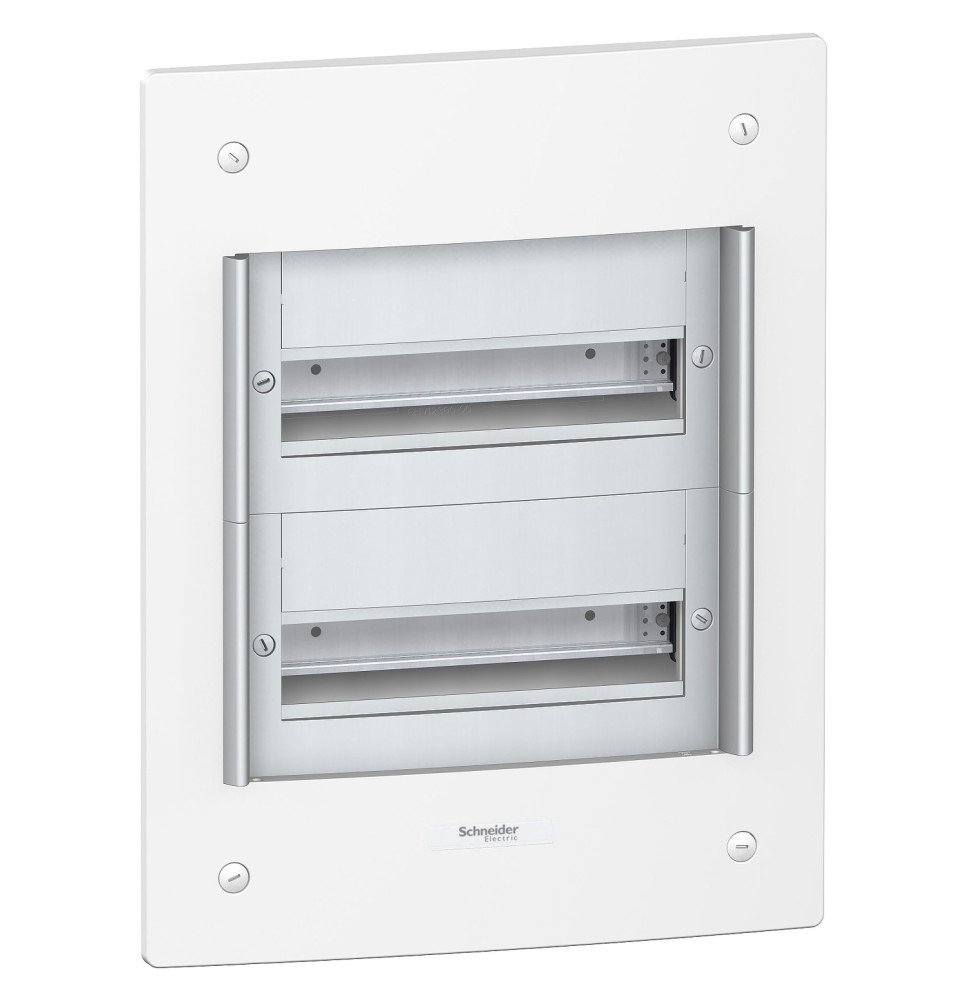

Généralités

Gamme : Pragma ;

Type de produit : Boîtier ;

Type d’extensibilité : Coffret de répartition.

Dimensions

Largeur paroi : 366 mm ;

Largeur extérieure : 396 mm.

Hauteur paroi : 480 mm ;

Hauteur extérieure : 510 mm.

Profondeur paroi : 86 mm ;

Profondeur extérieure : 21 mm ;

Profondeur d'encastrement : 86 mm ;

Profondeur interne : 84 mm.

Organisation interne

Nombre de rangées horizontales : 2 ;

Nombre de modules de 18 mm par rangée : 13 ;

Nombre total de modules de 18 mm : 26 ;

Pas 9 mm : 26.

Caractéristiques électriques

Classe d’isolation électrique : Double isolation ;

Classe : II.

Puissance dissipée : 50 W ;

Courant assigné d’emploi [In] : 63 A ;

Catégorie de surtension : II.

Installation

Type de montage : Encastré ;

Type de rail : DIN ;

Type de châssis plein : Sans châssis plein.

Entrées de câbles

Entrée de câble : Plaques amovibles ;

Pré-découpages latéraux ;

Compatible câble ou tube.

Compatibilité

Répartiteur, peigne, JdB : Compatible XE.

Borniers et répartiteurs

Nombre de borniers :

2 phase / neutre (rapide) avec 7 sortants ;

1 terre (rapide) avec 24 sortants.

Départs du bornier répartiteur :

• 3 x 25 mm² pour terre ;
• 21 x 4 mm² pour terre ;
• 2 x 35 mm² pour phase / neutre ;
• 12 x 16 mm² pour phase / neutre.

Équipements fournis

1 étiquette d'identification ;

1 kit de marquage ;

1 bande d'obturateur ;

3 borniers.

Porte

Type de porte : Sans.

Matériaux et finition

Partie arrière : Techno plastique ;

Face avant : Techno plastique.

Couleur boîtier : Blanc (RAL 9016) ;

Couleur face avant : Blanc (RAL 9016).

Environnement

Tenue au feu face avant : 750 °C ;

Tenue au feu partie arrière : 850 °C.

Degré de protection IP : IP30 sans porte ;

IP40 avec porte.

Tenue aux chocs IK : IK08 sans porte ;

IK09 avec porte.

Température de fonctionnement : -25 à 60 °C ;

Température de stockage : -25 à 60 °C.

Conformité

Normes : CEI 60670-1 ;

CEI 60670-24 ;

IEC 61439-1 ;

CEI 61439-3.
