Caractéristiques générales

Gamme : Pragma ;

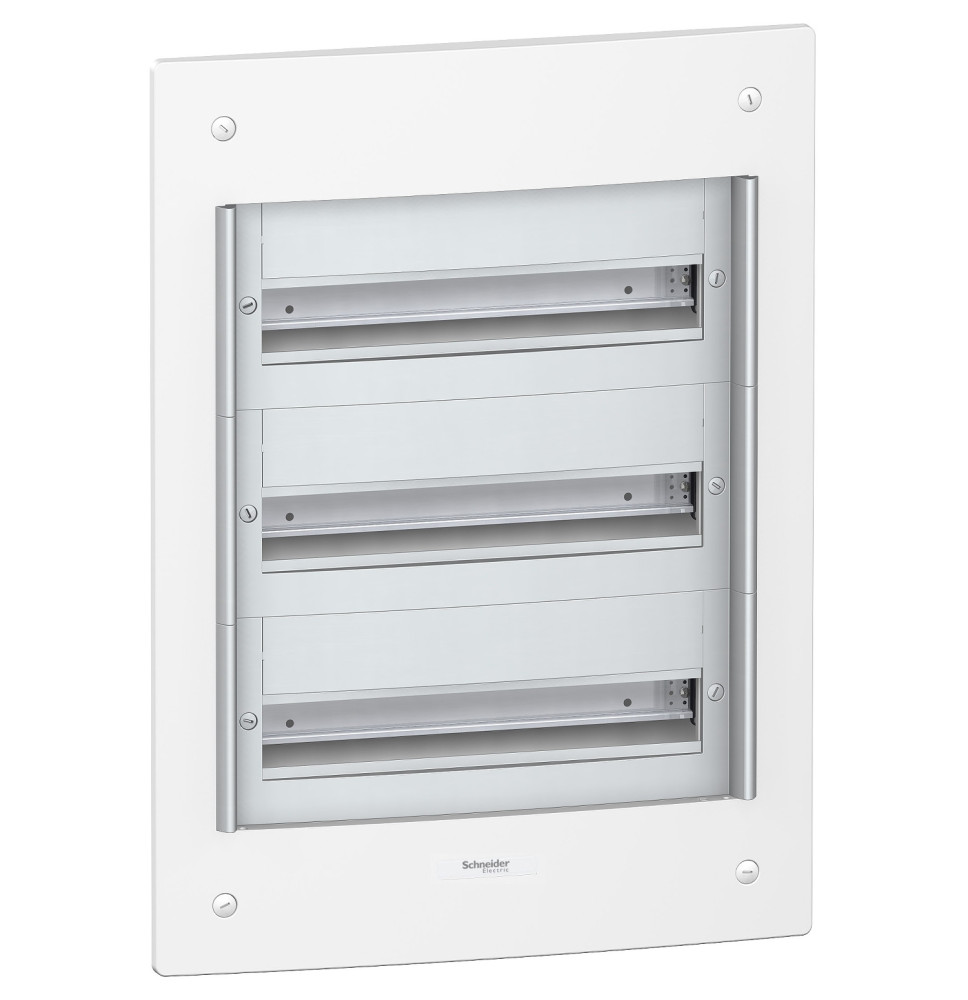

Type de produit ou équipement : Boîtier ;

Type d'extensibilité : Coffret de répartition ;

Type de porte : Sans ;

Installation du coffret : Encastré ;

Type de châssis plein : Sans châssis plein ;

Classe d'isolation électrique : Double isolation ;

Classe : II ;

Catégorie de surtension : II ;

Température de l'air ambiant en fonctionnement : -25…60 °C ;

Dimensions et capacité

Largeur paroi : 456 mm ;

Largeur extérieur : 486 mm ;

Hauteur paroi : 630 mm ;

Hauteur extérieur : 660 mm ;

Profondeur paroi : 86 mm ;

Profondeur extérieur : 23 mm ;

Profondeur d'encastrement : 86 mm ;

Profondeur interne : 84 mm ;

Nombre de modules 18 mm par rangée : 18 ;

Nombre de rangées horizontales : 3 ;

Nombre total de modules 18 mm : 54 ;

Pas de 9 mm : 36 ;

Puissance dissipée : 68 W ;

Courant assigné d'emploi [In] : 125 A.

Équipements, connectique et environnement

Équipement fourni :

• 1 x étiquette d’identification ;
• 1 x kit de marquage ;
• 1 x bande d’obturateur ;
• 3 x bornier ;

Type de rail : DIN ;

Entrée de câble : Pré-découpages latéraux ;

Plaques amovibles ;

Câble ou tube ;

Compatibilité répartiteur, peigne, JdB : Compatible XE ;

Nombre de borniers : 1 terre (rapide) avec 38 sortants ;

2 phase / neutre (rapide) avec 7 sortants ;

Départs bornier répartiteur :

• 6 x 25 mm² pour terre ;
• 32 x 4 mm² pour terre ;
• 2 x 35 mm² pour phase / neutre ;
• 12 x 16 mm² pour phase / neutre ;

Matière : Partie arrière : techno plastique ;

Face avant : techno plastique ;

Couleur : Blanc (RAL 9016) ;

Degré de protection IP : IP30 sans porte , IP40 avec porte ;

Tenue aux chocs IK : IK08 sans porte , IK09 avec porte ;

Tenue au feu :

• Face avant : 750 °C ,
• Partie arrière : 850 °C ;

Normes : CEI 60670-1 , CEI 60670-24 , IEC 61439-1 , CEI 61439-3.
