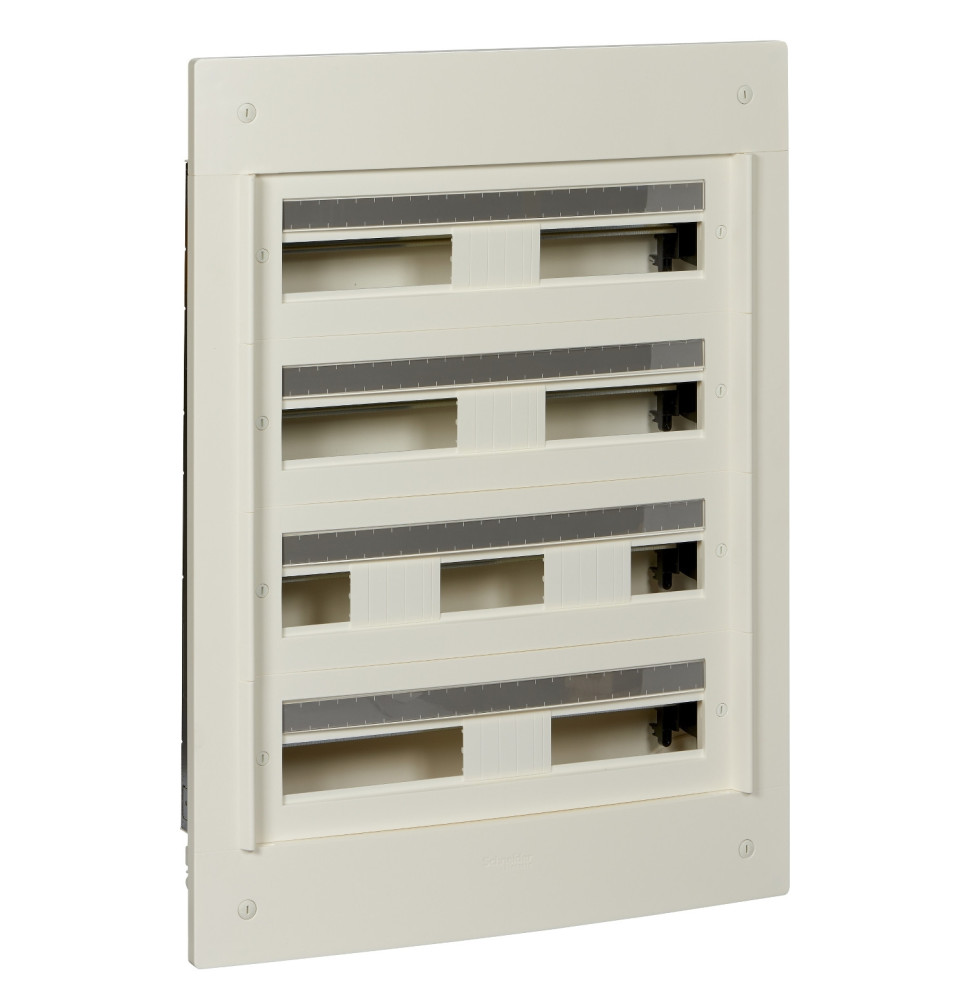

Informations générales

Gamme : Pragma ;

Type de produit ou équipement : Enveloppe ;

Type de coffret : Coffret de répartition ;

Classe d'isolation électrique : Double isolation ;

Classe : II ;

Type de porte : Sans.

Dimensions et capacité

Largeur paroi : 570 mm ;

Largeur extérieur : 610 mm ;

Hauteur paroi : 780 mm ;

Hauteur extérieur : 810 mm ;

Profondeur paroi : 95 mm ;

Profondeur extérieur : 30 mm ;

Nombre de rangées horizontales : 4 ;

Nombre de modules 18 mm par rangée : 24 ;

Nombre total de modules de 18 mm : 96 ;

Pas de 9 mm : 48 ;

Puissance dissipée : 110 W ;

Courant nominal [In] : 160 A.

 Équipements, connectique et matériaux

Équipement fourni :

• 1 x étiquette d'identification ;
• 1 x kit de marquage ;
• 1 x bande d'obturateur ;
• 1 x bornier ;

Type de rail : DIN ;

Entrée de câble : Plaques amovibles ;

Pré-découpages latéraux ;

Câble ou tube ;

Compatibilité des répartiteurs, peignes, JdB : Compatible XE ;

Nombre de borniers : 1 terre (rapide) avec 44 sortants ;

Départs du bornier répartiteur :

• 40 x 6 mm² pour terre ;
• 3 x 25 mm² pour terre ;
• 1 x 50 mm² pour terre ;

Matière du coffret : Partie arrière : techno plastique ;

Face avant : techno plastique ;

Partie arrière : métal ;

Face avant : métal ;

Couleur : Boîtier : blanc (RAL 9016) ;

              Face avant : blanc (RAL 9016).
