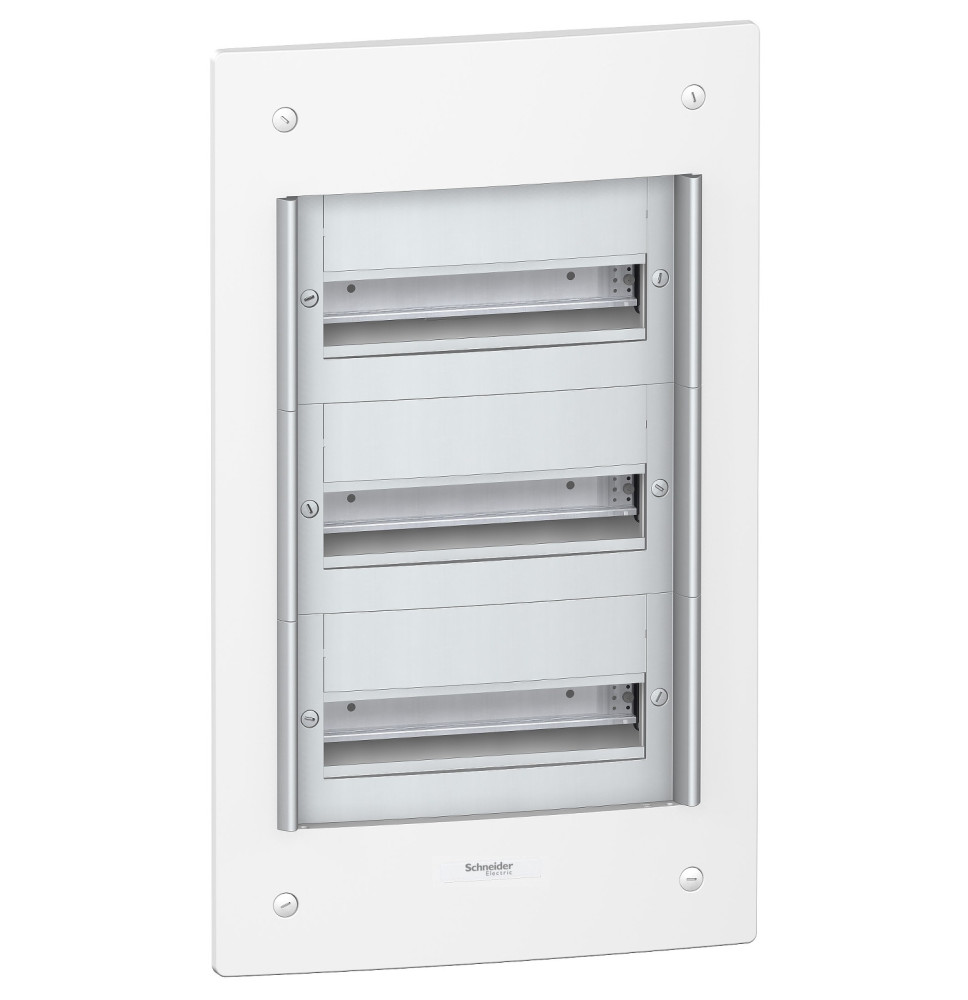

Cette armoire Pragma est une armoire de distribution encastrée. Cette enveloppe plastique est composée de 3 rangées de 13 modules de 18 mm. Il peut accueillir tous types d'appareillages modulaires. Cette armoire est dédiée à l'installation en intérieur. Le degré de protection IP est IP40 avec la porte et IP30 sans la porte. La couleur de l'armoire est blanche (RAL 9016). Celle de la face avant est blanche (RAL 9016). Elle est destinée aux installations neuves ou rénovées dans les bâtiments résidentiels et les petits bâtiments. L’entrée des câbles peut se faire par les 4 côtés de l’armoire via une plaque de câblage amovible ou par l’arrière de l’armoire. Il permet l'entrée par câble ou tube. Elle est équipée d'une plaque arrière et d'un capot avant réversible avec encoche. Elle est fournie avec un rail DIN fixé à l'arrière de l'armoire. Elle est livrée avec 1 bornier de terre et 2 borniers phase/neutre avec leur support. Le bornier de terre comporte 29 sorties (25x4mm² + 4x25mm²) et le bornier de phase/neutre 7 sorties (1x35mm² + 6x16mm²). Le kit de marquage, l'étiquette d'identification et la plaque d'obturation sont également fournis avec le produit. La classe d’isolation électrique est la classe II (double isolation). La catégorie de surtension est la classe II. Le courant nominal In peut atteindre 90 A. La puissance dissipée est de 56 W. Ce produit est conforme aux normes IEC 61439-1 et 3, IEC 60670-1 et 24. Les dimensions sont (L) 396 mm x (H) 660 mm x (P) 21 mm. L'armoire est en technoplastique. Sa résistance aux flammes et à la chaleur anormale est de 750 °C pour la face avant et de 850 °C pour la partie arrière. Le degré de protection IK est IK09 avec la porte et IK08 sans la porte. La température de fonctionnement est comprise entre -25 et +60 °C.

Généralités

Gamme : Pragma ;

Type de produit : Boîtier ;

Type d’extensibilité : Coffret de répartition.

Dimensions

Largeur paroi : 366 mm ;

Largeur extérieure : 396 mm.

Hauteur paroi : 630 mm ;

Hauteur extérieure : 660 mm.

Profondeur paroi : 86 mm ;

Profondeur extérieure : 21 mm.

Profondeur d'encastrement : 86 mm ;

Profondeur interne : 84 mm.

Organisation interne

Nombre de rangées horizontales : 3 ;

Nombre de modules de 18 mm par rangée : 13 ;

Nombre total de modules de 18 mm : 39 ;

Pas : 9 mm.

Caractéristiques électriques

Classe d'isolation électrique : Classe II ;

Double isolation : Oui ;

Puissance dissipée : 56 W ;

Courant assigné d'emploi [In] : 90 A.

Équipements fournis

1 x étiquette d'identification ;

1 x kit de marquage ;

1 x bande d'obturateur ;

3 x bornier.

Type de porte

Sans porte.

Installation

Type d'installation : Encastré ;

Type de rail : DIN ;

Type de châssis plein : Sans châssis plein.

Entrée de câbles

Câble ou tube ;

Plaques amovibles ;

Pré-découpages latéraux.

Bornier et compatibilité

Nombre de borniers :

  1 terre (rapide) avec 29 sortants ;

  2 phase / neutre (rapide) avec 7 sortants.

  Départs bornier répartiteur :

• 4 x 25 mm² pour terre ;
• 25 x 4 mm² pour terre ;
• 2 x 35 mm² pour phase / neutre ;
• 12 x 16 mm² pour phase / neutre.

  Compatibilité : Répartiteurs, peignes, JdB compatibles XE.

Matériaux et finition

Partie arrière : Techno plastique ;

Face avant : Techno plastique ;

Couleur boîtier : Blanc (RAL 9016) ;

Couleur face avant : Blanc (RAL 9016).
