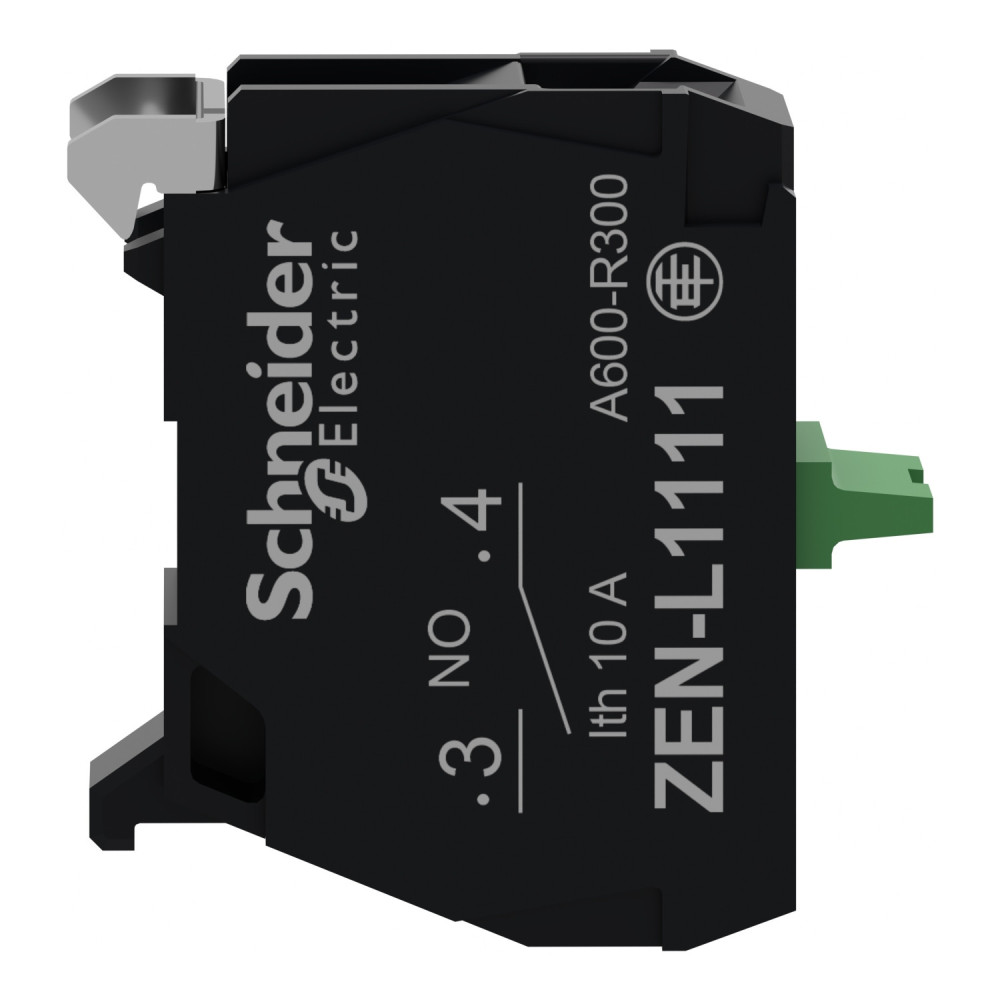

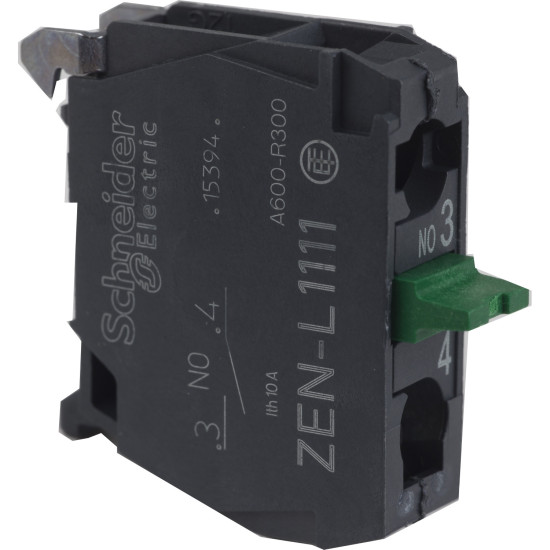

Gamme de produiGamme de produit : Harmony XAL, Harmony XAPS.
Type de produit ou équipement : Bloc de contact.
Nom de l'appareil : ZENL.
Destination du produit : Pour unités de commande et signalisation XB5 Ø 22 mm, Pour poste de commande XAPS.
Montage du bloc : Montage arrière.
Vente par quantité indivisible : 5.
Type et composition des contacts : 1 NO.
Complémentaires :
Variante de construction : Pour montage par le client.
Poids Net : 0,015 kg.
Fonctionnement des contacts : Coupure lente, Ouverture positive, Sans.
Course d'actionnement : 2,6 mm (état électrique modifié NO), 4,3 mm (course totale).
Force d'actionnement : 2,3 N état électrique modifié NO.
Couple de fonctionnement : 0,05 N.m état électrique modifié NO.
Durée de vie mécanique : 10 000 000 cycles.
Mode de raccordement : Borniers à vis-étrier <= 2 x 1,5 mm² avec embout, >= 1 x 0,22 mm² sans embout, conforme CEI 60947-1.
Couple de serrage : 0,8…1,2 N.m.
Forme de la tête de vis : Transversal Philips n° 1, Pozidriv No 1, Fendu Ø 4 et Ø 5,5 mm.
Matière des contacts : Alliage d’argent (Ag/Ni).
Résistance maximale entre bornes : 25 MΩ.
Protection contre les courts-circuits : 10 A cartouche fusible type gG, conforme CEI 60947-5-1.
[Ith] courant thermique conventionnel : 10 A.
[Ui] tension assignée d'isolement : 600 V (degré de pollution 3).
[Uimp] tension assignée de tenue aux chocs : 6 kV.
[Ie] courant assigné d'emploi : AC-15 : 3 A à 240 V, 6 A à 120 V; DC-13 : 0,1 A à 600 V, 0,27 A à 250 V, 0,55 A à 125 V; AC-15 : 1,2 A à 600 V.
Durée de vie électrique : 1 000 000 cycles AC-15 et DC-13, cadence < 3600 cyc/h, facteur charge 0,5, conforme CEI 60947-5-1 annexe C.
Fiabilité électrique : Λ < 10⁻⁶ à 5 V 1 mA, Λ < 10⁻⁸ à 17 V 5 mA.
Informations complémentaires :
Montage : Sur plaque intégrée au boîtier.
Code de composition électrique : SR1 (≤ 3), SR2 (≤ 2), MR1 (≤ 2).
Environnement :
Traitement de protection : TH.
Température ambiante pour le stockage : -40…70 °C.
Température de l'air ambiant en fonctionnement : -40…70 °C.
Degré de protection IP : IP20.
Normes : CEI 60947-5-1, CSA C22.2 No 14, CEI 60947-1, UL 508, CEI 60947-5-5, JIS C8201-5-1, CEI 60947-5-4, JIS C8201-1.
Tenue aux vibrations : 5 gn (12–500 Hz).
Tenue aux chocs mécaniques : 30 gn (18 ms), 50 gn (11 ms).
Emballage :
Type d'emballage 1 : PCE, Nb produits : 1, Hauteur : 1 cm, Largeur : 3,3 cm, Longueur : 3,2 cm, Poids : 9 g.
Type d'emballage 2 : BB1, Nb produits : 5, Hauteur : 5,5 cm, Largeur : 5,5 cm, Longueur : 4,5 cm, Poids : 51 g.
Type d'emballage 3 : BB1, Nb produits : 5, Hauteur : 5,5 cm, Largeur : 5,5 cm, Longueur : 4,5 cm, Poids : 51 g.t : Harmony XAPS, Harmony XAL.
Type de produit ou équipement : Bloc de contact.
Nom de l'appareil : ZENL.
Destination du produit : Pour poste de commande XAPS, Pour unités de commande et signalisation XB5 Ø 22 mm.
Montage du bloc : Montage arrière.
Vente par quantité indivisible : 5.
Type et composition des contacts : 1 NF.
Complémentaires :
Variante de construction : Pour montage par le client.
Poids Net : 0,015 kg.
Fonctionnement des contacts : Coupure lente, Ouverture positive, se conformer à CEI 60947-5-1 annexe K.
Course d'actionnement : 1,5 mm (état électrique modifié NF), 4,3 mm (course totale).
Force d'actionnement : 2 N état électrique modifié NF.
Durée de vie mécanique : 10 000 000 cycles.
Mode de raccordement : Borniers à vis-étrier <= 2 x 1,5 mm² avec embout, >= 1 x 0,22 mm² sans embout se conformer à CEI 60947-1.
Couple de serrage : 0,8…1,2 N.m.
Forme de la tête de vis : Transversal compatible avec Philips n° 1 et pozidriv No 1, Fendu Ø 4 et Ø 5,5 mm.
Matière des contacts : Alliage d’argent (Ag/Ni).
Résistance maximale entre bornes : 25 MΩ.
Protection contre les courts-circuits : 10 A cartouche fusible type gG.
[Ith] courant thermique conventionnel : 10 A.
[Ui] tension assignée d'isolement : 600 V (degré de pollution 3).
[Uimp] tension assignée de tenue aux chocs : 6 kV.
[Ie] courant assigné d'emploi : AC-15 : 3 A à 240 V, 6 A à 120 V; DC-13 : 0,1 A à 600 V, 0,27 A à 250 V, 0,55 A à 125 V; AC-15 : 1,2 A à 600 V.
Durée de vie électrique : 1 000 000 cycles selon conditions AC-15 et DC-13.
Fiabilité électrique : Λ < 10⁻⁶ à 5 V 1 mA, Λ < 10⁻⁸ à 17 V 5 mA.
Informations complémentaires :
Montage : Sur plaque intégrée au boîtier.
Code de composition électrique : SR1 (≤ 3), SR2 (≤ 2), MR1 (≤ 2).
Environnement :
Traitement de protection : TH.
Température ambiante pour le stockage : -40…70 °C.
Température de l'air ambiant en fonctionnement : -40…70 °C.
Degré de protection IP : IP20.
Normes : CEI 60947-5-5, CEI 60947-5-4, UL 508, JIS C8201-5-1, CEI 60947-1, CSA C22.2 No 14, CEI 60947-5-1, JIS C8201-1.
Tenue aux vibrations : 5 gn (12–500 Hz).
Tenue aux chocs mécaniques : 30 gn (18 ms), 50 gn (11 ms).
Emballage :
Type d'emballage 1 : PCE, Nombre d'unité : 1, Hauteur : 5,6 cm, Largeur : 4,4 cm, Longueur : 5,4 cm, Poids : 9 g.
Type d'emballage 2 : BB1, Nb produits : 5, Hauteur : 5,6 cm, Largeur : 4,4 cm, Longueur : 5,4 cm, Poids : 52 g.
Type d'emballage 3 : S03, Nb produits : 800, Hauteur : 30 cm, Largeur : 30 cm, Longueur : 40 cm, Poids : 8,819 kg.
