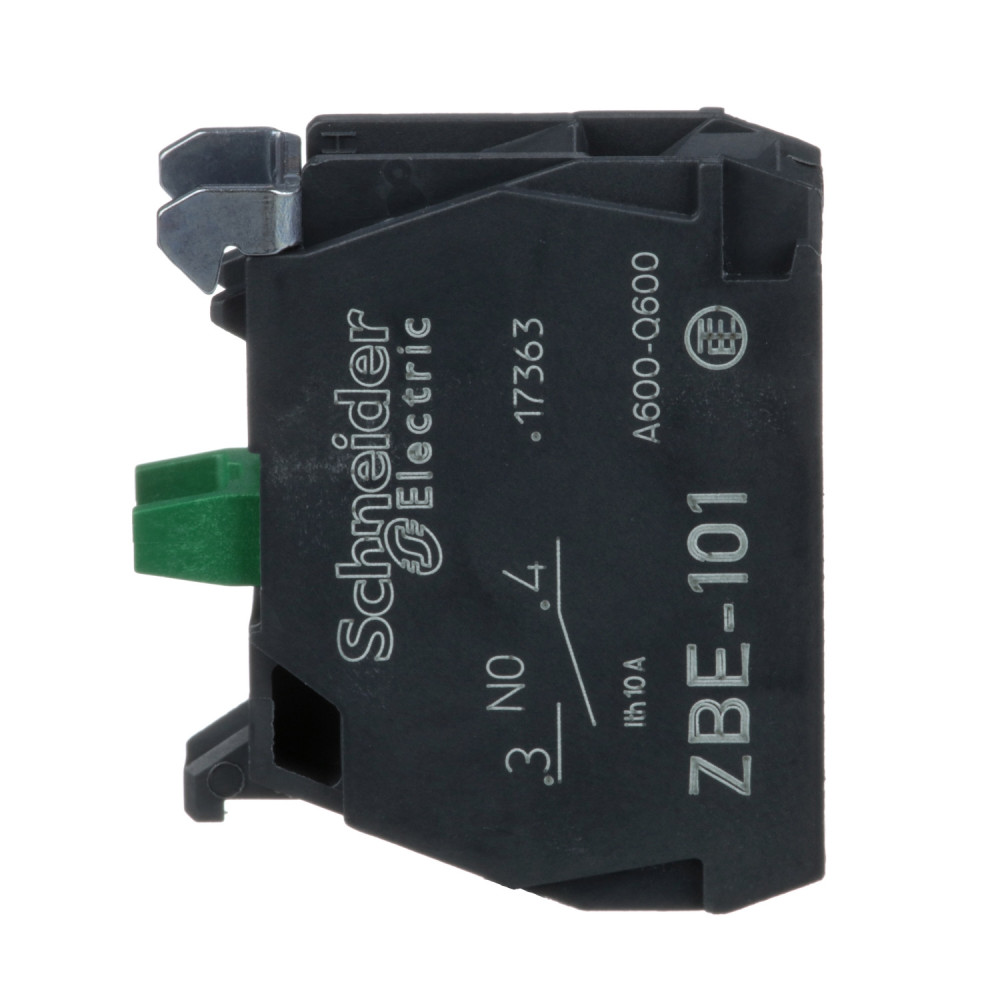

Principales :
Gamme de produit : Harmony XB5, Harmony XB4.
Type de produit ou équipement : Bloc de contact.
Nom de l'appareil : ZBE.
Vente par quantité indivisible : 5.
Degré de protection IP : IP20.
Fonctionnement des contacts : Coupure lente.
Type du bloc de contact : Simple.
Utilisation des contacts : Contacts standards.

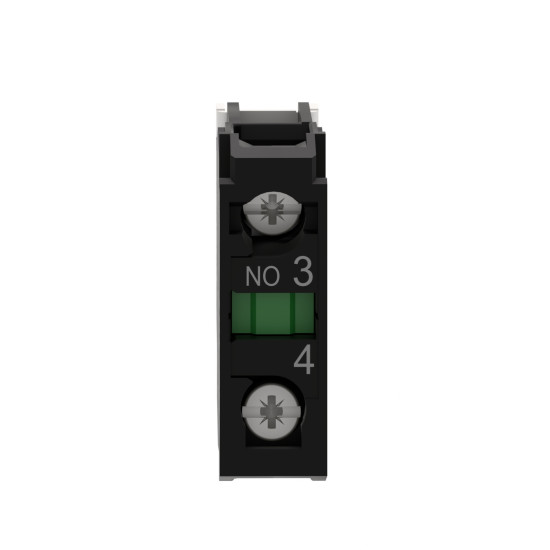

Mode de raccordement : Borniers à vis-étrier <= 2 x 1,5 mm² avec embout, >= 1 x 0,22 mm² sans embout, conforme CEI 60947-1.
Complémentaires :
Poids Net : 0,011 kg.
Type et composition des contacts : 1 NO.
Ouverture positive : Sans.
Course d'actionnement : 2,6 mm (état électrique modifié NO), 4,3 mm (course totale).
Force d'actionnement : 2,3 N état électrique modifié NO.
Durée de vie mécanique : 10 000 000 cycles.
Couple de serrage : 0,8…1,2 N.m.
Forme de la tête de vis : Transversal Pozidriv No 1, Fendu Ø 4 mm et Ø 5,5 mm.
Matière des contacts : Alliage d’argent (Ag/Ni).
Protection contre les courts-circuits : 10 A cartouche fusible type gG, conforme CEI 60947-5-1.
[Ith] courant thermique conventionnel : 10 A.
[Ui] tension assignée d'isolement : 600 V (degré de pollution 3).
[Uimp] tension assignée de tenue aux chocs : 6 kV.
[Ie] courant assigné d'emploi : AC-15 : 3 A à 240 V, 6 A à 120 V; DC-13 : 0,1 A à 600 V, 0,27 A à 250 V, 0,55 A à 125 V; AC-15 : 1,2 A à 600 V.
Durée de vie électrique : 1 000 000 cycles AC-15 et DC-13, cadence < 3600 cyc/h, facteur charge 0,5, conforme CEI 60947-5-1 annexe C.
Montage du bloc : Montage avant.
Code de composition électrique : C1 ≤ 9, C2 ≤ 7, C3 ≤ 6, C4 ≤ 4, C5 ≤ 5, C6 ≤ 3, C7 ≤ 4, C8 ≤ 2, C9 ≤ 3, C12 ≤ 6, M1 ≤ 6, M2 ≤ 4, M3 ≤ 4, M5 ≤ 2, M6 ≤ 2, M7 ≤ 6, M8 ≤ 4, M9 ≤ 2, SF1 ≤ 3, SF2 ≤ 2, MF1 ≤ 2, MF2 ≤ 2, C10 ≤ 2, M4 ≤ 2, C13 ≤ 1.
Environnement :
Traitement de protection : TH.
Température ambiante pour le stockage : -40…70 °C.
Température de l'air ambiant en fonctionnement : -40…70 °C.
Normes : CSA C22.2 No 14, CEI 60947-5-1, UL 508, CEI 60947-1, JIS C8201-5-1, CEI 60947-5-4, JIS C8201-1.
Certifications : CCC, UL, DNV, GOST, LROS, BV, CSA.
Tenue aux vibrations : 5 gn (2–500 Hz).
Tenue aux chocs mécaniques : 30 gn (18 ms), 50 gn (11 ms).
Emballage :
Type d'emballage 1 : PCE, Nb produits : 1, Hauteur : 1 cm, Largeur : 2,5 cm, Longueur : 3 cm, Poids : 9 g.
Type d'emballage 2 : BB1, Nb produits : 5, Hauteur : 4,5 cm, Largeur : 5,5 cm, Longueur : 5,5 cm, Poids : 52 g.
Type d'emballage 3 : S03, Nb produits : 800, Hauteur : 30 cm, Largeur : 30 cm, Longueur : 40 cm, Poids : 8,691 kg.
