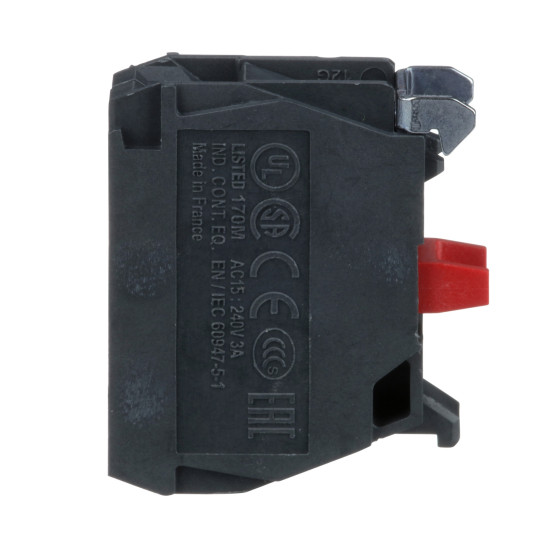

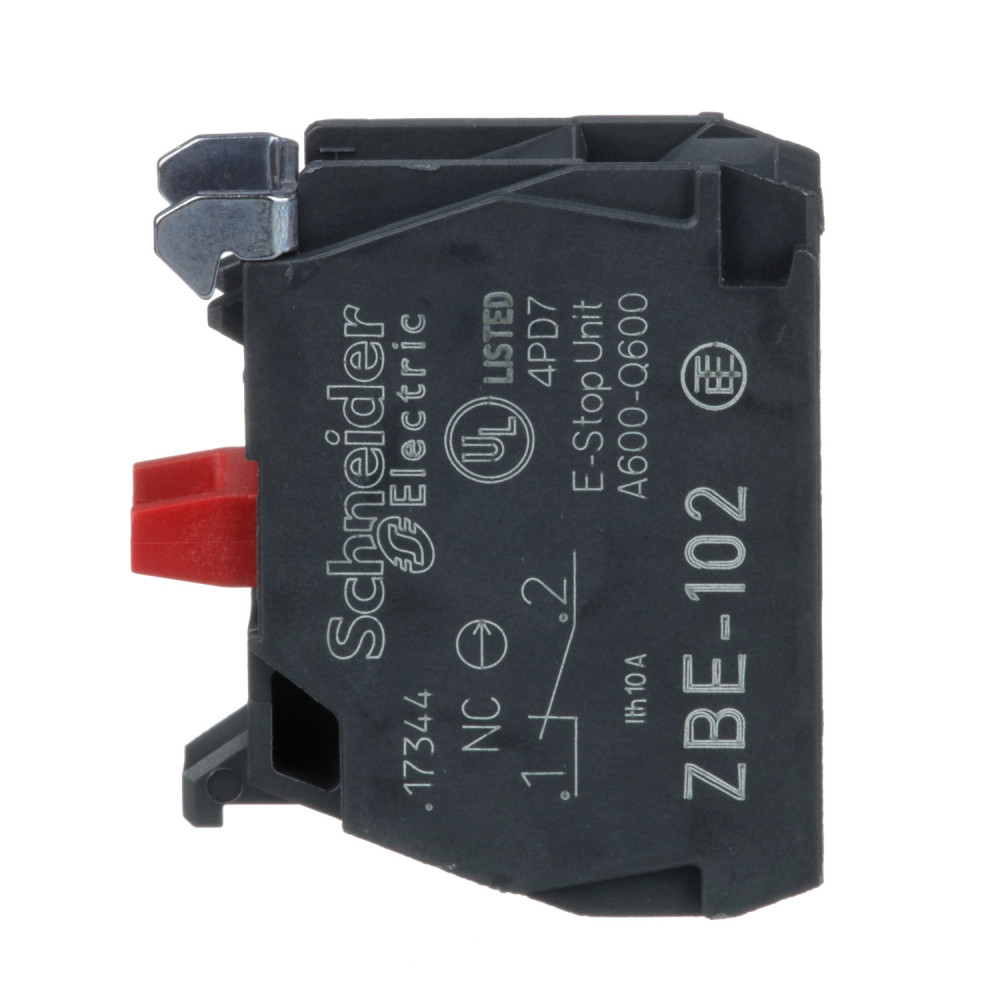

Bloc contact - 1O - raccordement vis-étrier, Harmony Schneider Electric - ZBE102

Montage et démontage rapides et faciles
Robustesse pour résister aux environnements difficiles
Différents types de connexion : pince à vis, connecteur, connecteur Faston ou borne à ressort
Excellente liaison mécanique avec tête de manoeuvre
Large choix de blocs de contacts pour applications générales ou spécifiques (courant faible, standard)
Large gamme d'accessoires pour personnaliser vos panneaux

Le bloc de contact est conçu pour être fixé sur des borniers à vis-étrier et possède un contact à ouverture à action indépendante. Vendu par lot de 5, il est compatible avec les gammes XB4 et XB5, résistant aux vibrations et aux températures allant de -40°C à 70°C.

Spécifications Principales

• Gamme de produit : Harmony XB4, Harmony XB5

• Type de produit : Bloc de contact

• Nom de l'appareil : ZBE

• Vente par quantité indivisible : 5

• Degré de protection : IP20 (conforme CEI 60529)

• Fonctionnement des contacts : Coupure lente

• Type du bloc de contact : Simple

• Utilisation des contacts : Contacts standards

• Mode de raccordement : Borniers à vis-étrier (<=2 x 1,5 mm² avec embout, >=1 x 0,22 mm² sans embout, conforme CEI 60947-1)

Complémentaires

• Poids net : 0,011 kg

• Type et composition des contacts : 1 NF

• Ouverture positive : Avec, conforme CEI 60947-5-1 annexe K

• Course d'actionnement : 1,5 mm (état électrique modifié NF), 4,3 mm (course totale)

• Force d'actionnement : 2 N état électrique modifié NF

• Durée de vie mécanique : 10 000 000 cycles

• Couple de serrage : 0,8…1,2 N.m

• Forme de la tête de vis : Transversal Pozidriv No 1, Fendu Ø 4 mm et Ø 5,5 mm

• Matière des contacts : Alliage d’argent (Ag/Ni)

• Protection contre les courts-circuits : 10 A cartouche fusible type gG

• [Ith] Courant thermique conventionnel : 10 A

• [Ui] Tension assignée d'isolement : 600 V (degré de pollution 3)

• [Uimp] Tension assignée de tenue aux chocs : 6 kV

• [Ie] Courant assigné d'emploi : AC-15 : 3 A à 240 V, 6 A à 120 V ; DC-13 : 0,1 A à 600 V, 0,27 A à 250 V, 0,55 A à 125 V ; AC-15 : 1,2 A à 600 V

• Durée de vie électrique : 1 000 000 cycles (AC-15 et DC-13, cadence <3600 cyc/h, facteur charge 0,5)

Montage et composition électrique

• Montage du bloc : Avant

• Codes de composition électrique : C1 à C13, M1 à M9, SF1/SF2, MF1/MF2 (quantités maximales indiquées dans la documentation)

Environnement

• Traitement de protection : TH

• Température de stockage : -40…70 °C

• Température de fonctionnement : -40…70 °C

• Normes : CEI 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, CEI 60947-1, UL 508, CEI 60947-5-4, JIS C8201-1

• Certifications : CSA, GOST, BV, DNV, LROS, CCC, UL

• Tenue aux vibrations : 5 gn (2–500 Hz)

• Tenue aux chocs mécaniques : 30 gn (18 ms), 50 gn (11 ms)

Emballage

• Type d'emballage 1 : PCE, 1 unité, H 5,5 cm x L 3,4 cm x P 5,4 cm, poids 9 g

• Type d'emballage 2 : BB1, 5 unités, H 5,6 cm x L 4,3 cm x P 5,4 cm, poids 52 g

• Type d'emballage 3 : S03, 800 unités, H 30 cm x L 30 cm x P 40 cm, poids 8,757 kg
