Principales
- Gamme de produit: Easy Harmony XA2

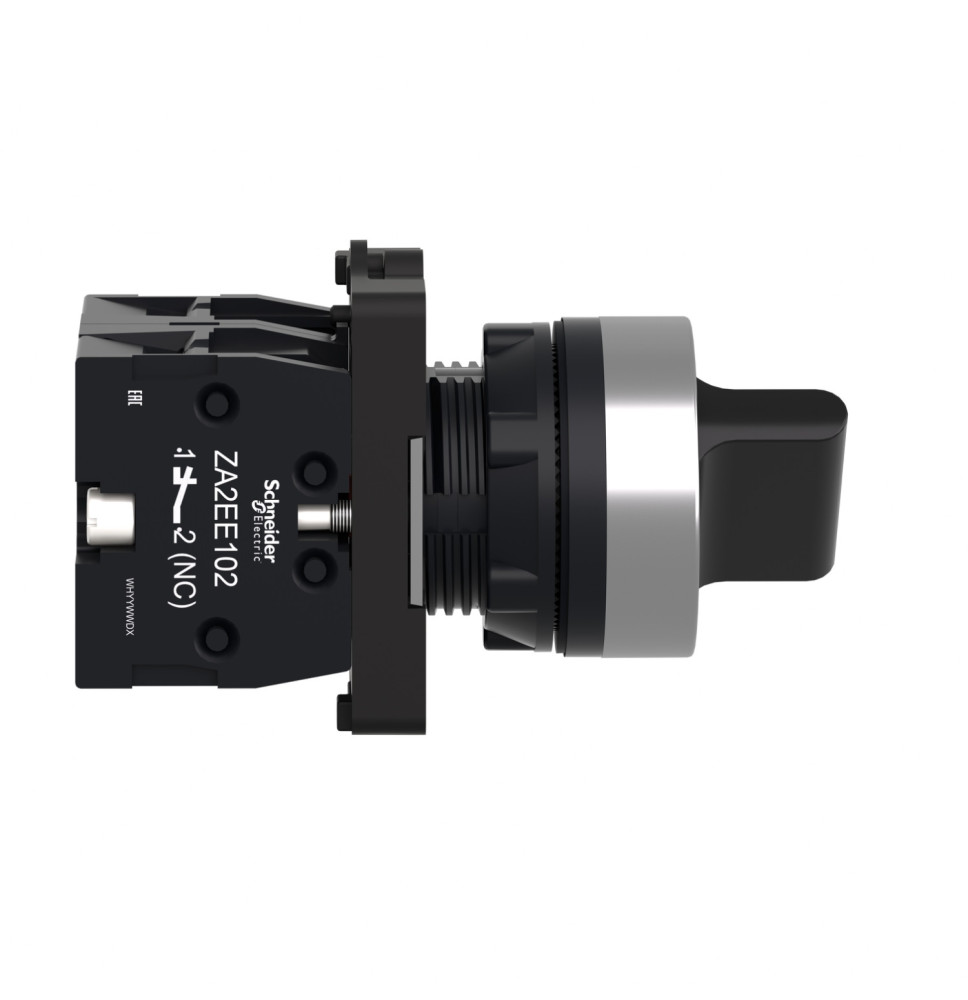

- Type de produit ou équipement: Bouton-tournant complet
- Nom de l'appareil: XA2
- Présentation du produit: Produit complet
- Nom de composant: XA2E
- Matériau de la collerette: Plastique
- Diamètre de fixation: 22,5 mm
Complémentaires
- Vente par quantité indivisible: 1
- Entraxe de fixation: >= 30 x 40 mm (panneau) - épaisseur: 1…5 mm
- Mode de fixation: Écrou de fixation: 2…2,4 N.m
- Forme de la tête de l'unité de signalisation: Rond
- Type de commande: bouton maintenu
- Profil de fonctionnement: Noir poignée standard
- Information sur position de fonctionnement: 2 positions 90°
- Type et composition des contacts: 1 NO + 1 NF
- Fonctionnement des contacts: Coupure lente
- Durée de vie mécanique: 300000 cycle
- Mode de raccordement: , capacité de serrage: <= 2 x 1,5 mm² , capacité de serrage: <= 1 x 2,5 mm² , capacité de serrage: >= 1 x 0,5 mm²
Bornes Faston, taille de connexion: 6,3 mm
- Couple de serrage: 0,8 N.m
- Protection contre les courts-circuits: 10 A fusible type gL se conformer à CEI 60269-1
- [Ith] courant thermique conventionnel: 10 A (borniers à vis-étrier)
- [Ui] tension assignée d'isolement: 600 V se conformer à CEI 60947-1
- [Uimp] tension assignée de tenue aux chocs: 6 kV se conformer à CEI 60947-1
- [Ie] courant assigné d'emploi: 3 A à 240 V, AC-15, A600 0,27 A à 250 V, DC-13, Q600
- Durée de vie électrique: 500000 cycle, AC-15, 3 A à 230 V, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-4
500000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-4
- Fiabilité électrique: Λ < 10exp(-8) à 24 V
- Largeur: 30 mm
- Hauteur: 42 mm
- Profondeur: 68,2 mm
- Poids du produit: 0,054 kg
- Type de commande: Bouton maintenu
- Profil de fonctionnement: Poignée standard
- Type de tête: Standard
- Couleur de la capsule/cabochon: Noir
Environnement
- Traitement de protection: TC
- Température ambiante pour le stockage: -40…70 °C
- Température de l'air ambiant en fonctionnement: -25…55 °C
- Catégorie de surtension: Classe I conforming to CEI 536
- Degré de protection IP: IP65 se conformer à CEI 60529
- Tenue aux chocs IK: IK06 conforme à CEI 60529
- Normes: GB 14048.1: CEI 60947-1 CEI 60947-5-1 GB 14048.5
- Certifications du produit: CCC CE
- Tenue aux vibrations: 10 gn (f= 40…500 Hz) conforming to CEI 60068-2-6
- Tenue aux chocs mécaniques: 120 gn (durée = 11 ms) pour accélération d'une demi-onde sinusoïdale se conformer à CEI 60068-2-27
Emballage
- Type d'emballage 1: PCE
- Nombre d'unité par paquet: 1
- Hauteur de l'emballage 1: 3,000 cm
- Largeur de l'emballage 1: 4,000 cm
- Longueur de l'emballage 1: 6,500 cm
- Poids de l'emballage (Kg): 53,500 g
- Type d'emballage 2: BB1
- Nb produits dans l'emballage 2: 10
- Hauteur de l'emballage 2: 6,000 cm
- Largeur de l'emballage 2: 14,000 cm
- Longueur de l'emballage 2: 16,000 cm
- Poids de l'emballage 2: 538,000 g
- Type d'emballage 3: S02
- Nb produits dans l'emballage 3: 100
- Hauteur de l'emballage 3: 15,000 cm
- Largeur de l'emballage 3: 30,000 cm
- Longueur de l'emballage 3: 40,000 cm
- Poids de l'emballage 3: 5,630 kg
